7-35 days드론 UAV용 반자동 파우치 LiPo 배터리 팩 조립 라인
솔루션 개요
ACEY 반자동 드론 배터리 팩 조립 라인은 UAV, 농업용 드론, 측량 드론, 점검 드론 및 기타 무인 항공 시스템에 사용되는 고성능 파우치 셀 배터리 팩 생산을 위해 설계되었습니다.
완전한 솔루션은 셀 용량 등급 분류, 전압 및 내부저항 분류, 탭 절단, 탭 용접, BMS 테스트, 팩 종합 테스트 및 충방전 에이징을 포함합니다. 장비 사양, 지그, 테스트 범위 및 용접 공정은 고객의 셀 치수, 팩 구조, 전압, 용량 및 생산 요구 사항에 따라 맞춤화할 수 있습니다.
생산 공정

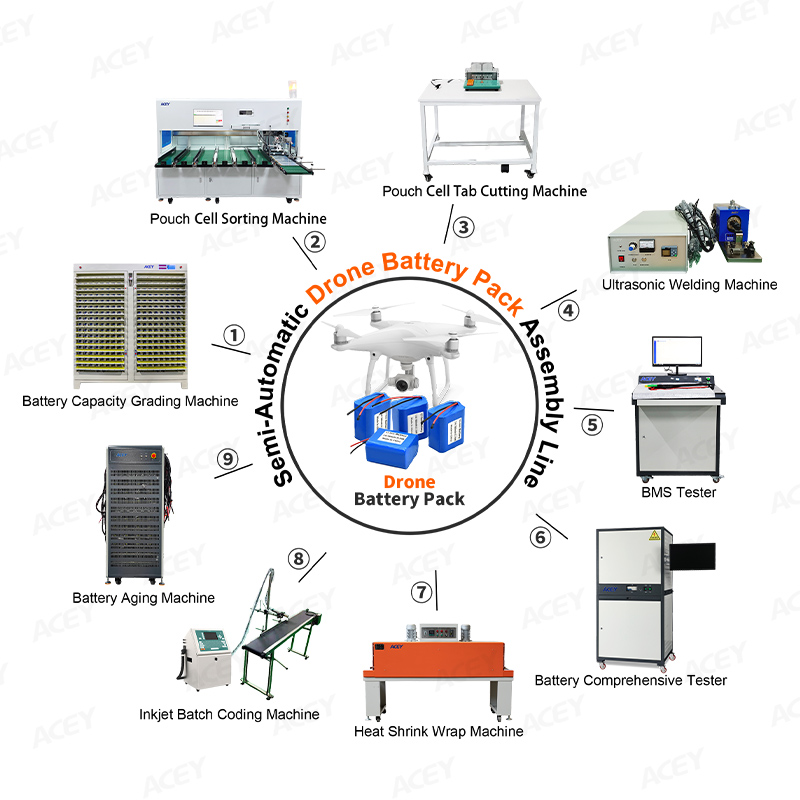

셀 용량 등급 분류 → 전압 & 내부저항(IR) 분류 → 셀 매칭 → 탭 절단 → 셀 적층 & 지그 조립 → 초음파 또는 레이저 용접 → BMS 설치 & 테스트 → 절연 및 팩 조립 → 종합 테스트 → 절연 필름 열수축 → 코딩 & 마킹 → 충방전 에이징 → 최종 검사
수동 로딩, 셀 적층, 절연, 배선 및 팩 조립은 전용 지그 및 작업 스테이션과 결합할 수 있으며, 주요 테스트 및 용접 공정은 전문 장비로 완료됩니다.
주요 장비 구성

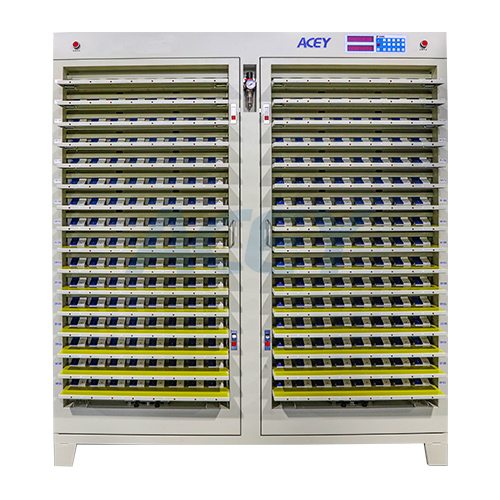

1. 배터리 셀 용량 등급 분류기
ACEY-PCT 시리즈 리튬 이온 셀 등급 분류기는 팩 조립 전에 파우치 셀의 충전, 방전, 용량 테스트 및 성능 등급 분류에 사용됩니다. 이는 유사한 용량과 방전 특성을 가진 셀을 식별하여 배터리 팩의 일관성을 향상시키는 데 도움을 줍니다.
주요 사양
| 파라미터 | 사양 |
| 품목 번호 | ACEY-PCT 시리즈 |
| 채널 수 | 64 / 128 / 160 / 256 채널 |
| 적용 셀 타입 | 파우치 배터리 셀 |
| 충전 전압 | DC 0–4.5V |
| 방전 전압 | DC 4.5–2V |
| 전류 옵션 | 20A / 30A / 40A / 60A |
| 지그 간격 | 맞춤 가능 |
| 전원 공급 | 삼상 5선식 AC380V ±10%, 50Hz |
| 작동 온도 | -10°C to 40°C |
| 상대 습도 | ≤80% |

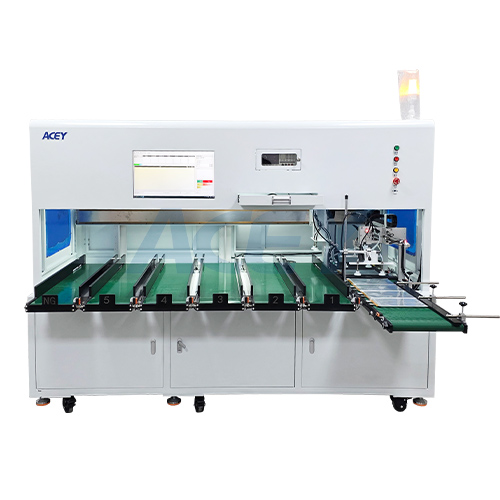

ACEY-PCSM 시리즈 배터리 셀 분류기는 셀 전압 및 내부 저항을 자동으로 테스트한 후 사전 설정된 파라미터에 따라 셀을 분류하고 그룹화하는 데 사용됩니다. 일관된 셀 매칭은 드론 배터리 팩의 출력 성능, 사이클 수명 및 운용 안정성을 향상시키는 데 도움이 됩니다.
주요 사양
| 파라미터 | 사양 |
| 품목 번호 | ACEY-PCSM 시리즈 |
| 분류 효율 | 8–10 PPM |
| 장비 가동률 | ≥95% |
| 분류 채널 | 최대 7개 채널 |
| 채널 구성 | 6개 합격 채널 + 1 NG 채널 |
| 적용 셀 길이 | 50–170mm |
| 적용 셀 폭 | 20–100mm |
| 적용 셀 두께 | 4–20mm |
| 제어 시스템 | 임베디드 산업용 PC |
| 디스플레이 | 21.5인치 화면 |
| 입력 전압 | AC220V, 50Hz |
| 압축 공기 | ≥0.6MPa |
| 선택 구성 | IR 테스터 및 바코드 스캐너 |
| 맞춤화 | 셀 치수 및 채널 수량 |

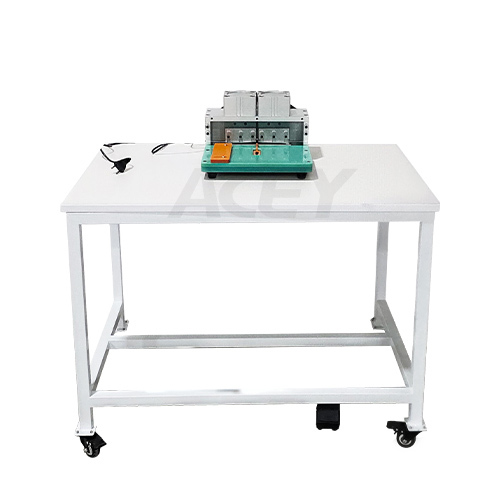

3. 파우치 셀 탭 커팅 머신
ACEY-PTC 시리즈 탭 커팅 머신은 용접 전에 파우치 셀의 양극 및 음극 탭을 요구되는 치수로 트리밍하는 데 사용됩니다. 균일한 탭 치수는 셀 배치를 용이하게 하고 용접 일관성을 향상시킵니다.
주요 사양
| 파라미터 | 사양 |
| 품번 | ACEY-PTC 시리즈 |
| 적용 셀 유형 | 파우치 셀 |
| 양극 탭 폭 | 5–60mm |
| 음극 탭 폭 | 5–60mm |
| 탭 중심 거리 | 12–150mm |
| 최대 입력 전력 | ≤500W |
| 전원 공급 | AC220V ±10%, 50–60Hz |
| 장비 치수 | 450 × 310 × 210mm |
| 장비 무게 | 약 14kg |
4.용접 공정 옵션
옵션 A:초음파 용접

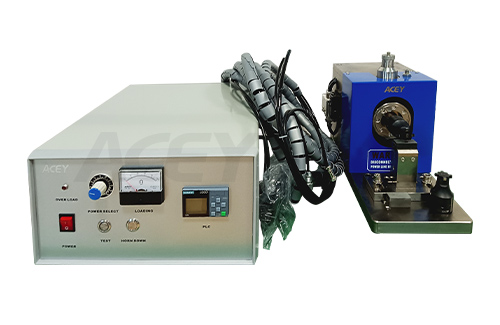

*초음파 탭 용접기
ACEY-USW 시리즈 초음파 용접기는 알루미늄 탭, 니켈 도금 구리 탭 및 해당 연결 스트립의 용접에 사용됩니다. 이 용접 공정은 낮은 전기 저항, 짧은 용접 시간 및 배터리 셀에 대한 제한된 열 영향을 특징으로 합니다.
주요 사양
| 파라미터 | 사양 |
| 품번 | ACEY-USW 시리즈 |
| 적용 분야 | 파우치 배터리 탭 용접 |
| 일반 재료 두께 | 0.2mm |
| 용접 층수 | 2층 탭 용접 |
| 일반 용접 영역 | 20 × 4mm |
| 초음파 주파수 | 20kHz ±200Hz |
| 최대 입력 전력 | 6000VA |
| 용접 시간 | 약 0.1–0.8초 |
| 용접 압력 | 약 0.1–0.6MPa |
| 용접 헤드 스트로크 | 10–15mm |
| 용접 모드 | 시간, 에너지 및 분할 모드 |
| 주파수 제어 | 자동 주파수 추적 |
옵션 B: 레이저 용접

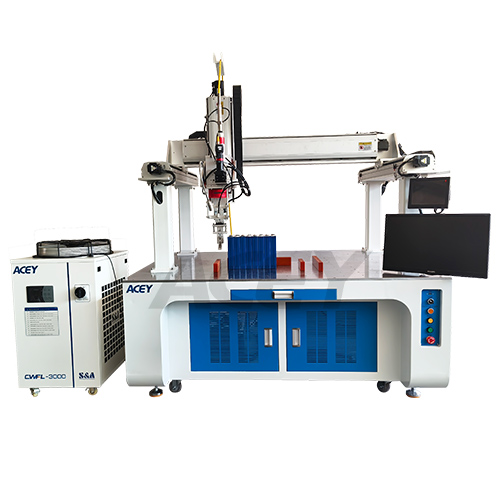

*배터리 팩 레이저 용접기
ACEY-LWM 시리즈 레이저 용접기는 파우치 셀 탭 및 버스바 구조에 적합하게 사용할 수 있습니다. 집중된 에너지를 제공하며, 프로그래밍 가능한 용접 경로와 유연한 작업 스테이션 구성을 제공합니다.
특히 얇은 알루미늄 탭과 이종 금속 접합의 경우, 레이저 용접을 선택하기 전에 샘플 테스트를 권장합니다.
주요 사양
| 매개변수 | 사양 |
| 품목 번호 | ACEY-LWM 시리즈 |
| 레이저 출력 | 1500W / 2000W / 3000W |
| 레이저 파장 | 1070nm |
| 작동 모드 | 연속 또는 변조 |
| 출력 조정 범위 | 0–100% |
| 광섬유 길이 | 15m |
| 냉각 방식 | 수냉 |
| 초점 거리 | 200mm |
| 조절 가능한 초점 범위 | -5mm to +5mm |
| 용접 스트로크 | 배터리 팩에 따라 맞춤 제작 |
5. BMS 테스터

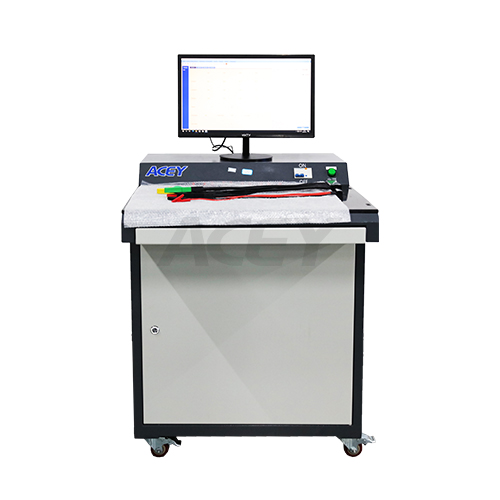

ACEY-BP Series BMS 테스트 머신은 드론 배터리 팩에 설치 전후로 배터리 관리 시스템을 테스트하는 데 사용됩니다. 하드웨어 BMS와 스마트 BMS의 보호 파라미터 및 통신 기능을 모두 검증할 수 있습니다.
주요 사양
| 파라미터 | 사양 |
| 품목 번호 | ACEY-BP Series |
| 전압 시뮬레이션 채널 | 20S / 24S / 32S 또는 맞춤형 |
| 과방전 보호 전류 | 120A–600A 옵션 |
| 최대 충전 전류 | 50A–300A 옵션 |
| 전압 설정 범위 | 500–5000mV |
| 저항 범위 | 0–999mΩ |
| 통신 테스트 | UART / CAN / RS485 |
| 적용 가능한 BMS 유형 | 하드웨어 BMS 및 스마트 BMS |
| 표준 구성 | PC 및 장비 캐비닛 |
6. 배터리 팩 종합 테스트 머신

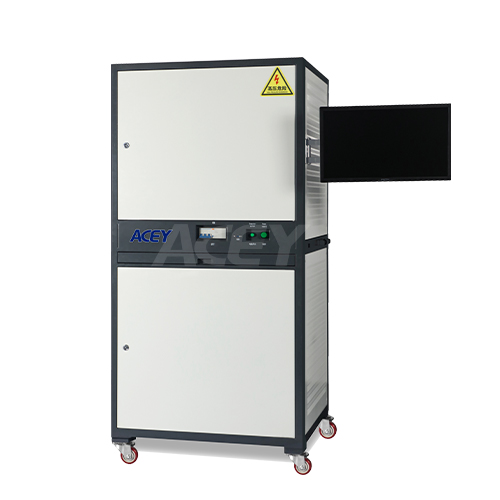

ACEY-BIT Series 배터리 종합 테스트 머신은 배터리 팩 조립 후 최종 전기 성능 및 보호 기능 테스트에 사용됩니다. 이 장비는 충전 및 방전 성능, 팩 전압, 내부 저항, 과전류 보호, 단락 보호 및 온도 저항 신호를 검사할 수 있습니다.
주요 사양
| 파라미터 | 사양 |
| 품목 번호 | ACEY-BIT Series |
| 전압 옵션 | 60V / 100V / 120V / 150V |
| 내부 저항 범위 | 0–2000mΩ |
| 충전 전류 | 30A / 50A / 100A |
| 방전 전류 | 120A–500A 옵션 |
| 단락 시간 | 0–2000μs |
| 과전류 지연 시간 | 0–30s |
| NTC 저항 범위 | 0–100kΩ |
| R1 저항 범위 | 0–100kΩ |
| 전원 공급 | AC200–240V |
| 표준 구성 | PC 및 장비 캐비닛 |
7. 절연 필름 열수축 기계

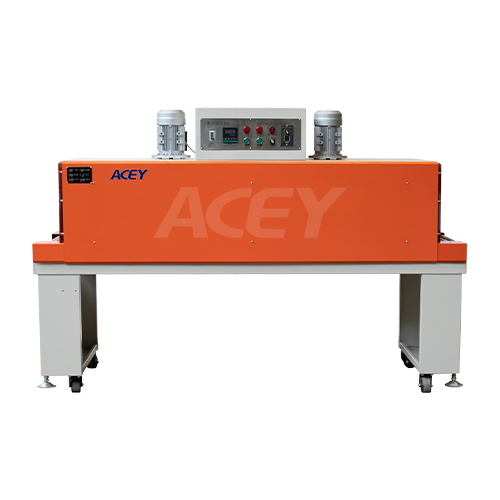

ACEY-5035C Heat Shrink Film Packaging Machine은 조립된 배터리 팩 주변의 절연 필름을 가열하여 수축시키는 데 사용되며, 단단하고 균일한 밀착을 보장합니다. 이 공정은 전기 절연 성능, 표면 보호 및 완성된 드론 배터리 팩의 전체 외관을 향상시킵니다.
주요 사양
|
파라미터 |
사양 |
| 품목 번호 | ACEY-5035C |
| 전원 공급 | 380V50-60HZ |
| 전력 | 15KW |
| 터널 치수 |
수축 터널 크기: L1800 x W500 x H350mm *유효 크기: W400 x H300mm |
| 이송 속도 | 0-15m/min |
| 컨베이어 재질 | 메시 |
| 컨베이어 적재 하중 | 최대 25kg |
| 기계 크기 | 2100mm x750mm x1620mm (L* W * H) |
| 무게 | 약 200kg |
| 수축 필름 | PE,POF,PVC,PP |
8. 잉크젯 배치 코딩 머신

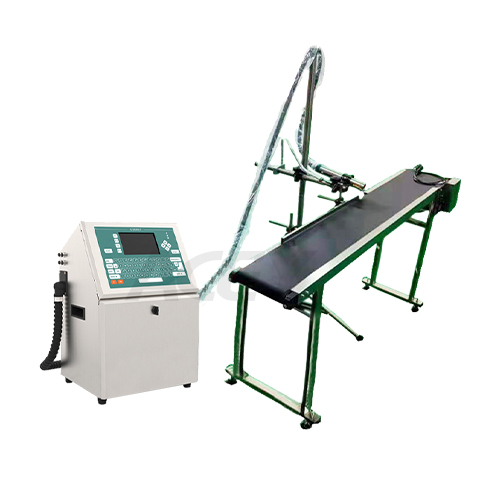

ACEY-CPM-2 다목적 배치 코딩 및 인쇄 기계는 u배터리 팩 표면에 생산 정보를 인쇄하는 데 사용되며, 제품 모델, 전압, 용량, 배치 번호, 생산 날짜, 일련 번호, 바코드 및 QR 코드를 포함하여 제품 식별 및 추적성을 지원합니다.
주요 사양
| 파라미터 | 사양 |
| 품목 번호 | ACEY-CPM-2 |
| 인쇄 | 1-41라인(7x5매트릭스) |
| 1-51라인(5x5매트릭스) | |
| 최대 speed=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| 문자 표시 크기 | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| 문자 높이 | 1-15mm |
| 인쇄 거리 | 2-20mm |
| 최적 거리 | 10mm |
| 인쇄 방향 | 360° |
| 운영 체제 | QBGenL 중국어와 영어 사용 가능lable |
| 인쇄 가능 문자 | 영어, 간체 중국어, 아라비아 숫자, 일련 번호, 바코드, 시간, 날짜, 상표 패턴, 특수 글꼴 |
| 통신 포트 | SDCard、 동기화 인터페이스, 알람 입력 / 출력 인터페이스, RS485 |
| 저장 정보: | 인쇄 정보 68개 및 패턴 정보 50개 |
| 스프링클러 | 60um 항온 보석 노즐, 자동 세척 |
| 보호 등급 | IP55 |
| 온도/습도 | 0-45℃，0-95% |
| NW. | 24kg |
| 섀시 | 304 스테인리스 스틸 바디 |
9. 배터리 팩 에이징 머신

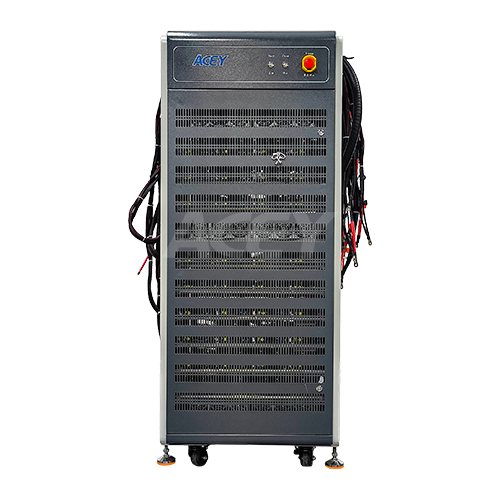

ACEY-BA Series 배터리 에이징 머신은 완성된 UAV 배터리 팩에 대해 프로그래밍 가능한 충·방전 사이클 및 모의 작동 테스트를 수행하는 데 사용됩니다. 에이징 테스트는 출하 전에 비정상적인 용량, 전압, 온도, 연결 및 보호 성능을 식별하는 데 도움이 됩니다.
주요 사양
| 매개변수 | 사양 |
| 품목 번호 | ACEY-BA Series |
| 전압 옵션 | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| 충·방전 전류 | 50A–1000A options |
| 채널 수 | 1 / 2 / 4 / 8 / 16 / 32 채널 |
| 채널 동작 | 독립 |
| 충전 모드 | CC / CV / CCCV |
| 방전 모드 | CD / CP / CR |
| 정확도 | ±0.05%FS + 0.05%RD |
| 최대 사이클 수 | 9999 |
| 최대 프로그래밍 단계 | 9999 |
| 중첩 루프 레이어 | 최대 10 레이어 |
| 차단 조건 | 시간, 전압, 전류, 용량, 셀 전압 및 RSOC |
조립 라인의 주요 특징
적용 가능한 배터리 팩
라인은 다음에 맞게 맞춤화할 수 있습니다:
맞춤화 옵션
다음 항목을 맞춤화할 수 있습니다:
솔루션 설계를 위한 필요 정보
적합한 조립 라인 제안을 준비하기 위해 다음을 제공해 주십시오:
자주 묻는 질문
*이것은 완전 자동 조립 라인인가요?
아니요. 이 라인은 모듈형 반자동 생산 라인입니다. 셀 적재, 이송, 적층, 절연, 배선 및 외함 조립은 주로 수작업 또는 지그를 통해 수행되며, 등급 분류, 선별, 절단, 용접, 테스트 및 에이징은 전용 장비로 수행됩니다.
*드론 파우치 배터리에 더 적합한 용접 방식은 무엇인가요?
일반적으로 알루미늄 및 니켈 코팅 구리 파우치 셀 탭에는 초음파 용접이 권장됩니다. 레이저 용접은 샘플 테스트 후 호환 가능한 탭-버스바 구조에 선택할 수 있습니다.
*다양한 파우치 셀 크기에 맞게 라인을 맞춤화할 수 있나요?
네. 정렬 채널, 지그, 탭 절단 치수, 용접 툴링 및 작업대는 실제 셀 및 배터리 팩 치수에 따라 맞춤화할 수 있습니다.
*장비는 스마트 BMS 보드를 테스트할 수 있나요?
네. BMS 테스트 장비는 UART, CAN, RS485를 포함한 스마트 BMS 통신에 맞게 구성할 수 있습니다.
*고객은 라인의 일부만 구매할 수 있나요?
네. 각 장비는 개별적으로 공급될 수 있으며, 여러 공정을 결합하여 맞춤형 생산 솔루션으로 구성할 수도 있습니다.
