자동 헤비 웨지 와이어 본더 장비 초음파 알루미늄 와이어 본딩 머신

자동 헤비 웨지 와이어 본더 장비 초음파 알루미늄 와이어 본딩 머신

제품 설명

ACEY-3753A 초음파 와이어 본딩 머신은 전력 배터리, 에너지 저장 배터리 및 다양한 리튬 배터리 모듈의 조립을 위해 특별히 설계된 고정밀 용접 장비입니다. 주로 알루미늄 버스바와 배터리 탭을 안정적으로 연결하는 데 사용됩니다.

작동 원리

초음파 발생기에서 나오는 초음파는 트랜스듀서를 통해 고주파 진동을 발생시키고, 이 진동은 진폭 변환기를 통해 웨지로 전달됩니다. 웨지가 리드선과 용접 대상물에 접촉하면, 용접 대상 금속의 표면이 압력과 진동의 작용으로 서로 마찰됩니다. 산화막이 파괴되고 소성 변형이 발생하여 두 순수 금속 표면이 밀착되어 원자 수준의 결합을 이루고, 궁극적으로 강력한 금속 결합을 형성합니다.

특징

• 수동(프런트엔드 스테이션) 로딩, 자동 식별 및 위치 지정, 자동 본딩, 수동(백엔드 스테이션으로 유입) 언로딩.
• 이 조립 기계는 고객이 지정한 배터리 제품의 접합 생산에 전용으로 사용됩니다. 범용 장비는 아닙니다.
• 다른 제품이 필요한 경우 실제 상황에 맞게 수정하여 사용해야 합니다.
• 본 기계는 주로 프레임 조립체, XYZC 공급 조립체, 자동 공급 메커니즘, 와이어 공급 메커니즘, 지그 위치 지정 및 프레싱 조립체, 용접 헤드 메커니즘 및 콘솔로 구성됩니다.
• XYZ 모듈은 정밀 볼스크류 구동을 사용하며, 거리 반복 위치 정확도는 ±0.02mm 미만이고 각도 위치 정확도는 ±1°입니다.
• 제어 시스템은 산업용 컴퓨터 + 모션 제어 카드를 사용하여 개인 서버 모터의 작동을 제어합니다. 장비의 작동 및 유지 보수가 간편하고, 제어 인터페이스가 직관적이며, 파라미터 설정이 디지털 방식으로 되어 있어 유연성이 뛰어납니다.
• 용접 압력은 자동으로 제어되며, 강력한 초음파 출력은 안정적이고 신뢰할 수 있는 용접 품질을 보장합니다.
• 이 장비는 이중 용접(1차 및 2차 용접) 기능을 갖추고 있어 대면적 전력 장치를 용접할 때 납땜 접합부 저항을 크게 줄이고 신뢰성을 향상시킵니다.
• 빠른 클램프 클램핑과 단일 버튼 시작을 사용하여 인력이 재료를 쉽고 안전하게 배출할 수 있습니다.
• 좌측 인(Left-in) 및 우측 아웃(Right-out) 방식은 온라인 다중 구간 트랙 전송에 사용될 수 있으며, 생산 라인에 직접 연결할 수 있습니다.

주요 기술 매개변수

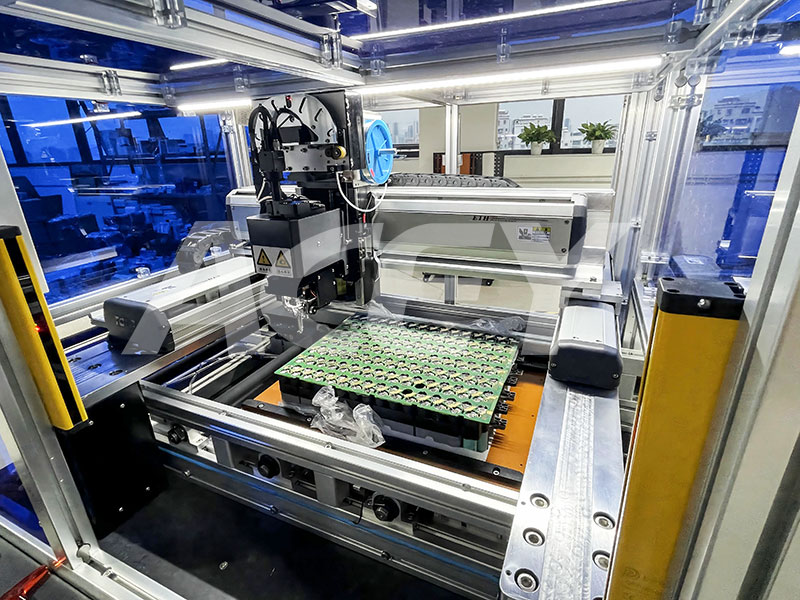

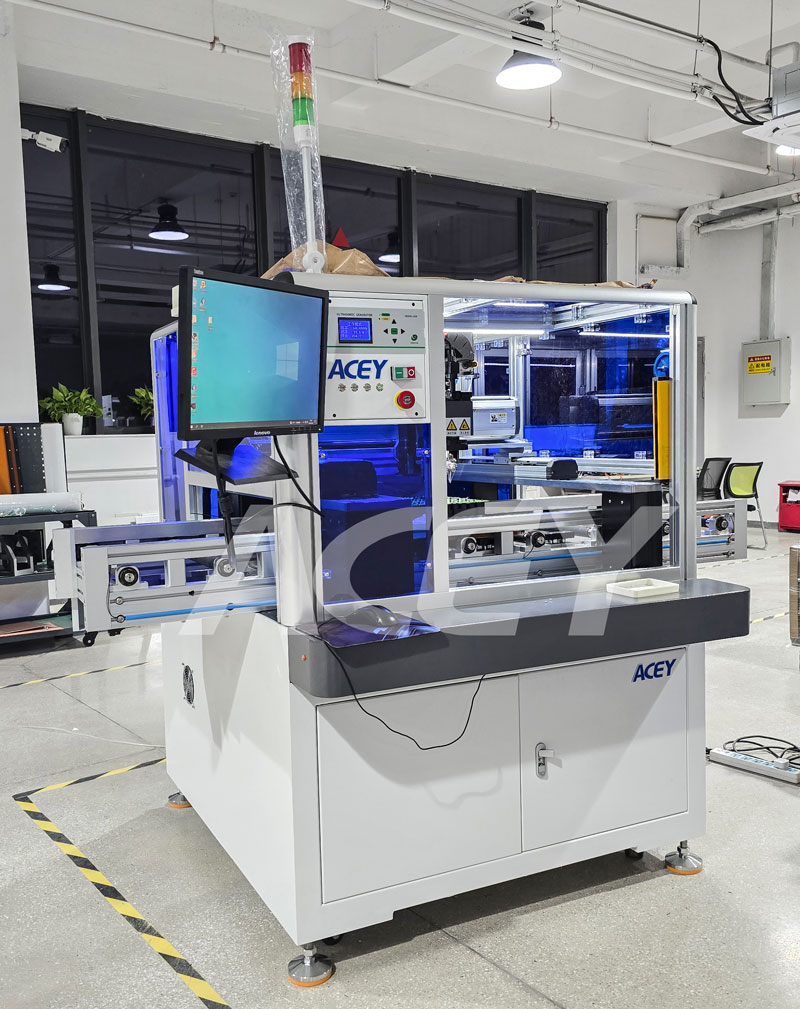

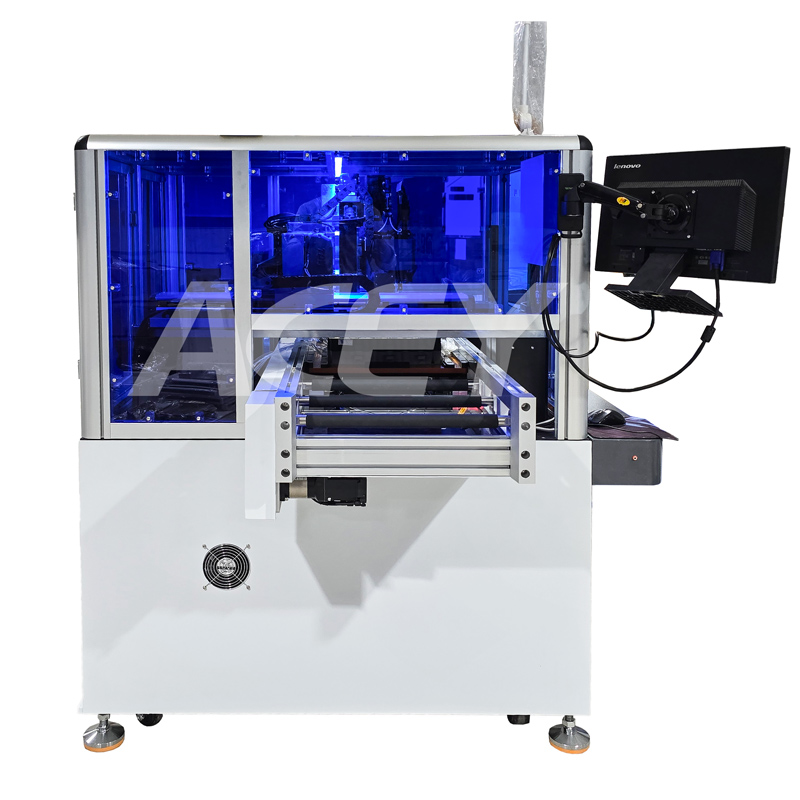

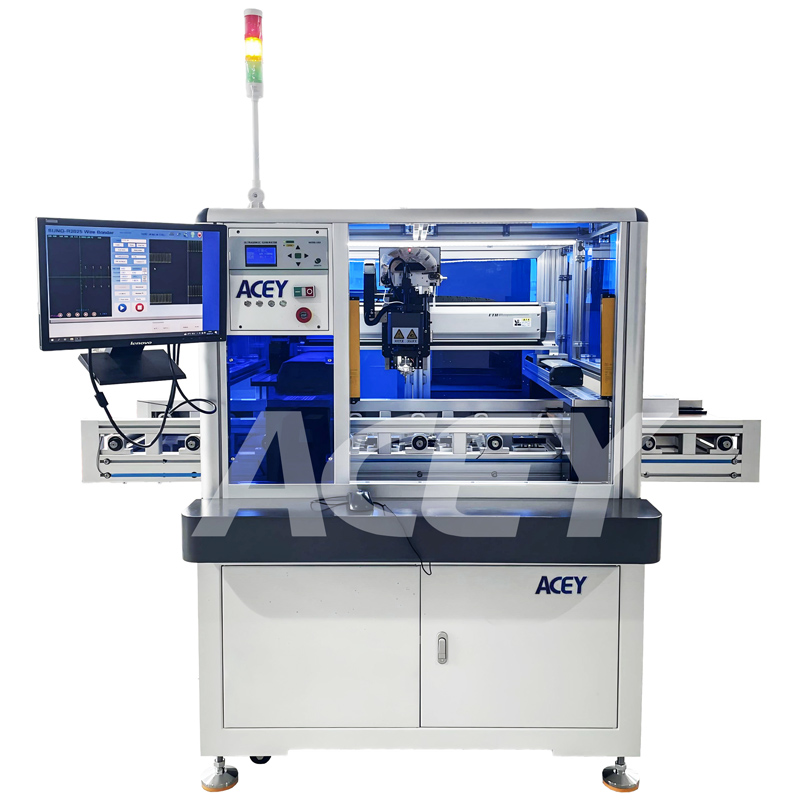

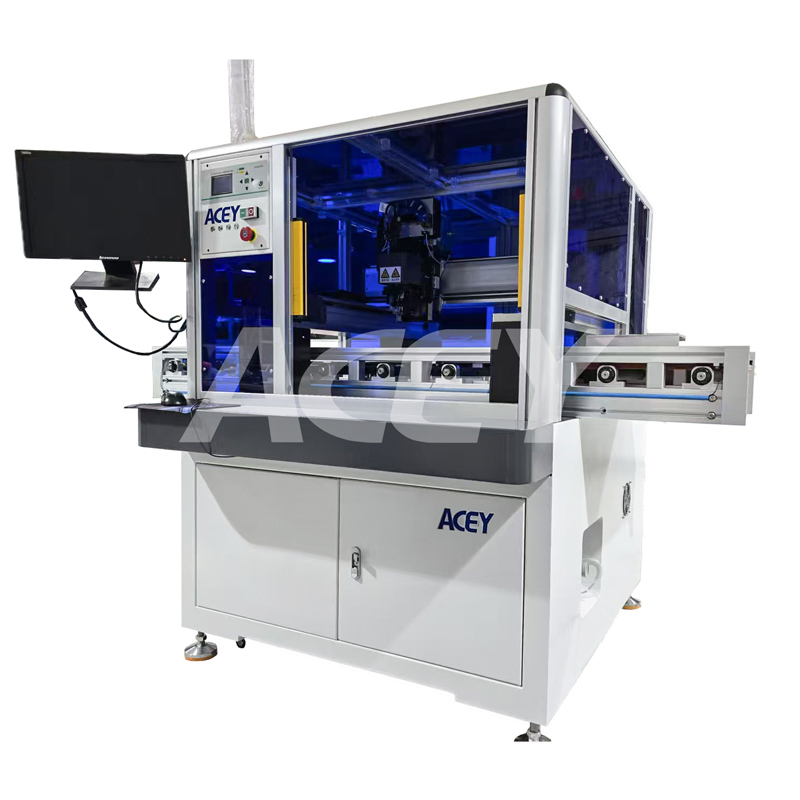

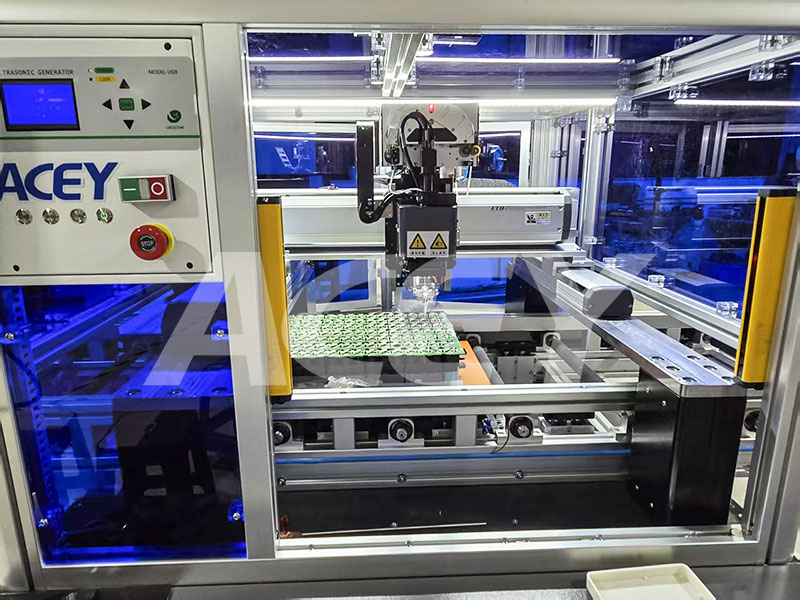

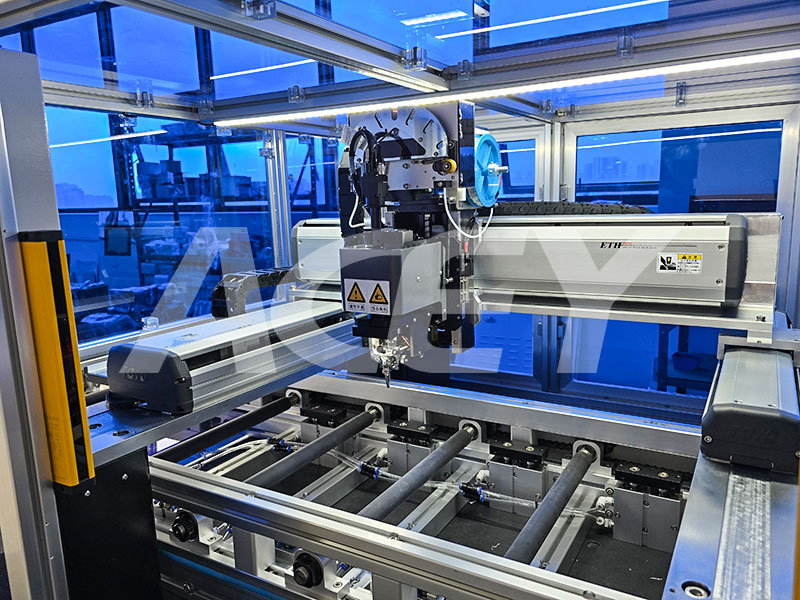

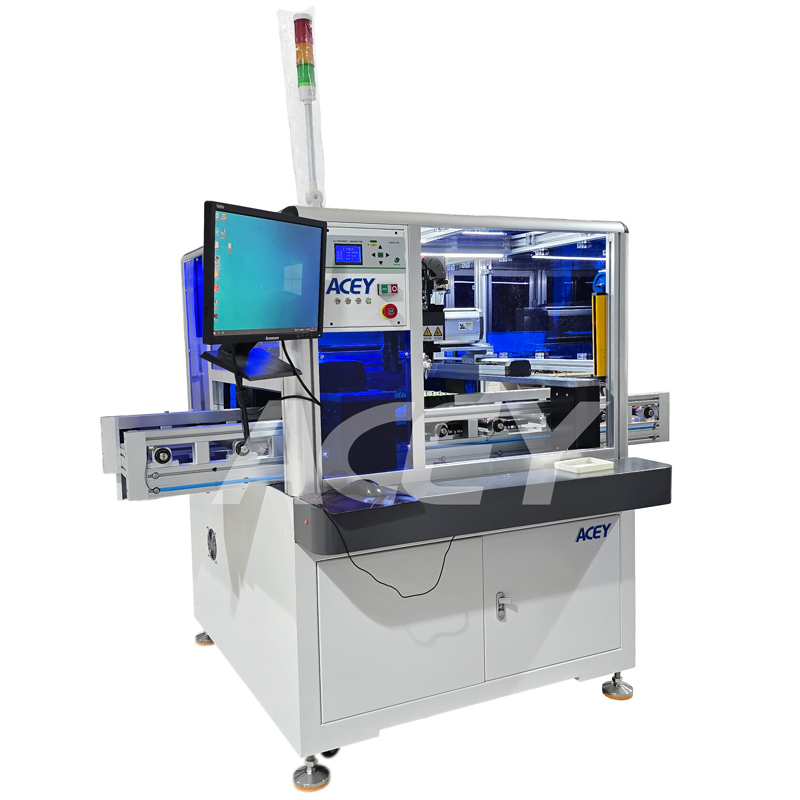

제품 디스플레이
