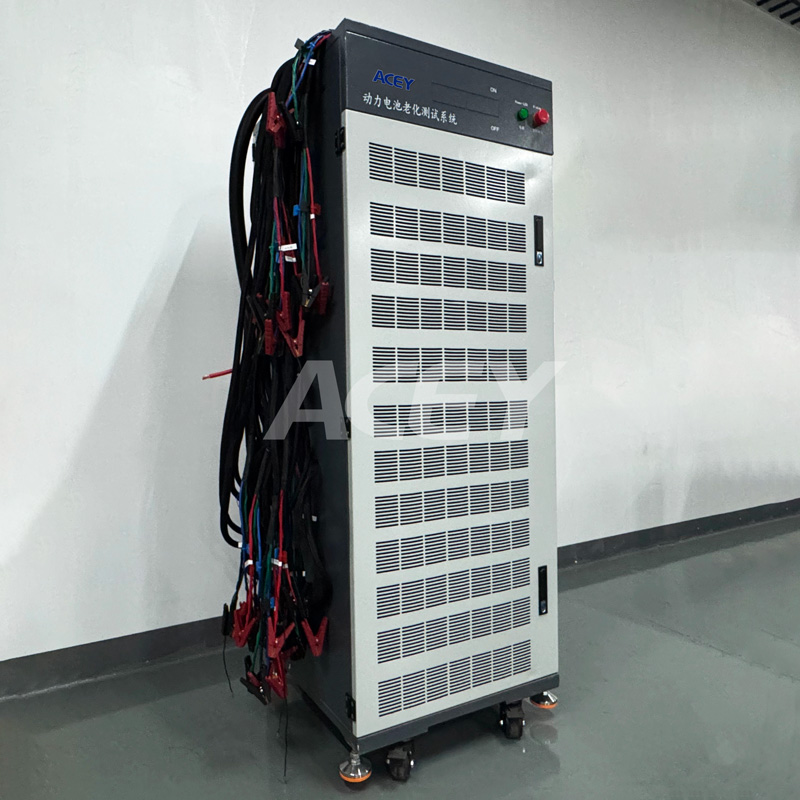

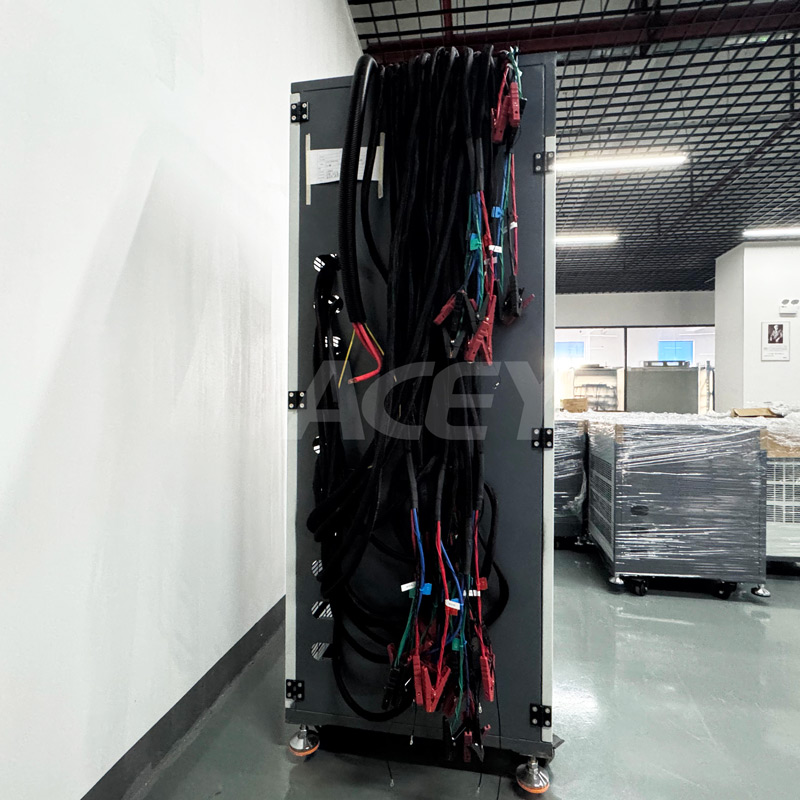

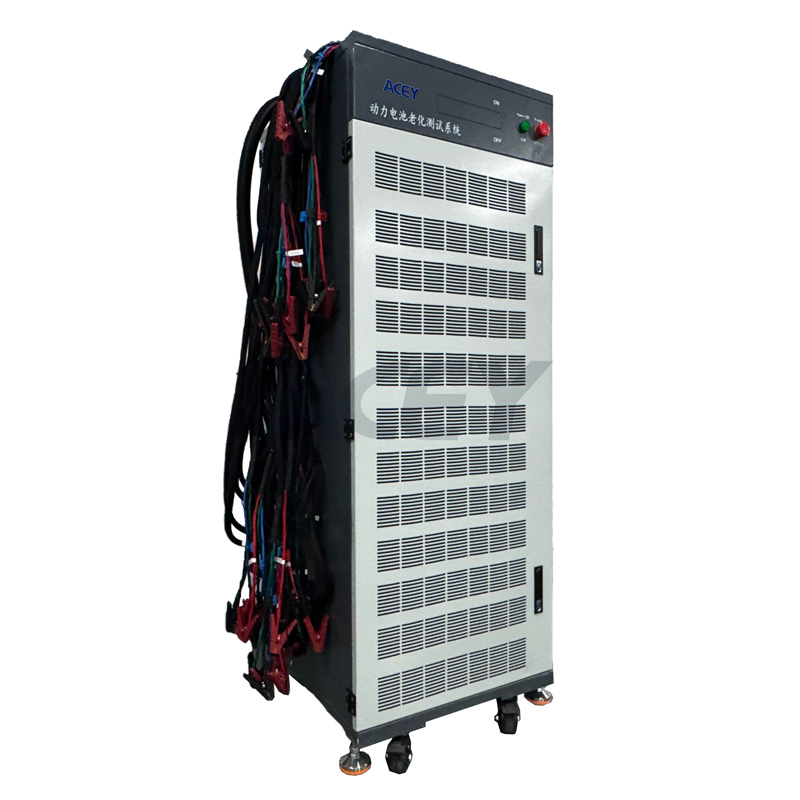

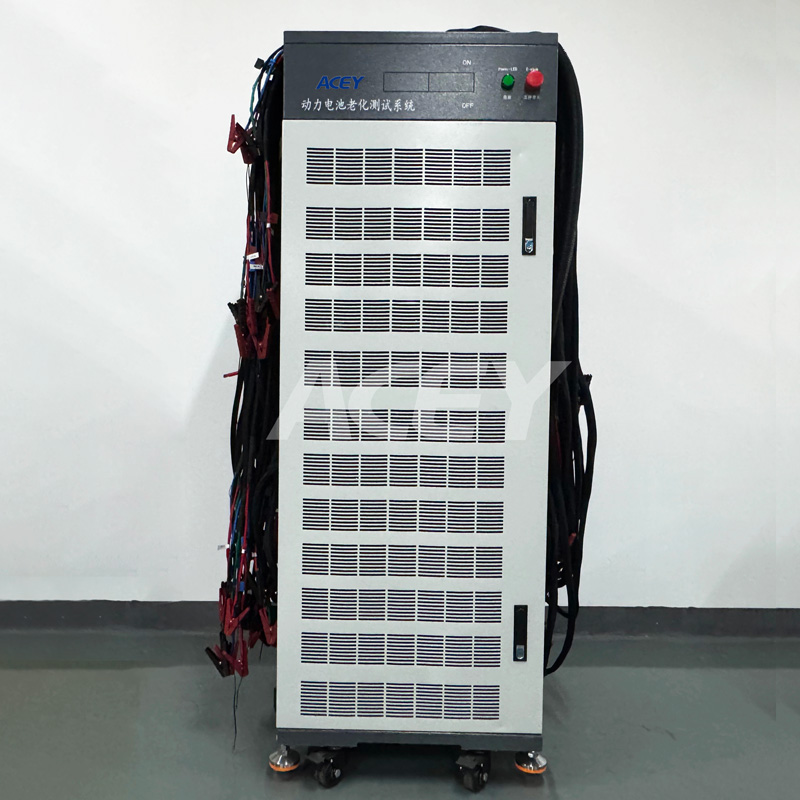

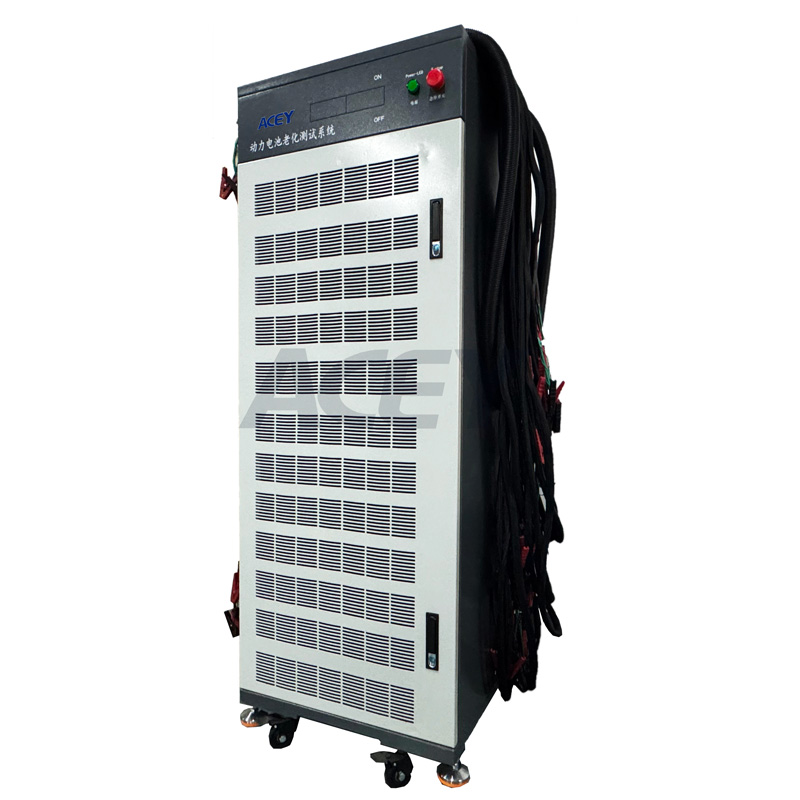

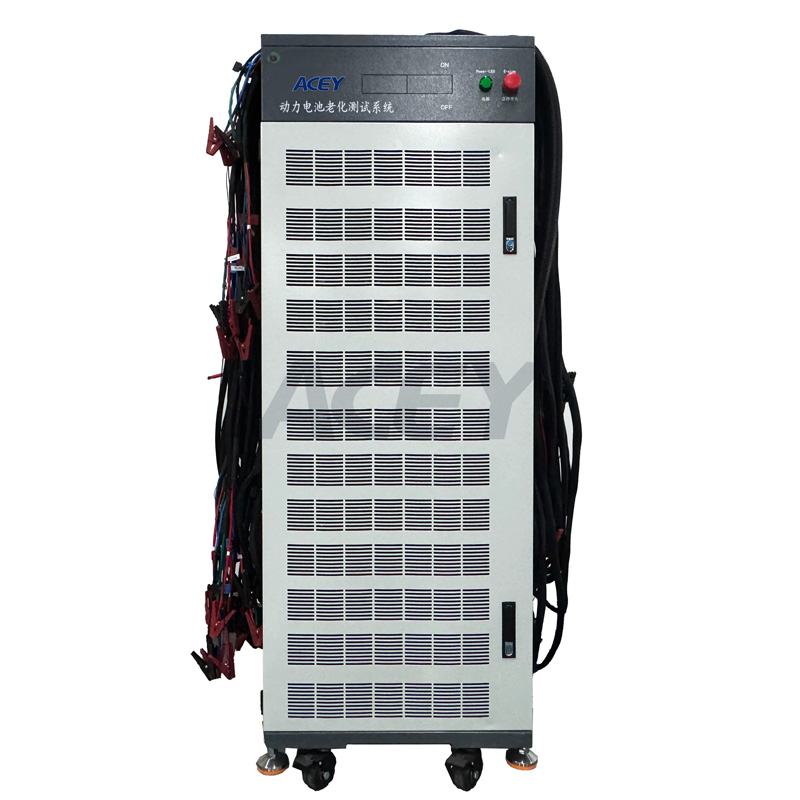

에이시- BA100200-6 배터리 팩 충전 방전 시험 장비는 주로 3원계, 리튬 철 인산염, 납산 배터리, 니켈 수소화물, 니켈 카드뮴 배터리 팩 등의 배터리 팩의 사이클 수명, 용량, 충전/방전 특성, 온도 특성을 시험하는 데 사용됩니다.
상표:
ACEY제품 번호.:
ACEY-BA100200-6응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 Set지불:
T/T제품 원산지:
China리드 타임:
7-35 days100V 200A 충전 200A 방전 에너지 피드백 배터리 팩 충전 방전 테스트 장비
장비 구성
ACEY-BA100200-6 배터리 충방전 노화 시험기는 주로 순환 충방전 시험을 통해 배터리 팩의 용량, 안정성 및 안전 성능을 평가합니다. 시험 항목에는 배터리 충전 보호 전압 시험, 방전 보호 전압 시험, 용량 시험 등이 포함됩니다.
배터리 팩 테스트 시스템은 주로 전원 공급 모듈, AC/DC 전압 변환 모듈(양방향 AC/DC 인버터), 제어 모듈, 전원 모듈, 방열 시스템, 데이터 수집 시스템(단일 셀, 총 전압, 전류, 온도), 상위 컴퓨터 데이터 처리 시스템 및 캐비닛 구조로 구성됩니다.
애플리케이션
1. 동일 포트 배터리 팩 및 하위 포트 배터리 팩에 적용됩니다.
2. 장비 노후 배터리 팩 전압 범위 10V ~ 100V, 충전 및 방전 전류 범위 100mA ~ 200A 조정 가능
3. 배터리 제조 기업의 배터리 모듈 생산 테스트.
4. EV/HEV 전원 배터리 시스템 고전류 충전 및 방전 감지.
5. 배터리 모듈의 고전류 충방전 시험, 배터리 성능 시험 등
6. 배터리 공장 및 충전소에서의 배터리 모듈 일일 유지관리
장점
1. 전압 및 전류 정확도 ± (0.1%RD+0.1%FS), 데이터 기록 시간 5S/회, 높은 안정성.
2. 캐비닛 전체에 6개의 채널을 저장할 수 있습니다. 각 채널을 자유롭게 그룹화하여 독립적인 충전 및 방전 조건을 설정할 수 있습니다.
3. 완벽한 입력 및 출력, 소프트웨어 및 하드웨어 보호, 역방향 연결 보호, 정전 복구, 단락 보호 등
4. 돌입전류 없이 채널 시작, 정전류에서 정전압으로 원활하게 전환, 전류 서지 없음
5. 네트워크 통합 관리, 컴퓨터 중앙 제어, 원격 모니터링 지원
6. 전원장치의 모듈식 설계로 생산이 용이하고 유지관리가 용이합니다.
7. 명확하고 포괄적인 데이터, 실시간 모니터링 및 MES 시스템에 업로드
매개변수
|
아니요 |
목 |
기능 요구 사항 |
||
|
1 |
채널 |
6 |
||
|
2 |
액션 모드 |
완전히 독립적 |
||
|
3 |
메인 채널 작업 모드 |
충전: 정전류, 정전압 충전 CCCV. &CC 방전: 정전류 방전 CD. & CP 쉬고, 멈추고 |
||
|
메인 채널 테스트 중단 조건 |
시간, 전압, 전류, 용량 등 |
|||
|
4 |
메인 채널의 전압 |
전압 범위 충전 및 방전 |
10V-100V |
|
|
정확성 |
± （ 0.1%RD+0.1%FS ） |
|||
|
해결 |
1mV |
|||
|
본류의 흐름 |
최대 출력 전류 |
200A |
||
|
최소 출력 전류 |
1 00mA |
|||
|
정확성 |
± （ 0.1%RD+0.1%FS ） |
|||
|
해결 |
1mA |
|||
|
힘 |
산출 |
단일 채널 연속 작동 최대 전력 2만 여 |
||
|
보조 채널 매개변수 차단 기능 |
보조 채널 신호가 특정 조건에 도달하면 메인 채널 단계를 중지하거나 전환하도록 설정할 수 있습니다. |
|||
|
5 |
제어 프로그램 |
에스 전원 차단 시 데이터 보호, 정전 지원, 수동 중지 및 데이터 파일의 테스트 연속 지원. |
||
|
안전 보호 조건은 다음을 포함하여 설정할 수 있습니다: 하한 전압 한계, 상한 전압 한계, 하한 전류 한계, 상한 전류 한계, 전압 및 전류 추세 . |
||||
|
보조 채널 보호 조건을 설정할 수 있으며, 상한 전압 한도, 하한 전압 한도, 상한 온도 한도, 하한 온도 한도 등의 매개변수를 설정할 수 있습니다. |
||||
|
사이클 시간 |
맥스 9999 |
|||
|
작업 단계 시간 단위 |
시간 、 분 、 에스 사용 가능합니다 |
|||
|
데이터 로깅 |
민 5S |
|||
|
6 |
데이터 표시 방법 |
루프 목록 |
사이클 수, 충전/방전 용량, 충전/방전 효율, 충전/방전 에너지, 충전/방전 평균 전압 등 |
|
|
프로세스 목록 |
공정 일련번호, 동작 모드, 공정 시간, 용량, 에너지, 중간 전압, 종단 전압, 종단 전류 등 |
|||
|
|
자세한 목록 |
기록 일련번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력 등이 있습니다. |
||
|
7 |
데이터 내보내기 방법 |
데이터는 EXCEL 및 차트 파일로 내보내어 충전 및 방전 효율, 충전 및 방전 곡선, 전압, 용량, 전류 시간 특성 등 다양한 데이터 분석 곡선을 제공할 수 있으며, 이 곡선을 EXCEL로 가져올 수 있습니다. |
||
|
8 |
곡선 유형 |
X 좌표: 총 시간, 충전 및 방전 용량, 사이클 시간 등을 자유롭게 설정할 수 있습니다. |
||
|
Y 좌표: 총 전압, 전류, 용량, 단일체 온도, 충전/방전 용량, 단일체 전압 등을 자유롭게 설정할 수 있습니다. |
||||
|
9 |
소프트웨어 보호 |
전원 차단 시 데이터 보호, 전원 차단 시 일시 정지 갱신, 과전압 및 과방전 보호, 과전류 및 부족 전류 보호, 용량 보호, 과열 보호, 비정상 전류 변동 보호, 비정상 충전 전압 상승률 보호, 비정상 방전 전압 강하률 보호. |
||
|
하드웨어 보호 |
배터리 역충전, 과전류 보호, 과전압 보호, 단락 보호. |
|||
|
알람 기능 |
하드웨어에는 비상 차단 스위치, 정전 후 자동 종료, 자동 부하 연결 및 분리 등의 기능이 있습니다. |
|||
|
10 |
