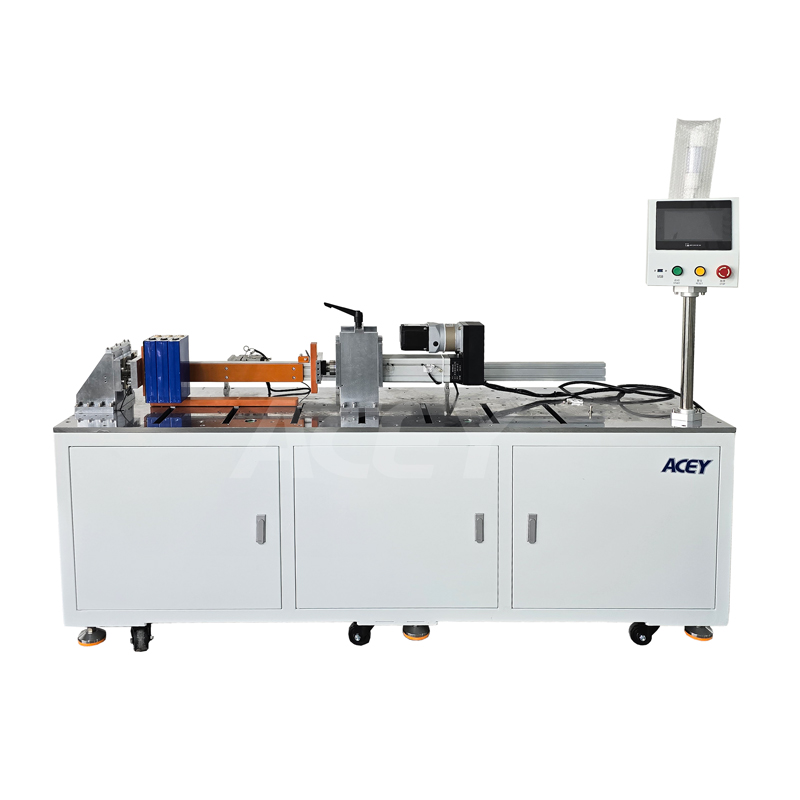

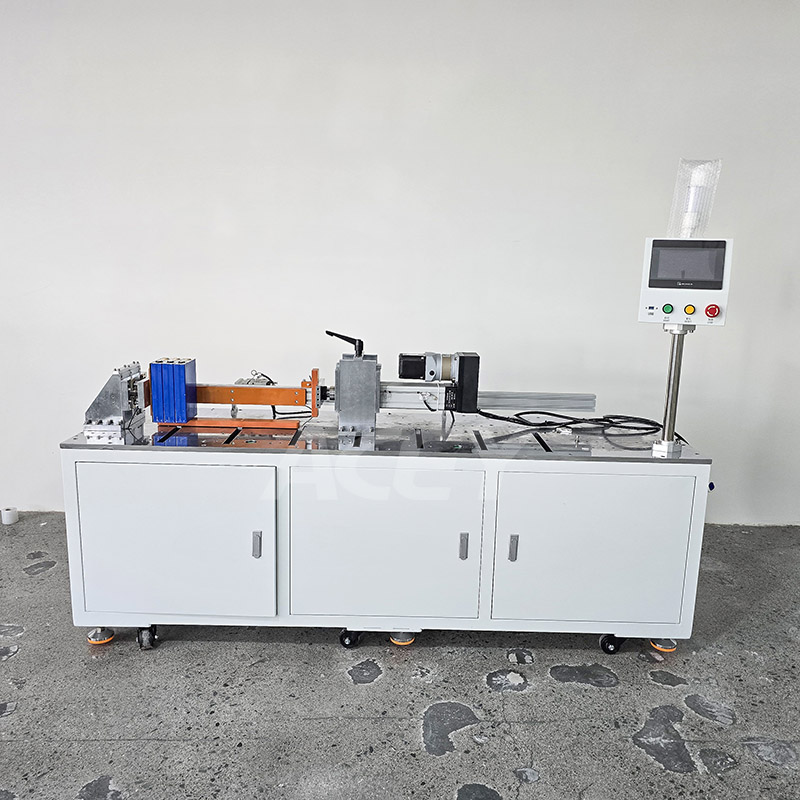

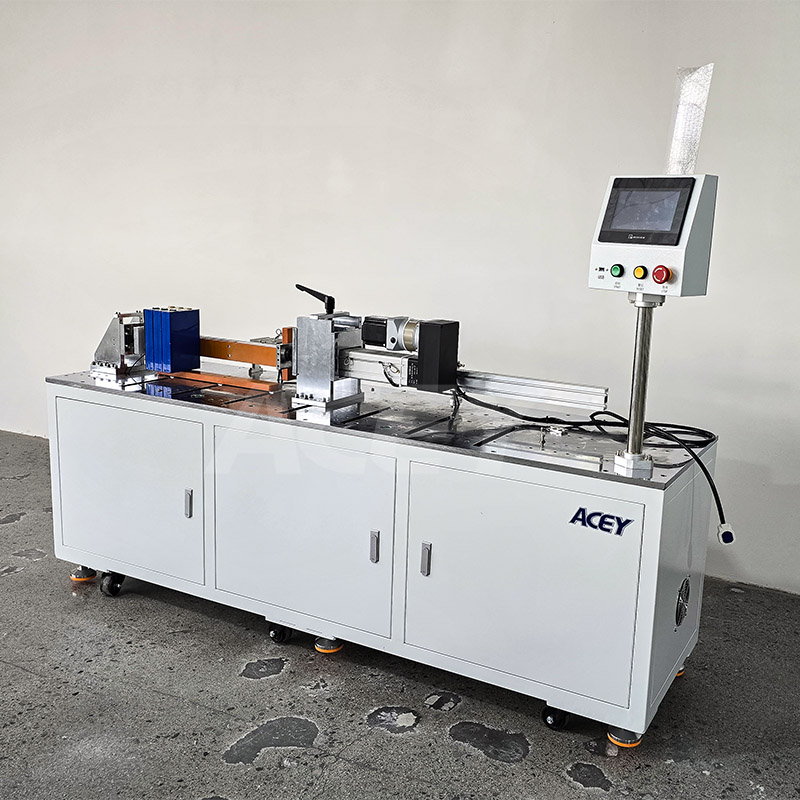

에너지 저장 시스템용 각형 배터리 적층 프레스 기계

ACEY-SP1200은 PLC로 제어되는 각형 배터리 셀 적층 및 압축 장비로, 실시간 힘 및 스트로크 모니터링을 통해 각형 리튬 배터리 팩의 정확한 모듈 적층 및 제어된 압축을 위해 설계되었습니다.

상표:
ACEY
제품 번호.:
ACEY-SP1200
응낙:
CE Certified
보증:
One-year warranty with lifetime support
주문 (Moq) :
1set
지불:
T/T
제품 원산지:
China
리드 타임:
7-35 days

지금 문의

제품 카탈로그

신제품

제품 상세 정보

에너지 저장 시스템용 각형 배터리 적층 프레스 기계

제품 설명

ACEY-SP1200 각형 배터리 셀 적층 및 압축기는 모듈 조립 과정에서 각형 리튬 배터리 셀의 적층, 정렬 및 압축을 위해 설계되었습니다. 에너지 저장 장치 및 전기차 배터리 팩 생산 라인에 널리 사용됩니다.

작업자는 엔드 플레이트, 단열 플레이트 및 개별 셀을 순서대로 수동으로 적재 플랫폼에 놓습니다. 적재가 완료되면 시스템이 작동됩니다. PLC로 제어되는 서보 전기 실린더가 압력 센서의 실시간 피드백을 받아 압축 공정을 수행합니다. 기계는 미리 설정된 힘 또는 스트로크 한계에 도달하면 자동으로 정지합니다.

압축 후, 강철 밴드 스트래핑 작업이 수작업으로 진행됩니다. 고정 작업이 완료되면 실린더는 대기 위치로 돌아가 적재 및 압축 사이클이 완료됩니다.

제품 특징

안정적이고 신뢰할 수 있는 작동을 위한 PLC 제어 시스템
부드럽고 정밀한 움직임을 위한 서보 전기 실린더
힘과 변위의 실시간 모니터링
이중 안전 보호 기능 (힘 + 스트로크 제한)
과부하 경보 장치 (경고음 및 경고등 포함)
안전성 향상을 위한 양손 시동
모듈 크기에 따라 압축 스트로크를 조절할 수 있습니다.
고정밀 압력 제어(정밀도 0.5~1kg)

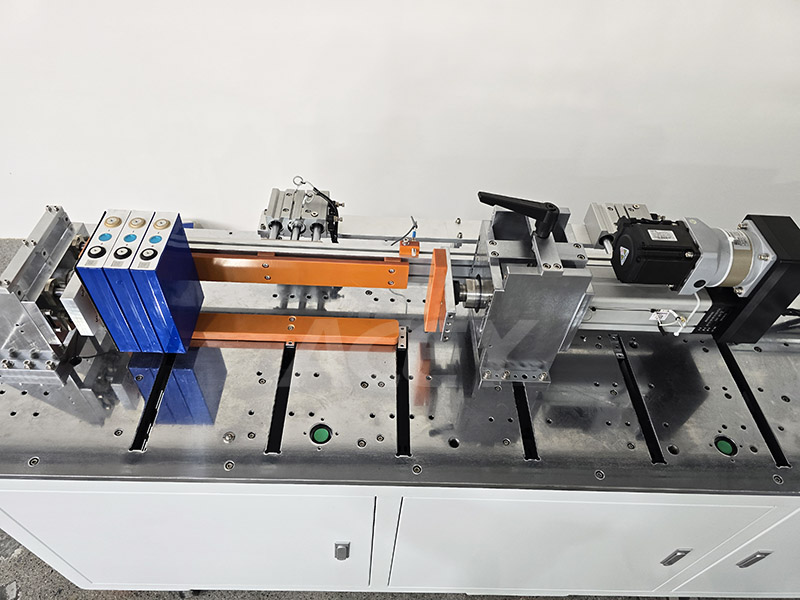

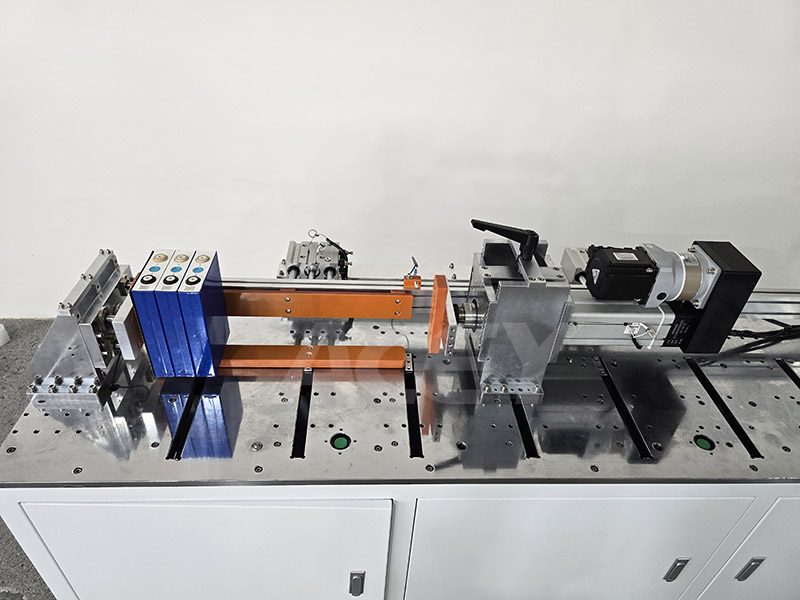

기계 구조

이 기계는 다음과 같은 모듈로 구성됩니다.

적재 및 압축 플랫폼
서보 전기 실린더
서보 모터 시스템
압력 센서
PLC 컨트롤러
터치스크린 HMI

기술 사양

목	사양
적용 가능한 배터리 유형	각형 리튬 배터리 셀 100Ah~280Ah
모듈 길이 범위	200~1200mm
모듈 폭 범위	100~300mm
모듈 높이 범위	100~300mm
제어 시스템	PLC 프로그래밍 가능 제어 시스템
압축력 범위	0~500kg
과부하 경보	경고음 + 빨간불 경고
압축 스트로크	200~1200mm 조절 가능
제어 기능	실시간 힘 및 스트로크 모니터링
제어 정확도	0.5~1kg
시작 모드	양손 시동 안전 제어
기계 크기	2370 * 650 * 1256 mm
기계 무게	약 393kg
머신 컬러	산업용 흰색 (맞춤 제작 가능)
총 전력	≤1.5kW
