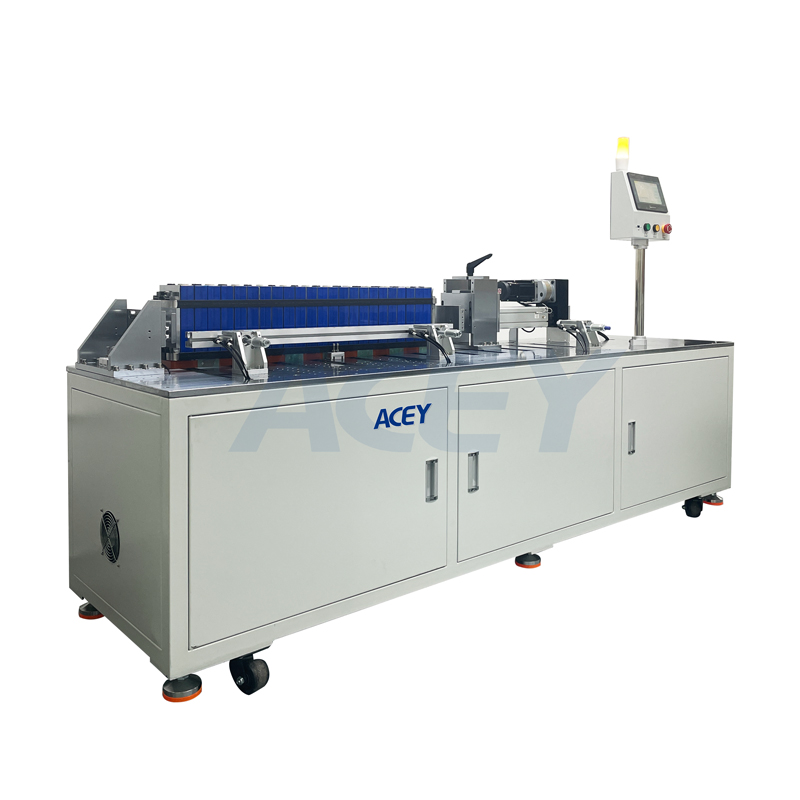

각형 배터리 팩 적층 및 압축 기계

ACEY-SP1200 각형 배터리 팩 적층 및 압축 기계는 각형 배터리 셀의 적층, 압출 및 묶기용으로 설계되었으며 에너지 저장 배터리의 팩 조립 라인에서 널리 사용됩니다.

상표:
ACEY
제품 번호.:
ACEY-SP1200
응낙:
CE Certified
보증:
One Year warranty with lifetime support
주문 (Moq) :
1set
지불:
T/T
제품 원산지:
China
리드 타임:
7days

지금 문의

제품 카탈로그

신제품

제품 상세 정보

각형 배터리 팩 적층 및 압축 기계

설명

각형 배터리 팩 적층 및 압축 기계는 각형 리튬 배터리를 적층하고 압출하고 기계에 갇히는 데 적합하며, 적층 및 압출을 위해 서보 모터 + 스크류 모듈 + 유성 감속기를 사용하며 압력에 의해 제어됩니다. 컨트롤러, 압출 및 스태킹 추력 최대 500KG, 적시에 제어 유형 변경 용이 스태킹 및 압출 스트로크 및 스태킹 압력, 소프트웨어 제한, 하드웨어 제한, 압력 제한 삼중 보호 기능은 배터리를 과도하게 압출하지 않으며 압출 정밀도를 고도로 제어할 수 있습니다.

특징

제어용 PLC가 포함된 7인치 터치스크린으로 작동이 쉽습니다.
다양한 배터리 크기에 적응하고 다양한 매개변수를 편집 및 설정할 수 있으며 간단하고 쉽게 유형을 변경할 수 있습니다.
고정밀 압력 센서 내장, 0.1KG 이내의 압력 정확도 제어.
스크류 모듈 + 서보 모터 + 감속기를 제어용으로 채택하여 압출 출력이 크고 위치 정확도가 높습니다.

구조

기술 매개변수

장비 효율성	50 그룹/시간(10PCS 배터리 셀)
장비 접목률	~98%
압출행정	1200mm
적응 가능한 크기 범위	Lï¼50~250mmï¼
	Wï¼20~ 100mmï¼
	Hï¼ 100~300mm¼
스태킹 최대압력	500KG
압력 조절 오류	0. 1KG
제어 시스템	PLC+터치스크린
입력 소비전력	1KW
입력전원	AC220V/50HZ
압축공기 공급원	없음
터치스크린	7인치 터치스크린
장비외관 참고크기	가로세로높이=23705001400mm
무게	400KG
