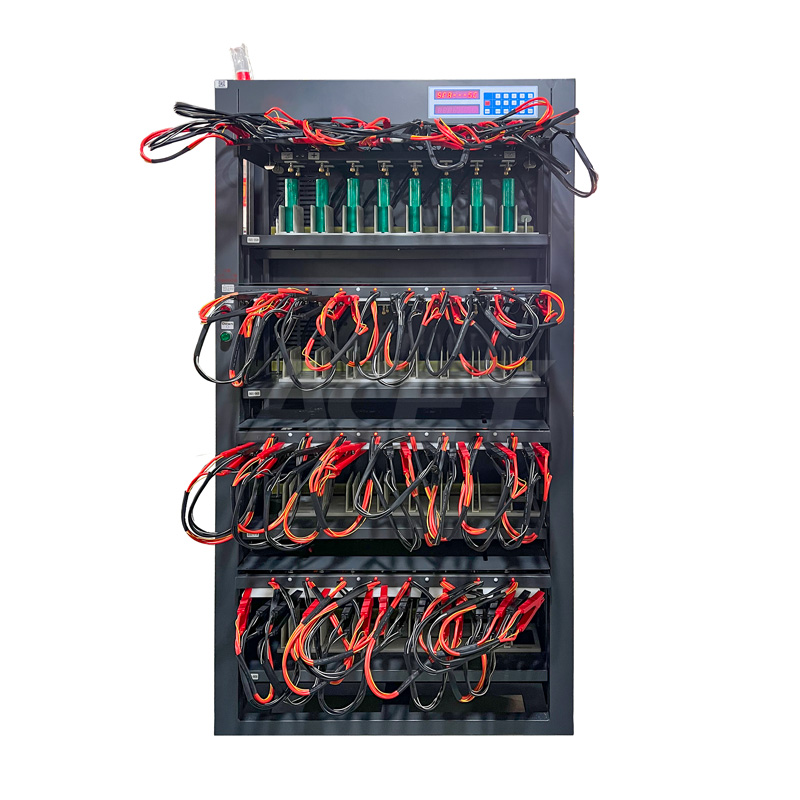

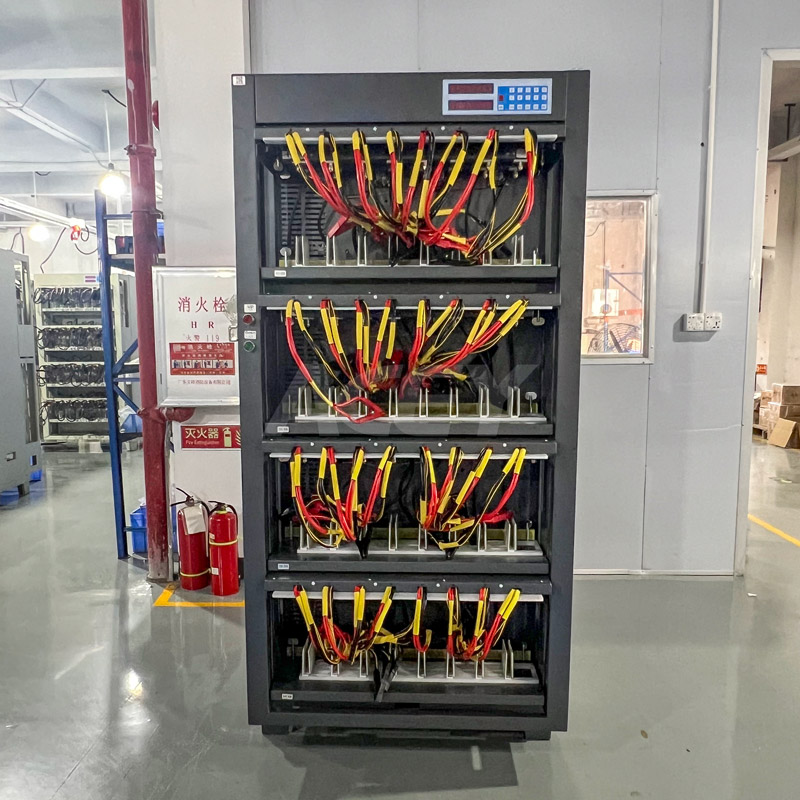

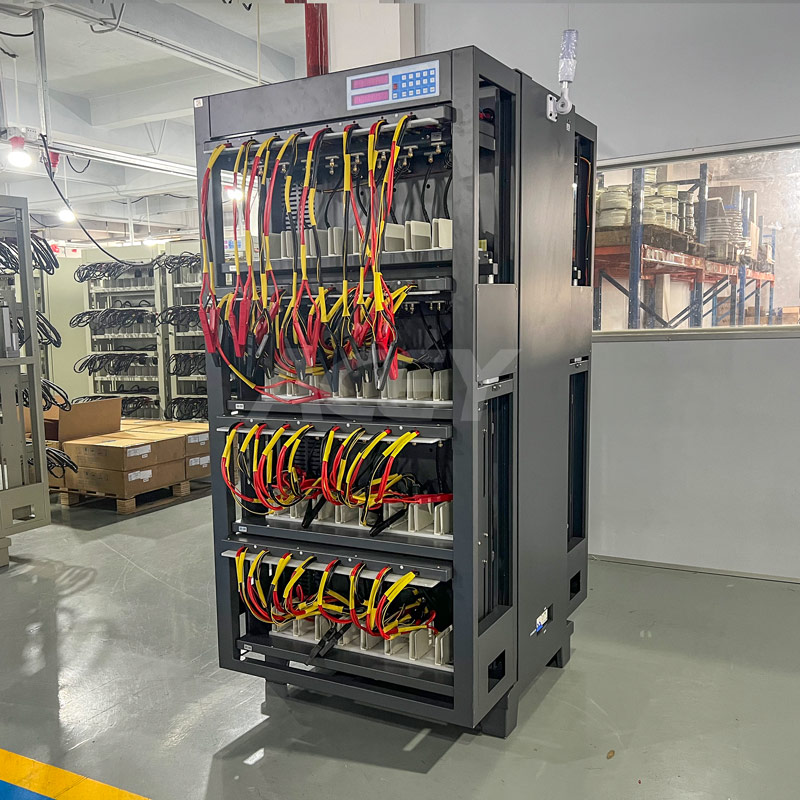

ACEY-BCT560-64P 에너지 피드백 배터리 충방전 시험기는 배터리 제조 및 용량 등급 분류 과정에서 전압, 용량 및 성능을 시험하도록 설계되었습니다. 이 장비는 각형 셀, 파우치 셀, 원통형 셀 등 다양한 형태의 배터리 시험을 지원합니다. 에너지 피드백 기술을 통해 에너지 효율을 향상시키고 전력 소비를 줄이며 정확하고 안정적인 배터리 시험 결과를 제공합니다.
상표:
ACEY제품 번호.:
ACEY-BCT560-64P응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 Set지불:
T/T제품 원산지:
China리드 타임:
7-35 days맞춤형 5V 60A 64채널 다중 타입 배터리 충방전 장비
제품 설명

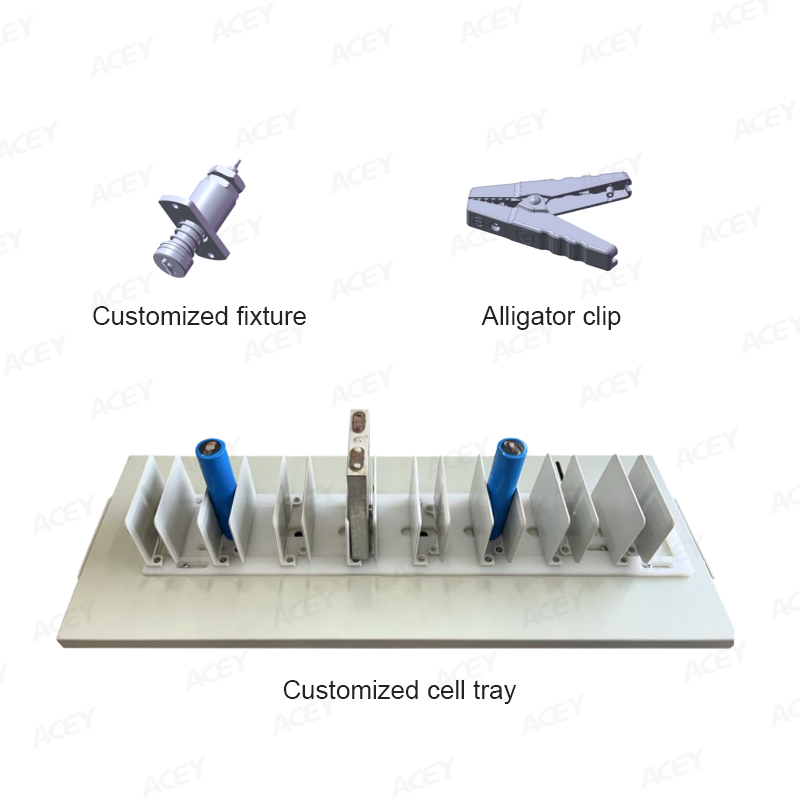

ACEY-BCT560-64P 리튬 배터리 충방전 장비 이 시스템은 64개의 채널과 맞춤형 플랫 헤드 클램프를 갖추고 있으며, 옵션으로 악어 클립도 사용할 수 있습니다. 원통형, 각형, 파우치형 배터리의 전압, 용량 및 기타 성능 매개변수를 테스트하는 데 적합합니다. 배터리 용량 등급 분류 및 품질 평가에 안정적이고 정확한 테스트 성능을 제공합니다.
제품 특징

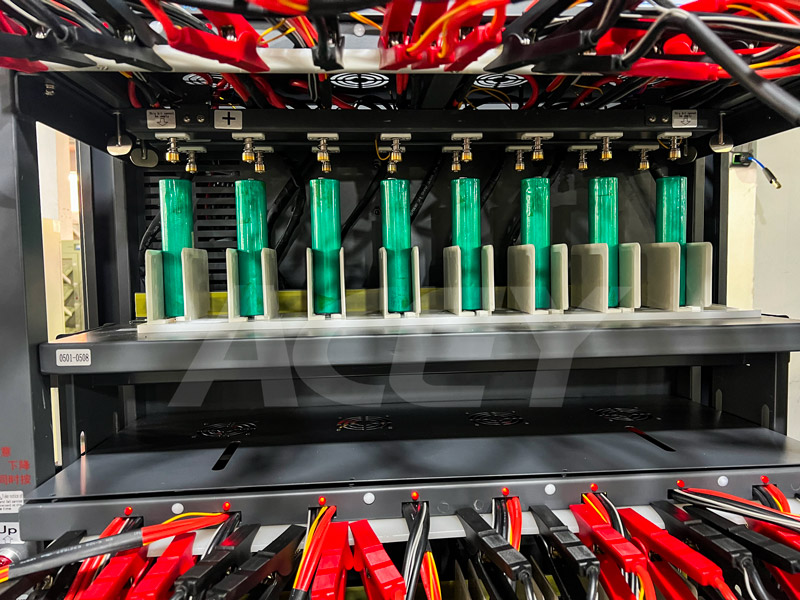

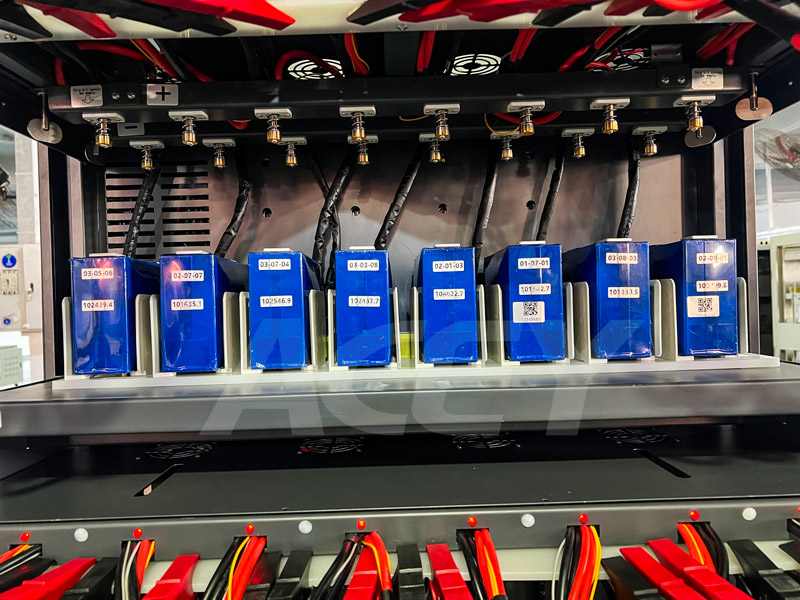

호환 가능한 배터리 유형
호환 셀 크기 범위
| 세포 유형 | 목 | 범위 |
| 프리즘형 세포 | 길이 | 80~300mm |
| 두께 | 15~75mm | |
| 너비 | 80~230mm | |
| 탭 중심 거리 | 50~250mm | |
| 원통형 세포 | 길이 | 80~230mm |
| 지름 | 26~72mm |
기술 사양
| 장비 구조 | |
| 목 | 사양 |
| 채널 수 | 총 64개 채널 |
| 캐비닛 색상 | 기본 회백색/회흑색, 맞춤 제작 가능 |

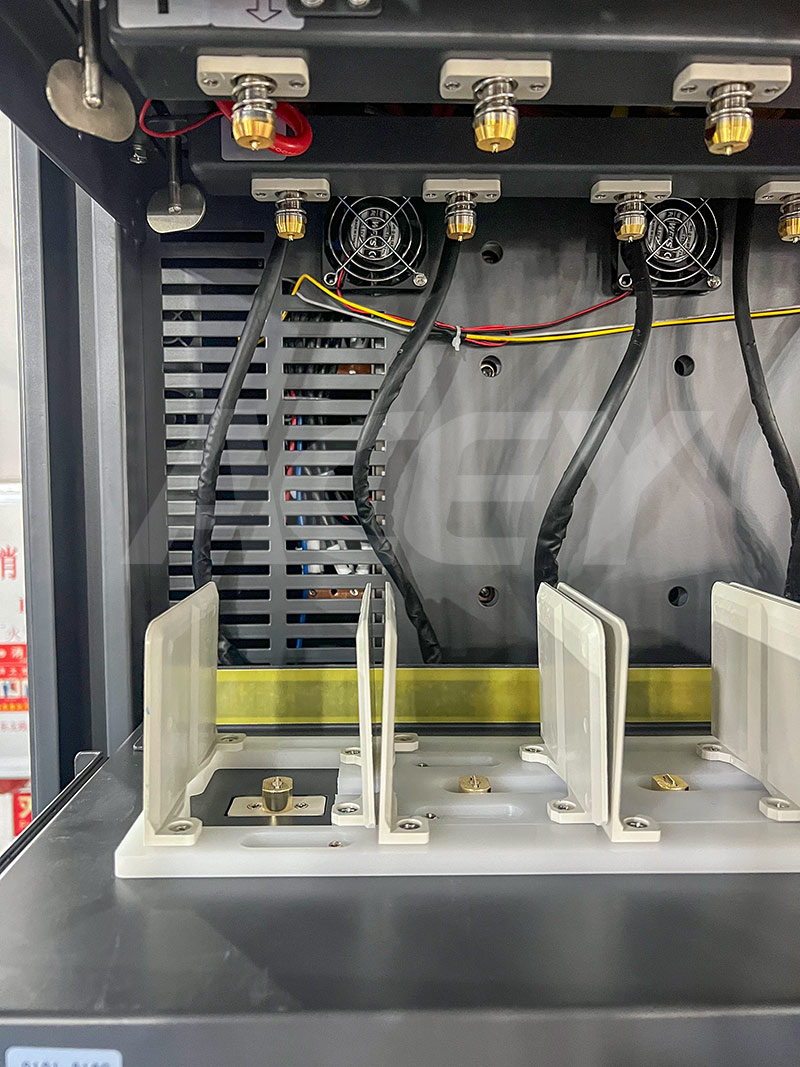

| 조명기구 유형 | 플랫헤드 클램프, 악어 클립(선택 사양) |
| 조명기구 간격 | 81mm |
| 로딩 방식 | 모터로 위쪽으로 밀어 올리는 방식 |
| 채널 제어 모드 | 각 배터리는 독립적인 정전류 및 정전압 소스를 갖추고 있어 충격 없이 안정적인 작동을 보장합니다. |
| 시작, 정지, 일시 정지, 재개 및 보호 기능을 지원합니다. | |
| 각 채널에는 독립적인 정전압 및 정전류 하드웨어 제어 회로가 장착되어 있습니다. | |
| 각 채널의 충전 및 방전 전류 정확도는 소프트웨어를 통해 자동으로 보정할 수 있습니다. | |
| 작동 전원 공급 장치 | 3상 5선식 교류 380V±10%, 50Hz |
| 역률 | 0.99 @220VAC, 최대 부하, 계통 THDu ≤2% |
| 현재 고조파 | <5% @220VAC, 최대 부하, 계통 THDu ≤2% |
| 전력 모듈 효율 | 충전 80% 이상, 방전 70% 이상 |
| 작동 전력 소비량 | ≤22.6kW |
| 장비 고장률 | <1% |
| 상태 표시기 | 3색 상태 표시등 |
| 냉각 방식 | 자연 공기 흡입, 상향 공기 배출 |
| 전력 부품 보호 | 계통 전압 과전압 보호; 계통 주파수 과전압 보호 |
| 채널 파라미터 | |
| 목 | 사양 |
| 전압 측정 범위 | DC 0–5V |
| 배터리 전압 범위 | 충전: DC 0–4.5V; 방전: DC 4.5–2V |
| 정전압 범위 | DC 2–4.5V |
| 전압 정확도 | ±(측정값의 0.5‰ + 전체 스케일의 0.5‰) |
| 전압 제어 해상도 | 1mV |
| 전압 샘플링 해상도 | 1mV |
| 현재 범위 | 충전: DC 120mA–60A; 방전: DC 120mA–60A |
| 현재 정확도 | ±(측정값의 0.5‰ + 전체 스케일의 0.5‰) |
| 현재 제어 해상도 | 1밀리암페어 |
| 현재 샘플링 해상도 | 1밀리암페어 |
| 현재 상승 시간 | ≤50ms, 90% 부하 |
| 채널 시작 시간 | ≤50ms, 90% 부하 |
| 소프트웨어 기능 | |
| 목 | 사양 |
| 제어 방법 | 컴퓨터 제어 작동, 캐비닛 전체 제어, 스캐닝 시스템 포함 |
| 통신 방법 | RS485 직렬 통신, 전송 속도 57600 / TCP 통신 |
| 프로세스 설정 | 최대 64단계의 작동 단계와 256회의 사이클을 설정할 수 있습니다. |
| 충전 모드 | 정전류, 정전압, 정전류 및 정전압 |
| 충전 차단 조건 | 전압, 전류, 시간, 용량, -ΔV |
| 방전 모드 | 정전류, 정전력, 정저항 |
| 방전 차단 조건 | 전압, 시간, 용량 |
| 시간 범위 | 단계별로 0~3000분 |
| 시간 정확도 | ≤±1‰ |
| 샘플링 검사 주기 | 1~60초, 선택 가능 |
| 배터리 분류 | 용량, 시간, 개방 회로 전압, 방전 플랫폼 등을 기준으로 정렬합니다. |
| 데이터 처리 | 전압, 전류, 시간, 용량 및 기타 데이터를 기록하고, 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중앙값 전압 등을 자동으로 계산합니다. 데이터 곡선과 사이클 그래프를 제공하며, TXT, Excel, Word 또는 MDB 데이터베이스 형식으로 내보내기를 지원합니다. |
| 소프트웨어 보호 기능 | |
| 아니요. | 보호 기능 |
| 1 | 충전 과전압 보호 및 충전 저전압 보호 |
| 2 | 방전 과전압 보호 및 방전 저전압 보호 |
| 3 | 충전/방전 전압 추세 보호 |
| 4 | 전압 변동 보호 |
| 5 | 전류 변동 보호 |
| 6 | 하드웨어를 통한 배터리 역극성 연결 보호 |
| 7 | 전력 트랜지스터 단락 보호 |
| 8 | 채널 용량 경보 보호 / 타임아웃 보호 |
| 9 | 전압 샘플링 차단 보호 |
| 10 | 전압 이상치 보호 |
| 11 | 용량 이상치 보호 |
| 12 | 공정 시작 전 개방 회로 전압을 감지합니다. 개방 회로 전압이 허용 범위를 벗어난 채널은 작동이 중지됩니다. |
| 13 | 전원 차단 보호 및 데이터 중단 지점 복구 |
