배터리 팩 조립 공정 시리즈 6 - 전기적 성능 테스트

June 04 , 2025
배터리 팩 조립 공정 시리즈 6 - 전기적 성능 테스트


전기 성능 시험은 배터리, 모터, 전자 제어 및 기타 시스템의 성능을 과학적으로 정량화하여 신에너지 자동차의 내구성에 대한 실제 데이터 기반을 제공합니다. 이는 PACK 제조 공정의 핵심 공정입니다.

전기 성능 시험 내용: 용량 및 에너지 시험, 전력 및 내부 저항 시험, 에너지 효율 시험, 시동 시험, 자가 방전 시험, 충전 수용 시험, 수명 시험 등 .

01 용량 및 에너지 테스트

주요 목적 : 다양한 조건에서 배터리 시스템의 사용 가능한 용량과 에너지를 측정합니다.

일반적으로 주변 온도는 시험 결과에 더 큰 영향을 미치며, 배출 메커니즘도 어느 정도 영향을 미칩니다.

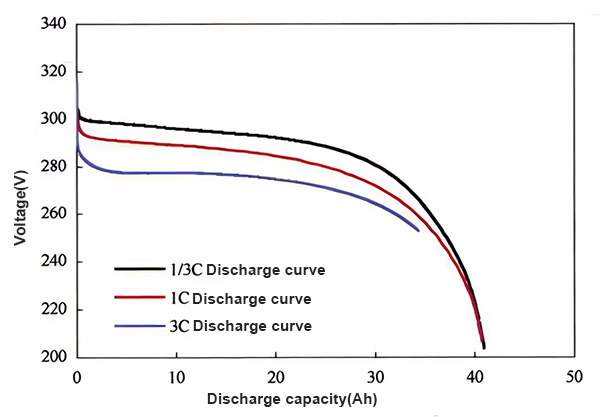

Discharge capacity curves of different rates at the same temperature

동일한 온도에서 다른 속도의 방전 용량 곡선

동일한 환경에서 방전율이 클수록 시스템의 방전 용량은 작아집니다. 예를 들어, 동일한 전기 자동차라도 고속 주행 조건에서는 주행 거리가 짧지만, 저속 주행 조건에서는 더 먼 거리를 주행할 수 있습니다.

주변 온도가 낮을수록 시스템의 방전 용량은 작아집니다. 저온 환경에서는 전기 자동차의 에너지(주행 거리)를 할인해야 하는 경우가 많습니다.

02 전력 및 내부 저항 테스트

콘텐츠: 다양한 온도에서 배터리 시스템의 사용 가능한 전력과 DC 내부 저항을 결정합니다.

주요 기준 : ISO 12405 및 FreedomCAR

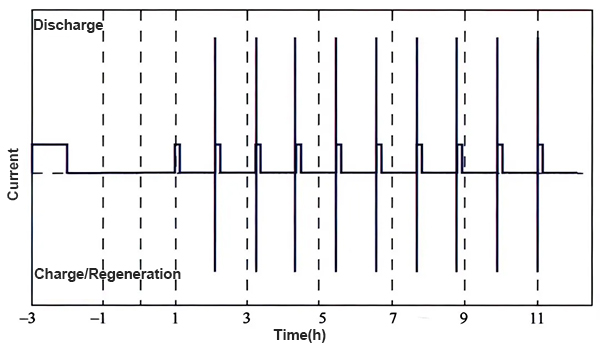

Power and internal resistance - ISO 12305 test conditions diagram

전력 및 내부 저항 - ISO 12305 테스트 조건 다이어그램


전력 및 내부 저항 시험은 배터리 시스템의 성능을 평가하는 중요한 방법으로, 주로 고온 및 저온 환경에서의 시험 단계와 하이브리드 전력 펄스 시험(HPPC)이 포함됩니다.

1) 고온 및 저온 환경에서의 전력 및 내부 저항 시험

테스트 단계 :
  1. SOC 조정 : 실내 온도에서 배터리 시스템의 SOC를 목표값으로 조정합니다.
  2. 온도 균형 : 배터리 시스템을 목표 주변 온도(높거나 낮은 온도)에 두고 온도가 균형을 이룰 때까지 기다립니다.
  3. 테스트 실행 : 목표 온도에서 전력 및 내부 저항 테스트를 수행합니다.

2) 하이브리드 파워 펄스 테스트(HPPC)

  • 테스트 목적 : 배터리 시스템의 DC 내부 저항과 10%SOC~90%SOC 범위에서 사용 가능한 전력을 결정합니다.
  • SOC 간격 : 10%SOC.
  • 시험방법 : HPPC 테스트는 펄스 전류를 인가하여 배터리 시스템의 전압 응답을 측정하여 내부 저항과 전력을 계산합니다.

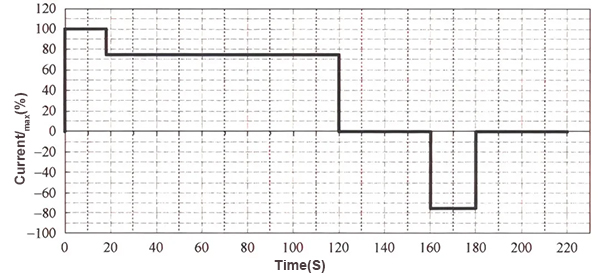

HPPC test diagram
HPPC 테스트 다이어그램

03 에너지 효율 테스트

에너지 효율 테스트의 주요 목적은 충전 및 방전 시 배터리 팩의 에너지 변환 효율과 에너지 이용률을 평가합니다. 다양한 유형의 응용 시나리오에 대한 에너지 효율성을 측정하는 방법에는 몇 가지 차이가 있습니다.

1) 고전력 응용 : 고속 에너지 피드백에서 시스템의 회복 및 활용 효율성을 테스트하는 데 중점을 둡니다.
시험방법 : 고속 충전 및 방전 사이클을 시뮬레이션하고, 에너지 회수 효율과 변환 효율을 측정하고, 동적 부하 조건에서 시스템 성능을 평가하는 것이 포함될 수 있습니다.

2) 고에너지 응용 : 다양한 주변 온도에서 충전 성능을 테스트하는 데 중점을 둡니다.
시험방법 : 다양한 충전 전략(예: 정전류 충전, 정전압 충전, 펄스 충전 등)이 배터리 성능에 미치는 영향을 평가하고, 충전 효율을 측정하고, 장기간 충전 및 방전 사이클에서 배터리의 성능 저하를 분석하는 것이 포함될 수 있습니다.

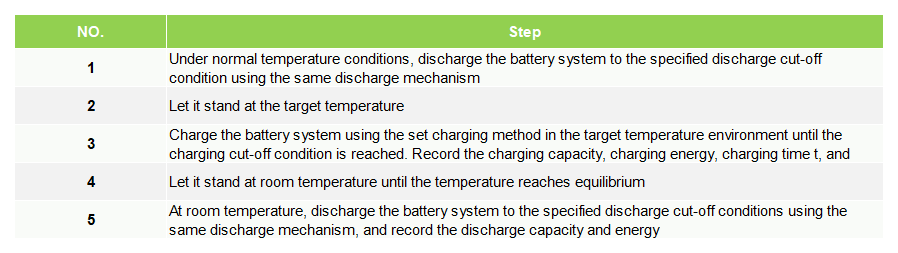

상온, 고온, 저온 조건에서 제조사가 지정한 충전 메커니즘으로 충전 종료 조건에 도달할 때까지 충전한 후, 상온 조건에서 동일한 방전 메커니즘으로 방전하여 다양한 조건에서 충전 가능 용량과 에너지를 검증합니다.

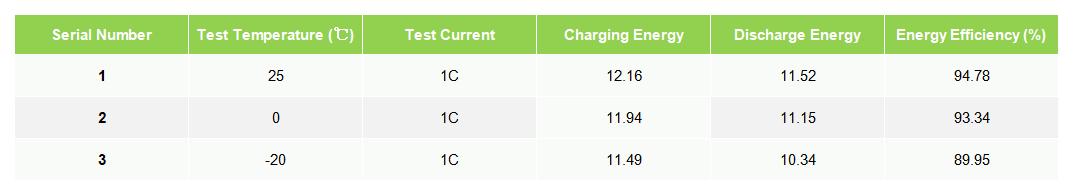

배터리 팩 샘플의 에너지 효율 테스트 결과

Energy efficiency test results of a battery pack sample

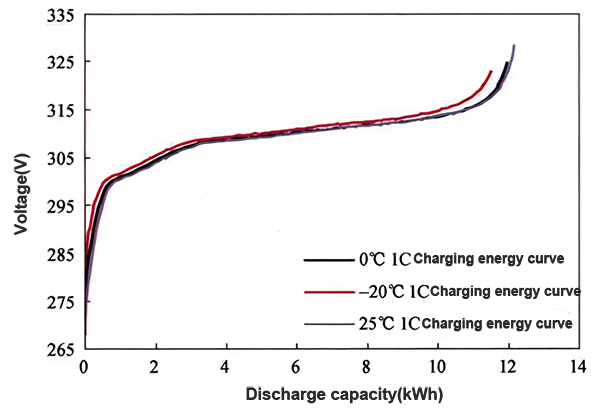

Charging energy curves at different temperatures in energy efficiency test

에너지 효율 테스트에서 다양한 온도에서의 충전 에너지 곡선

04 시동 테스트

목적 : 확인하다 낮은 온도와 낮은 SOC에서의 시동 전력 출력 능력.

시험방법 : 일정 전압 방전, 제조업체가 지정한 최대 펄스 방전 전류를 전류 상한으로 사용하고 방전 펄스가 끝날 때 전압 U와 전류 I를 수집합니다.

i번째 정전압 방전의 평균 전력:



저온 시동 전력:



05 자가방전 테스트


목적 : 확인하다 장기 보관 중 전원 배터리 시스템의 충전 유지/회수 기능 . 동시에, 자가방전 성능 시험에서 최소 모니터링 단위의 전압 차이는 시스템 내에 숨겨진 내부 단락 위험이 있는지 여부를 판단하는 근거로 사용될 수 있습니다.


테스트 과정:

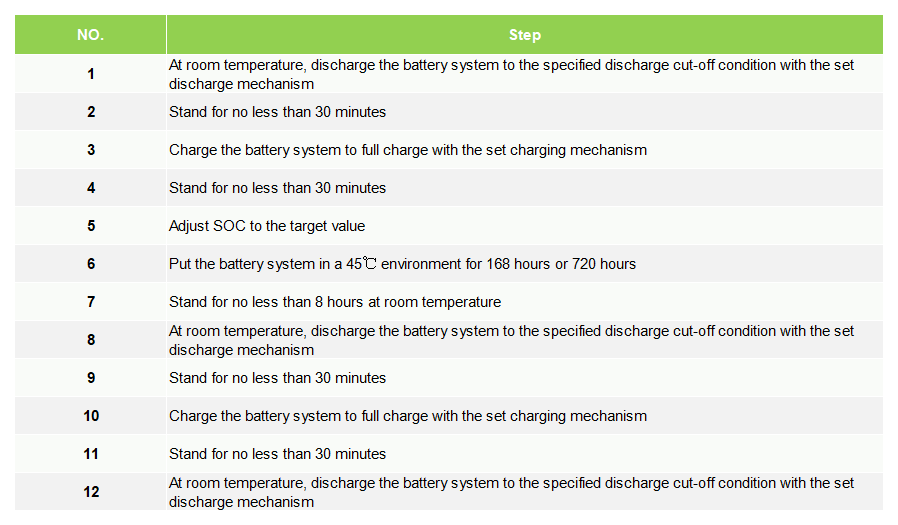

Self-discharge test process


06 충전 수용 테스트


목적 : 다양한 조건에서 전원 배터리 시스템의 충전 용량을 확인합니다.


테스트 과정:


07 수명 테스트

작업 조건 수명 시험의 목적 : 급속 충전 및 방전 시뮬레이션 조건에서 전력 배터리 시스템의 수명 변화 추세를 어느 정도 반영합니다.

순수 전기 승용차 배터리의 작동 조건 사이클 수명 시험을 위한 단계

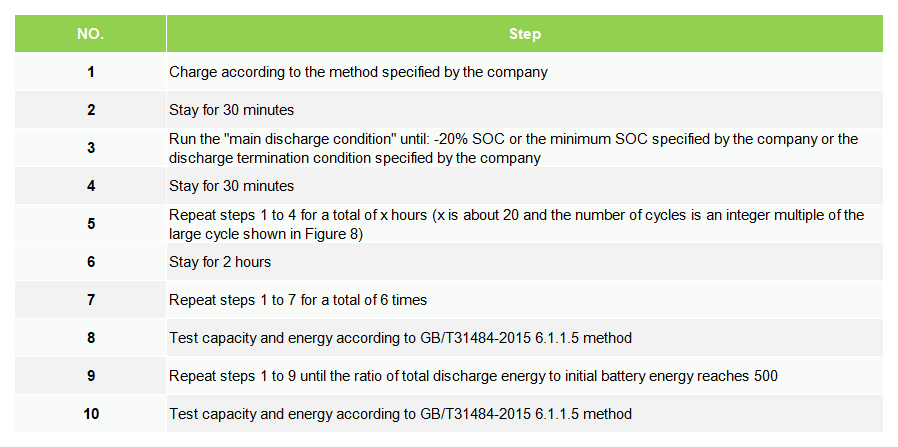

Steps for the working condition cycle life test of pure electric passenger vehicle battery

전력 배터리 팩 제조 공정 중에는 안전성, 성능 및 일관성을 보장하기 위해 다양한 테스트 장비가 필요합니다. 배터리 셀 분류기 , 배터리 충전 방전 기계, 절연 내전압 시험기, 배터리 내부 저항 시험기, 기밀성 시험기, EOL(End of Line) 종합 시험 시스템, 진동 시험대, 환경 배터리 시험 챔버 , BMS 하드웨어 인더루프(HIL) 테스트 벤치, 단락 테스터 등은 셀 분류, 모듈 용접 품질, 팩 밀봉, 환경 신뢰성, BMS 기능 검증 및 안전 테스트와 같은 주요 링크를 다루며, 국제(예: ISO 12405, UN38.3) 및 국내(예: GB 38031) 표준 요구 사항을 충족하고 배터리 팩의 신뢰성과 서비스 수명을 보장합니다.
