ACEY-10000T 스폿 용접기는 소량 배터리 팩 생산, 프로토타이핑 및 샘플 준비를 위해 설계된 소형 갠트리 스폿 용접 솔루션으로, 10000A 트랜지스터 용접 출력과 지능형 용접 모니터링 기능을 제공합니다.
상표:
ACEY제품 번호.:
ACEY-10000T응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 set지불:
T/T제품 원산지:
China리드 타임:
7-35 daysACEY 10000A 배터리 팩 용접용 갠트리 스폿 용접기
제품 설명

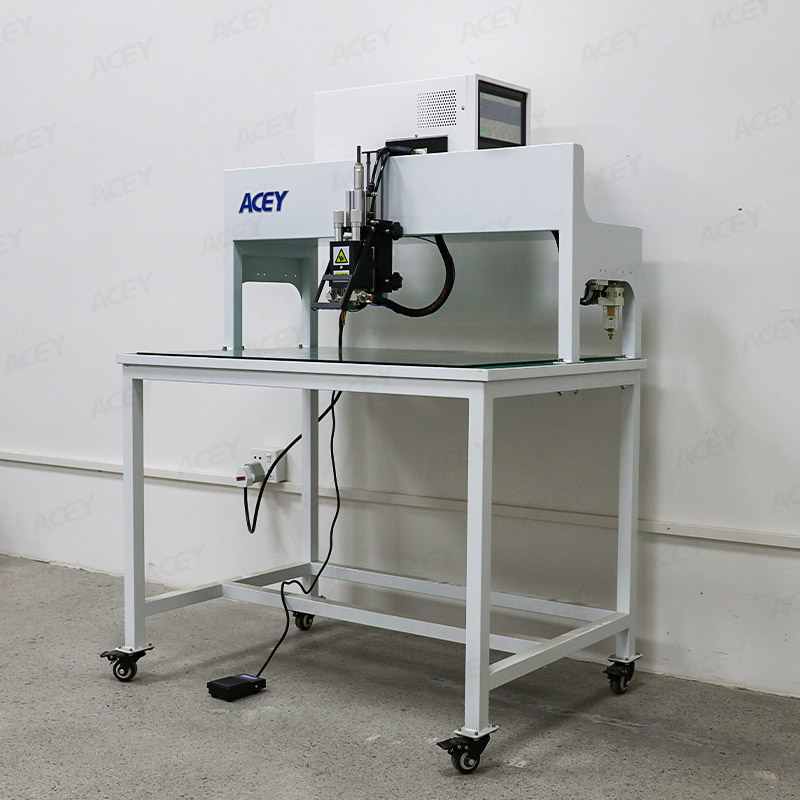

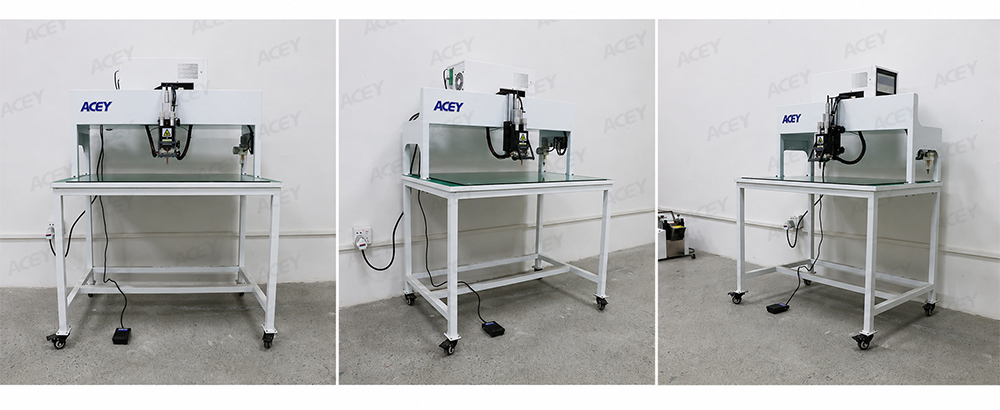

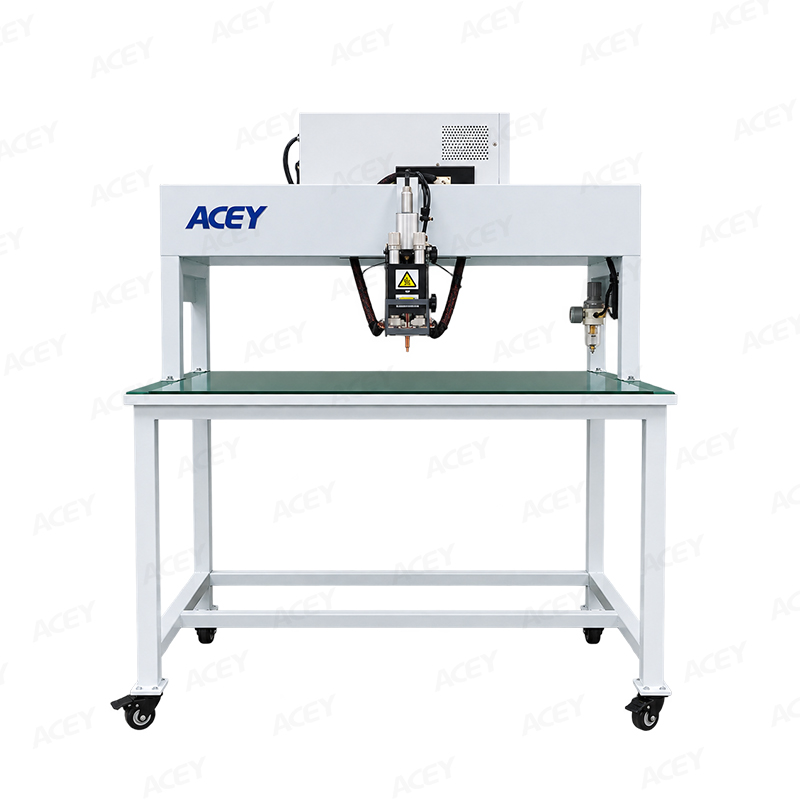

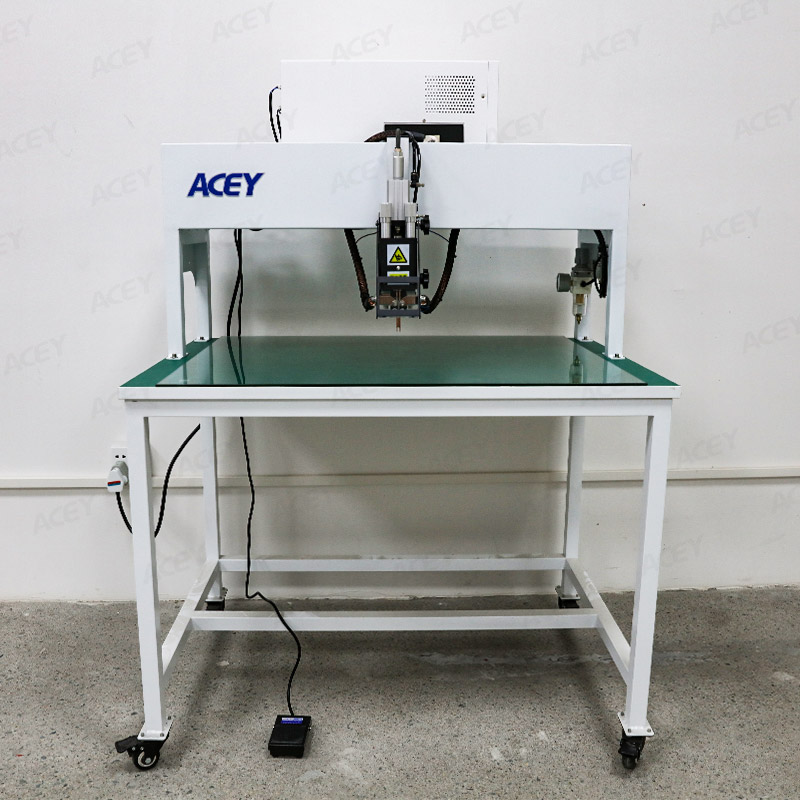

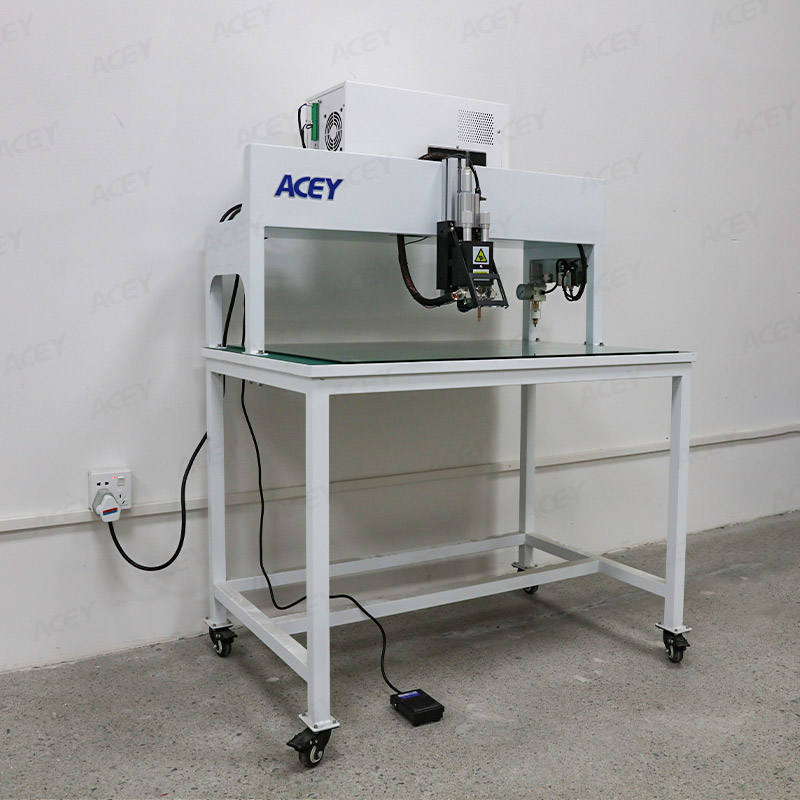

ACEY-10000T 갠트리 스폿 용접기는 원통형 배터리 팩 용접을 위해 설계되었으며, 배터리 팩 시제품 제작, 샘플 준비, 연구 개발 및 소량 생산에 적합합니다. 개방형 갠트리 구조는 다양한 원통형 배터리 팩 구성과 용접 배치에 맞는 유연한 작업 영역을 제공합니다.
산업용 모듈식 지능형 제어 플랫폼과 10,000A 트랜지스터 용접 전원 공급 장치를 탑재하여 안정적이고 효율적인 스폿 용접을 제공합니다. 이 시스템은 용접 추적, 스패터, 가용접, 약한 용접 및 누락 용접을 포함한 용접 상태를 모니터링하고 기록할 수 있으며, 비정상 상태에 대한 경보 기능을 제공합니다.
리튬 용접기은 다양한 원통형 셀 및 배터리 팩 용접 요구 사항에 따라 공압식 또는 전동식 용접 헤드로 구성할 수 있습니다. 유연한 작동을 위해 설계되었으며, 특히 소량의 원통형 배터리 팩을 개발, 테스트 또는 생산해야 하는 고객에게 적합합니다.

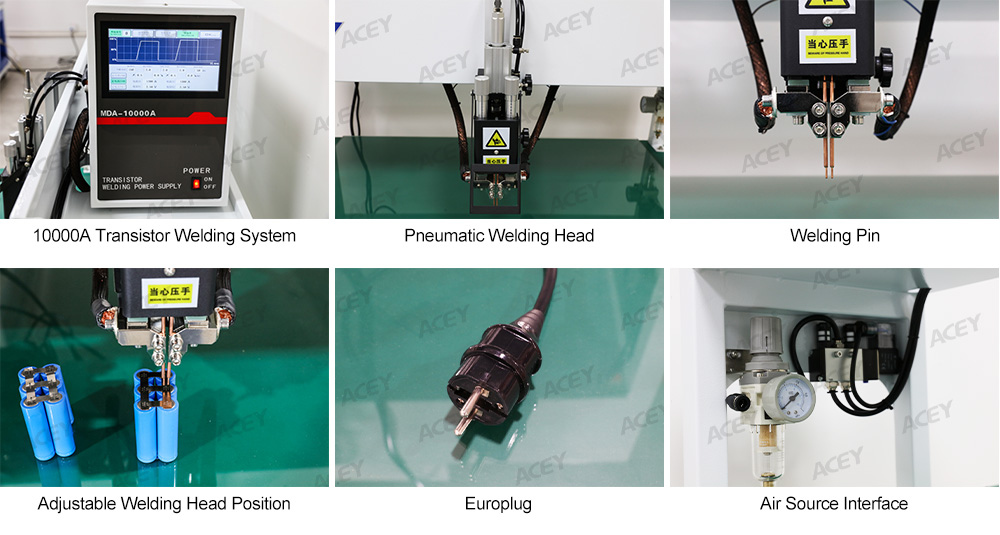

주요 특징 및 기계 세부 정보
*10,000A 용접 전류
고전류 트랜지스터 용접 시스템
*0.08–0.3 mm 니켈 소재
니켈 도금 강철 및 순수 니켈 지원
*원통형 배터리 셀용
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140
*지능형 용접 모니터링
스패터, 가용접, 약한 용접 및 누락 용접 감지
주요 사양
| 장비 유형 | 갠트리 스폿 용접기 |
| 응용 분야 | 원통형 배터리 팩 용접 |
| 용접 전류 | 10000 A |
| 용접 전원 공급 장치 | 트랜지스터 용접기 |
| 제어 방식 | 풋 스위치 |
| 용접 헤드 | 공압식 / 전동식 |
| 용접 모니터링 | 용접 추적, 스패터, 가용접, 약한 용접, 누락 용접 |
| 냉각 방식 | 강제 공랭식 |
| 총 전력 | ≤1.5 kW |
| 전원 공급 | 220V / 380V, 50Hz/60Hz |
| 크기 | 약 900 × 650 × 1220 mm |
| 무게 | 약 59kg |
이 원통형 배터리 스폿 용접기를 선택해야 하는 이유는 무엇인가요?
원통형 배터리 용접을 위한 지능형 용접 모니터링
이 장비는 용접 공정을 모니터링하고 비정상적인 용접 상태를 기록하는 산업용 등급의 모듈식 지능형 제어 플랫폼을 탑재하고 있습니다.
*용접 추적
용접 작업을 추적하여 용접 지점이 요구된 순서에 따라 처리되도록 지원합니다.
*스패터 감지
비정상적인 용접 스패터를 모니터링하고 이상 상태가 감지되면 경고를 제공합니다.
*가용접 감지
예상된 용접 결과가 제대로 달성되지 않았을 수 있는 용접 작업을 식별하는 데 도움을 줍니다.
*약한 용접 모니터링
불충분한 용접 성능을 초래할 수 있는 잠재적인 비정상 용접 상태를 모니터링합니다.
*누락 용접 감지
누락된 용접 지점을 식별하고 불완전한 배터리 팩 용접의 위험을 줄이는 데 도움을 줍니다.
*경고 및 기록
비정상적인 용접 상태는 작업자 검사 및 공정 관리를 위해 시스템을 통해 기록 및 보고할 수 있습니다.
원통형 배터리 적용 분야
지원되는 원통형 셀
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140
일반적인 적용 분야
전동 공구 · 전기 자전거 · 전동 스쿠터 · 휴대용 전원 장치 · 에너지 저장 시스템 · 드론 · 전기 모빌리티
참고:32140 및 33140과 같은 대형 원통형 셀은 높이 조정형 장비 구성이 필요합니다.

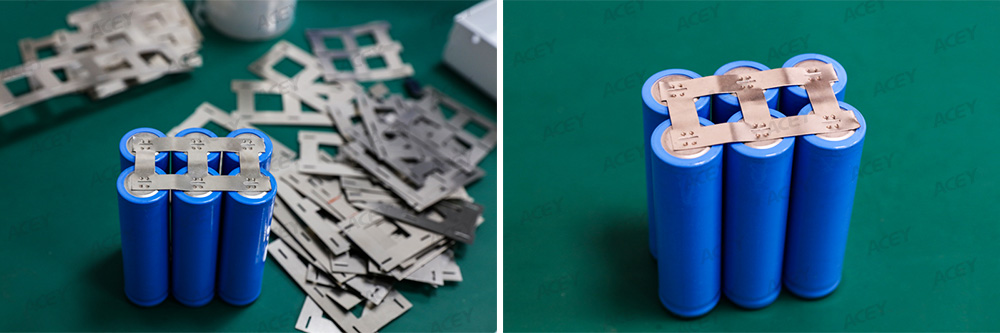

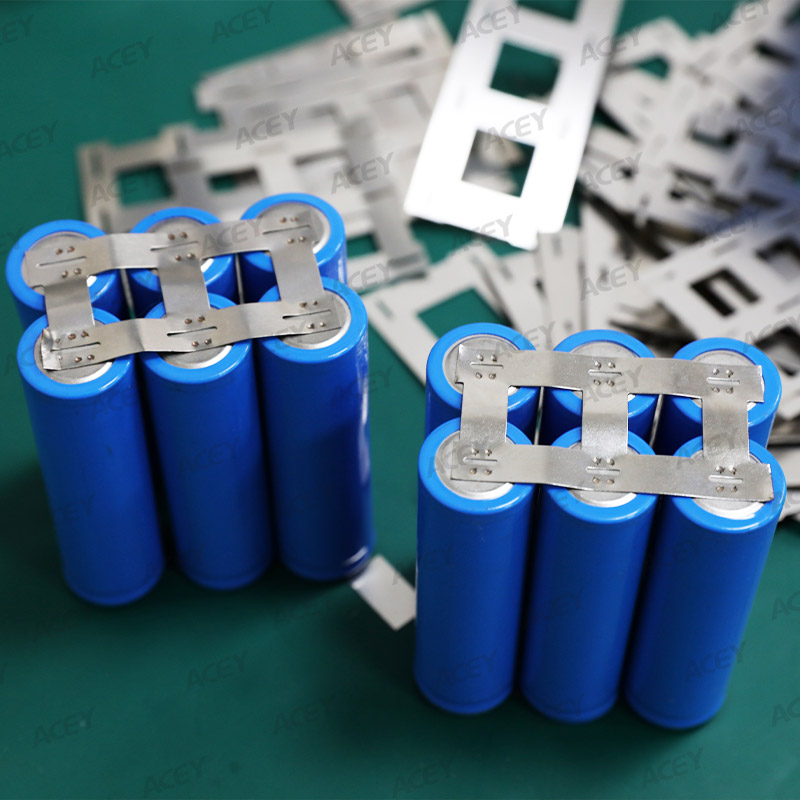

용접 재료 및 두께
지원되는 용접 재료
재료 두께
작동 방식
01. 배터리 팩 위치 설정
원통형 셀은 필요한 배터리 팩 구성에 따라 배열되고 위치가 설정됩니다.
02. 용접 지점 정렬
용접 헤드가 필요한 용접 지점 위에 위치합니다.
03. 용접 활성화
작업자가 풋 스위치를 사용하여 용접 사이클을 활성화합니다.
04. 스폿 용접
트랜지스터 용접 전원 공급 장치가 용접 전극을 통해 제어된 용접 전류를 전달합니다.
05. 용접 모니터링
시스템은 용접 공정을 모니터링하고 스패터, 허위 용접, 약한 용접 및 용접 누락과 같은 비정상 상태를 기록합니다.

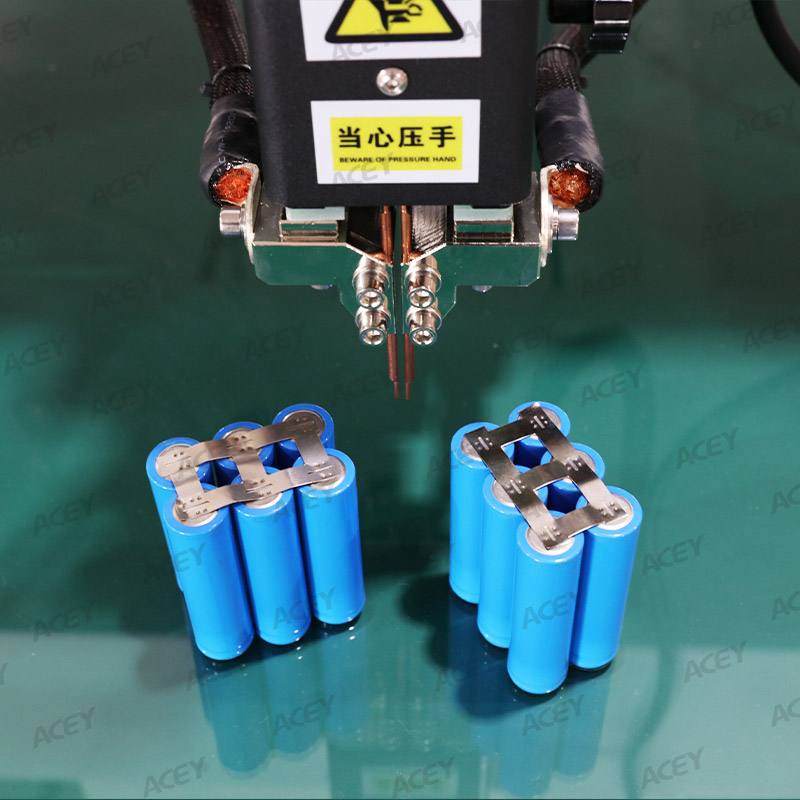

용접 헤드 옵션
공압식 용접 헤드
공압식 용접 헤드는 반복 가능한 원통형 배터리 용접을 위해 제어된 전극 이동과 용접 압력을 제공합니다.
공기 압력: 0.4–0.6 MPa
전기식 용접 헤드
전기식 용접 헤드는 압축 공기가 필요하지 않은 응용 분야를 위한 대체 구성을 제공합니다.
기술 사양
| 항목 | 사양 |
| 기계 유형 | 갠트리 스폿 용접기 |
| 응용 분야 | 원통형 배터리 팩 용접 |
| 용접 전류 | 10,000 A |
| 용접 전원 공급 장치 | 트랜지스터 용접기 |
| 용접 제어 | 풋 스위치 |
| 용접 헤드 | 공압식 / 전기식 |
| 냉각 방식 | 강제 공랭식 냉각 |
| 총 전력 | ≤1.5 kW |
| 전원 공급 | 220V 또는 380V, 50Hz/60Hz |
| 공기 압력 | 0.4–0.6 MPa, 공압식 유형 |
| 작동 온도 | -30°C ~ 50°C |
| 상대 습도 | ≤90% |
| 소음 수준 | ≤80 dB |
| 치수 | 약 L900 × W650 × H1220 mm |
| 중량 | 약 59 kg |
| 하중 요구사항 | ≤200 kg/m² |
| 접지 | 직접 접지 |
| 설치 환경 | 평평하고 진동 및 충격이 없는 환경 |
| 작동 환경 | 오염 및 강한 전자기 간섭이 없는 환경 |
| 주요 구성 요소 | 프레임, 용접 테이블, 용접 헤드, 용접 전원 공급 장치 |
| 외관 색상 | 컴퓨터 화이트, 맞춤 설정 가능 |
맞춤형 원통형 배터리 팩 용접 솔루션이 필요하신가요?
용접 성능은 원통형 셀 크기, 연결 재료, 재료 두께, 용접 패턴 및 요구되는 용접 강도에 따라 달라집니다.
ACEY는 배터리 팩 구조와 용접 요구사항을 평가하여 적합한 용접 헤드, 고정구 및 용접 매개변수를 결정하는 데 도움을 드릴 수 있습니다.
배터리 사양을 보내주세요:
자주 묻는 질문
*이 스폿 용접기는 어떤 원통형 배터리 셀을 용접할 수 있나요?
ACEY 갠트리 스폿 용접기는 원통형 배터리 셀용으로 설계되었으며, 18650, 21700, 26650, 32650, 32700, 32140 및 33140을 포함합니다. 기계 구성은 셀 크기와 배터리 팩 구조에 따라 조정할 수 있습니다.
*이 기계는 어떤 재료를 용접할 수 있나요?
이 기계는 원통형 배터리 팩 연결에 사용되는 니켈 도금 강철과 순수 니켈 용접용으로 설계되었습니다.
*어떤 재료 두께를 용접할 수 있나요?
권장 용접 재료 두께 범위는 니켈 도금 강철 및 순수 니켈 재료의 경우 0.08–0.3 mm입니다. 실제 용접 결과는 재료 특성, 두께, 전극 구성 및 용접 매개변수에 따라 달라집니다.
*이 기계에는 어떤 용접 모니터링 기능이 있나요?
지능형 제어 시스템은 스패터, 가용접, 약한 용접 및 누락 용접을 포함한 용접 상태를 모니터링하고 기록할 수 있으며, 작업자가 비정상적인 용접 상태를 식별하고 생산 일관성을 향상할 수 있도록 알람 기능을 제공합니다.
