6V 300A 에너지 피드백 리튬이온 배터리 사이클 시험기

ACEY-HRCDS-6V300A-16CH는 리튬이온, 납축전지, 카드뮴 니켈, 니켈 수소 및 기타 배터리의 수명 시험 및 품질 관리에 사용됩니다. 사이클 수명, 용량, 충방전 특성, 충전 유지율, 충방전 효율, 과충전/과방전 내구성, 펄스 및 작동 조건 시험 등 다양한 시험을 지원합니다.

  • 상표:

    ACEY
  • 제품 번호.:

    ACEY-HRCDS-6V300A-16CH
  • 응낙:

    CE Certified
  • 보증:

    One Year warranty with lifetime support
  • 주문 (Moq) :

    1 Set
  • 지불:

    T/T
  • 제품 원산지:

    China
  • 리드 타임:

    7days
제품 카탈로그
  • 제품 상세 정보

6V 300A 에너지 피드백 리튬이온 배터리 사이클 테스터


장비 작동 환경

  • 전체 캐비닛의 전원 공급: AC 380V±10%, 주파수: 50HZ±5%.
  • 전체 캐비닛의 최대 입력 전력: 57.6kW (16CH)
  • 작동 온도: 0℃~45℃.
  • 주변 습도: 85% R.H 이하 (결로 없음).
  • 강한 진동이 없고, 부식성 가스 및 인화성 및 폭발성 가스가 없는 환경.
  • 해상도: AD 16비트.


장비 구성

번호 종류 제품명 제품 모델 수량 비고
1 시험 장비 충방전 시험 장비 ACEY-HRCDS-6V300A-16CH 16CH
2 캐비닛 충방전 장비 캐비닛 / 1개 기본적으로 전원 입력선 없음
3 컴퓨터 컴퓨터 Dell 컴퓨터 I5-12500 프로세서/16G 메모리/256G SSD + 1T HDD/3개의 네트워크 포트 1개 선택사항, 마우스, 키보드 포함 21.5 인치 디스플레이
4 액세서리 충방전 시험선 / 16 각 채널마다 3.5미터 길이의 시험선 1세트 포함 (고정구 포함) 고정구)
5 액세서리 스위치 TP-LINK TL-SF1008VE 1개
6 액세서리 통신 액세서리 통신선/크리스탈 헤드 등 여러 개 통신용
7 액세서리 USB 플래시 드라이브 16G 1개 시험 소프트웨어 등 포함
8 액세서리 파일 / 1개 시험 보고서, 포장 목록 등


제품 특징

  • 다중 범위 전류 지원:0.05A-50A (정확도 ≤0.03%FS), 50A-200A (정확도 ≤0.03%FS), 200A-300A (정확도 ≤0.03%FS).
  • 최소 방전 전압:-6V.
  • 높은 신뢰성, 낮은 노이즈 및 높은 에너지 밀도로 실험실 사용에 적합합니다.
  • 에너지 피드백 (최적 그리드 효율 70%):에너지 피드백 방식으로 충전 및 방전 모두 에너지 효율적이며, 상당한 전력 비용을 절감하고 열 방산으로 인한 에어컨 비용을 줄입니다.
  • 고정구 접촉 임피던스 모니터링:불량한 단자 접촉이나 시간 경과에 따른 산화로 인한 안전 문제를 방지합니다.
  • CCCV 충전:충전 과정에서 전압 또는 전류 서지 없이 원활하게 전환되어 피크 전류로 인한 열 집중을 효과적으로 방지하고, 전극 분말 탈락, 마이크로 단락, 아이솔레이션 효과 또는 과충전으로 인한 PCB 보호 메커니즘 작동을 방지합니다.
  • 안정적이고 고정밀 전류 및 전압 샘플링:고정밀, 고다이나믹 레인지 ADC/DAC 유닛을 사용하여 높은 전압 샘플링 정확도와 장기 안정성을 보장합니다.
  • DL 동적 부하 보호 기능:충전 및 방전 중 배터리를 효과적으로 보호하고, 느슨한 커넥터로 인한 스파크 및 전류 서지를 방지하여 MOSFET 및 퓨즈와 같은 배터리 부품을 보호합니다.
  • 전압 클램핑 기능:충전 중에 배터리 보호 작동 또는 장비 이상 발생 시 전압을 안전한 수준으로 클램핑하여 배터리 또는 배터리 보호 기판의 손상을 방지합니다.
  • ECD 및 EVD 보호:비적격 조건에서 보호 기능이 작동하는 배터리를 방지하고 식별하여 충전 또는 방전을 조기에 중지합니다.
  • 풍부한 소프트웨어 기능:"작동 조건 시뮬레이션 시험" 및 "충방전 시험"을 포함하며, 전문적인 데이터 분석 소프트웨어 플랫폼과 함께 R&D 시험 중 신속한 데이터 분석을 가능하게 합니다. 작동 조건 시뮬레이션 시험은 밀리초 수준의 시험 검증을 위해 조건 파일(Excel 형식, 시간-전류 또는 시간-전력 모드) 가져오기를 지원합니다.
  • 타사 장치 제어 지원:시험 중 환경 챔버와 같은 장치를 제어하며, 배터리 시험 요구 사항을 충족하기 위해 관련 시험 데이터를 함께 저장합니다(선택 사항, 타사 프로토콜 필요).
  • 용량 보정 기능:특정 단계의 방전 용량을 다양한 사이클 시험의 현재 및 용량 판정 조건의 기준으로 지정합니다.
  • RSOC 용량 재충전 시험 지원:이전 사이클의 충방전 용량(또는 이전 단계의 누적 용량)을 다음 단계의 용량 판정 조건 설정 기준으로 사용합니다.
  • 누적 용량 SOC 기능(AH 계산기):미리 설정된 셀 용량을 기반으로 실시간 누적 용량을 계산하여 단계 판정 조건으로 사용합니다.
  • 단일 채널 자동 Excel 내보내기:관련 시간 노드/내보내기 경로를 정의하여 해당 채널의 Excel 파일을 자동으로 생성합니다.
  • 데이터 통계 기능:온라인 및 과거 데이터 통계 포함.


제품 파라미터

번호 항목 ACEY-HRCDS-6V300A-16CH
1 주요 채널 4CH/모듈
2 채널 작동 모드 완전히 독립적입니다.
3 주요 채널 작동 모드 충전: CC, CV, CCCV, CC에서 CV로 전환 시 전압 또는 전류 영향 없음.
방전: CD, CP, CR, DCCV.
정상, 펄스 시험, 작동 조건 시험, DCIR 시험.
주요 채널 시험 차단 조건 시간, 총 전압, 총 전류, 용량, -ΔV, Vcell, RSOC 등
4 주요 채널 전압 단일 채널 시험 범위 -6V~6V
최소 방전 전압 -6V (장치 포트 전압)
정확도 ≤0.03%FS(@25℃±10℃), ≤0.1%FS(@0-15℃, 35-45℃)
해상도 1mV
주요 채널 전류 단일 채널 시험 범위 ±300A
최소 출력 전류 50mA
정확도 50mA--50A: 0.05%FS(@25℃±10℃)
50A--200A: 0.05%FS(@25℃±10℃)
200A--300A: 0.05%FS(@25℃±10℃)
해상도 1mA
전류 시작 응답 시간 <4ms(0%FS~100%FS)
시간 해상도 10mS
보조 온도 (선택 사항) 범위 -20℃~100℃
정확도 ±1℃(0℃~70℃)
해상도 0.1℃
전력 출력 전력 단일 채널 연속 작동 전력 1800W
안정성 ±0.1%FS
5 통신 LAN
6 제어 프로그램 전원이 꺼져도 데이터 보호를 지원하며, 전원 차단으로 인한 시험을 계속하거나 수동으로 중지하고 온라인으로 단계 매개변수를 수정할 수 있습니다.
사용자는 최소 전압, 최대 전압, 최소 전류, 최대 전류 등을 포함한 보호 조건을 설정할 수 있습니다.
사용자는 최소 전압, 최대 전압, 최대 온도, 최소 온도를 포함한 보조 채널 보호 조건을 설정할 수 있습니다.
사이클 시간 최대 9999
프로그래밍 가능한 단계 최대 9999
중첩 루프 최대 10계층
단계 시간 범위 제한 없음, h, min, s 지원
데이터 기록 최대 기록 시간:20ms, 전압 ≤0.1%FS, 전류 ≤0.1%FS
프로그램 기능 각 단계에는 하나 이상의 종료 조건이 있습니다.
7 데이터 표시 사이클 목록 순환 번호, 충방전 용량, 효율, 전력 및 평균 전압 등
프로세스 목록 프로세스 번호, 작동 모드, 프로세스 시간, 용량, 전력, DIR, 중간 전압, 차단 전압, 차단 전류 등
상세 목록 기록 번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력, 셀 온도 등
8 데이터 내보내기 데이터는 EXCEL, TXT 또는 다이어그램으로 내보낼 수 있습니다. 충방전 효율, 충방전 곡선, 전압, 용량, 전류-시간 특성 곡선 등을 제공합니다.
9 데이터 저장 파일로 저장
10 곡선 유형 X좌표: 총 시간, 충방전 용량, 사이클 시간, 전압, 전류, 용량.
Y좌표: 총 전압, 전류, 용량, 전력, 셀 온도(선택 사항), 충방전 용량 종료 등
11 소프트웨어 보호 전원 차단 데이터 보호, 전원 복구 시험 계속, OVP, ODP, OCP, UCP, OTP, 용량 보호, 비정상 전압 추세 보호, 비정상 전류 추세 보호, 비정상 전류 변동 보호, 비정상 전압 변동 보호, 비정상 충전 전압 증가율 보호, 비정상 방전 전류 감소율 보호.
하드웨어 보호 전원 차단, 개방 회로 및 단락 회로 보호. 역접속 또는 잘못된 연결 보호, OCP, OVP, OTP, 고정구 접촉 이상 보호.
경고 기능 비상시 자동으로 꺼짐, 전원 꺼짐 시 종료, 부하 자동 연결 및 분리.
12 바코드 스캔 바코드 시작 및 바인딩 시험 데이터를 지원하여 배터리를 신속하고 정확하게 분류합니다. 상세한 배터리 데이터베이스 관리 기능을 지원하며, 배터리 정보를 시험 데이터베이스에 연결하여 데이터베이스 시스템 관리가 용이합니다.
13 샘플링 단자 4극 샘플링. 구리 코 또는 기타 고정구.
14 에너지 소비 그리드로의 방전 전력 피드백
15 냉각 방식 강제 팬 냉각
소음 70dB 미만
IP 등급 IP20
16 수리 모듈식 구조. 예비 부품으로 교체 또는 수리 가능합니다.
17 소프트웨어 업데이트 하드웨어가 호환되지 않을 때까지 정기적인 소프트웨어 업그레이드 서비스를 제공합니다.


장비 사양

캐비닛 크기 600*800*1980mm
무게 ≤300KG
채널 수 16CH
비고: 위 그림은 참고용이며, 실제 제품과 다를 수 있습니다!

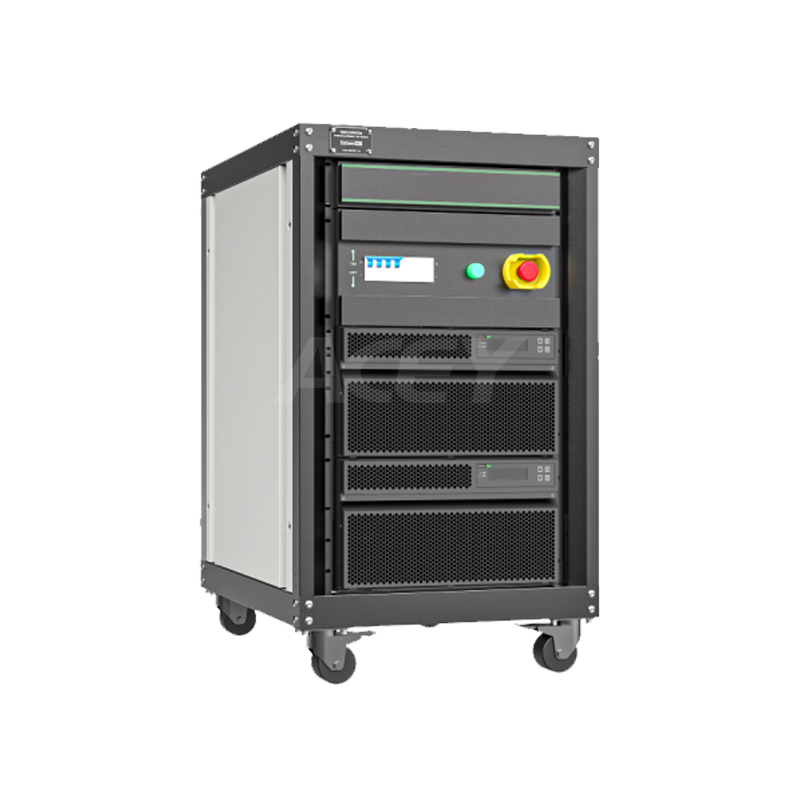

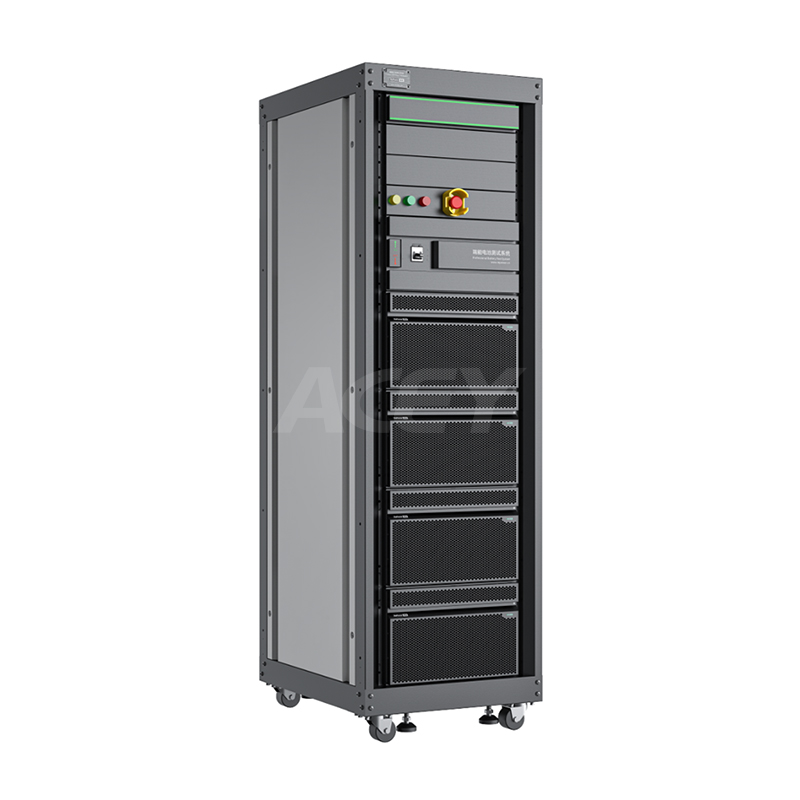

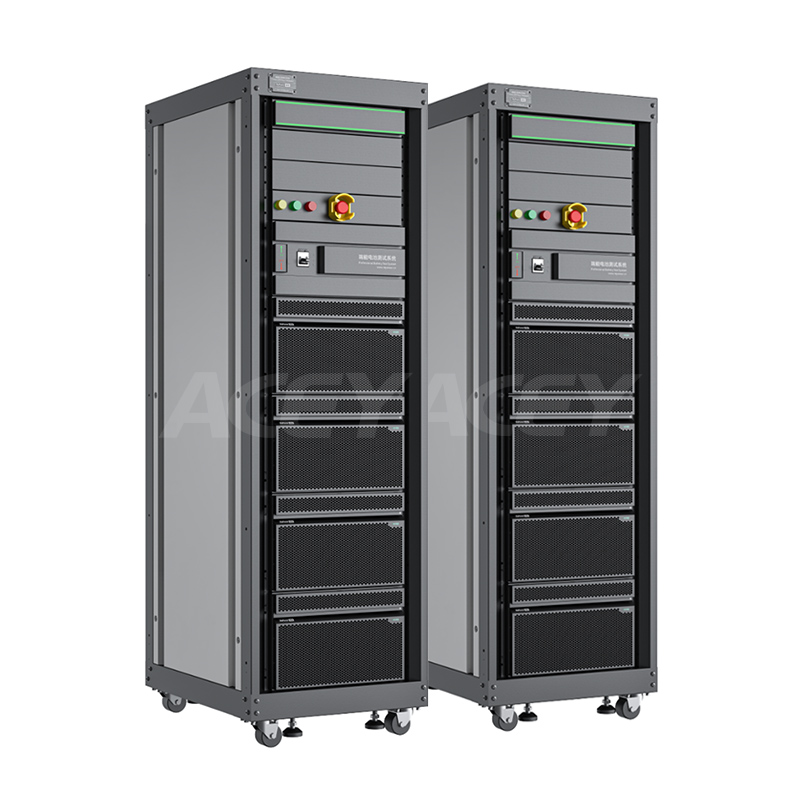

제품 사진


li ion battery life cycle tester
