상표:
ACEY제품 번호.:
ACEY-PAL-UAV응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 set지불:
T/T제품 원산지:
China리드 타임:
7-35 days제품 개요
ACEY-PAL-UAV 반자동 파우치 UAV 배터리 조립 라인은 드론 및 UAV에 사용되는 고출력 리튬 폴리머 배터리 팩 생산을 위해 설계되었습니다.
주요 응용 분야
이 생산 라인은 다음에 사용되는 파우치 배터리 팩 제조에 적합합니다:

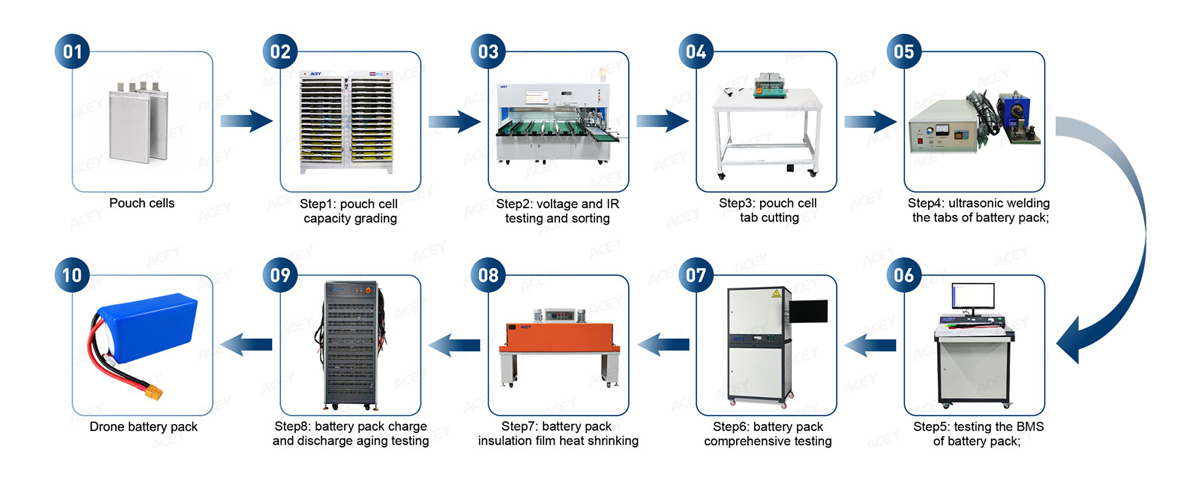

조립 공정
용접 공정
1단계: 배터리 셀 용량 등급 분류
각 파우치 셀은 제어된 조건에서 충전 및 방전되어 실제 용량, 전압 특성 및 충방전 성능을 측정합니다.
비정상적인 용량 또는 불안정한 성능을 가진 셀은 팩 조립 전에 식별할 수 있습니다.
권장 장비:
ACEY-PCT 시리즈 파우치 셀 용량 등급 분류기
2단계: 셀 전압 및 내부 저항 선별
셀은 전압 및 내부 저항에 따라 테스트되고 선별됩니다.
유사한 전기적 특성을 가진 셀을 함께 그룹화하여 배터리 팩의 일관성, 방전 성능, 사이클 수명 및 안전성을 향상시킵니다.
권장 장비:
ACEY-PCSM 시리즈 파우치 셀 선별기
3단계: 파우치 셀 탭 절단
용접 전에 양극 및 음극 탭을 요구되는 폭과 길이로 절단합니다.
일관된 탭 치수는 후속 조립 공정에서 위치 정확도와 용접 품질 향상에 도움을 줍니다.
권장 장비:
ACEY-PTC560 파우치 셀 탭 절단기
4단계: 초음파 탭 용접
파우치 셀 탭은 초음파 용접으로 연결됩니다.
이 장비는 알루미늄 탭 및 니켈 도금 구리 탭 용접에 적합합니다. 초음파 용접은 배터리 셀에 과도한 열을 가하지 않고 낮은 저항의 연결을 제공합니다.
권장 장비:
ACEY-USW-3000 초음파 금속 용접기
5단계: BMS 테스트
배터리 관리 시스템은 배터리 팩과 최종 통합하기 전에 테스트됩니다.
테스터는 과충전 보호, 과방전 보호, 과전류 보호, 단락 보호, 내부 저항, 밸런싱 기능 및 통신 성능을 평가할 수 있습니다.
권장 장비:
ACEY-BP 시리즈 BMS 테스트 기계
단계 6: 배터리 팩 종합 테스트
배터리 팩 조립 후 완성된 팩은 전압, 내부 저항, 충전 전류, 방전 전류, 보호 지연 시간, NTC 저항 및 기타 전기 매개변수에 대해 테스트됩니다.
이 과정은 시뮬레이션된 작동 조건에서 배터리 팩과 BMS가 올바르게 작동하는지 확인합니다.
권장 장비:
ACEY-BIT 시리즈 배터리 팩 종합 테스트 기계
단계 7: 수축 필름 열 수축
열 수축 필름을 배터리 팩 주위에 적용하고 가열하여 단단한 보호 덮개를 형성합니다. 이 공정은 절연성, 외관 및 먼지와 기계적 손상에 대한 보호 기능을 향상시킵니다.
권장 장비:
ACEY-5035C H열 수축 포장 장비
단계 8: 충전 및 방전 에이징
완성된 배터리 팩은 제어된 충전 및 방전 사이클을 거칩니다.
에이징 테스트는 출하 전에 불안정한 용량, 비정상 전압, 과도한 온도 상승, 낮은 일관성 또는 보호 시스템 결함이 있는 팩을 식별하는 데 도움이 됩니다.
권장 장비:
ACEY-BA 시리즈 배터리 팩 에이징 기계
보조 장비:전선 절단 및 피복 제거 기계
전선 절단 및 피복 제거 기계는 드론 배터리 팩 조립에 필요한 전원선과 신호선을 준비하는 데 사용됩니다. 이 장비는 설정된 길이로 전선을 자동 절단하고 한쪽 또는 양쪽 끝의 절연 피복을 제거하여 납땜 및 전기 연결 준비가 완료되도록 합니다.
전선 길이, 피복 제거 길이 및 가공 매개변수는 배터리 팩 설계와 배선 요구 사항에 따라 조정할 수 있습니다.
주요 장비 사양
1. ACEY-PCT 시리즈 배터리 셀 용량 등급 분류 기계
파우치 셀의 충전, 방전, 용량 테스트 및 성능 등급 분류를 위해 설계되었습니다.
| 매개변수 | 사양 |
| 채널 수 | 64 / 128 / 160 / 256 채널 |
| 배터리 유형 | 파우치 리튬 셀 |
| 고정구 유형 | 파란색 및 흰색 클램프 |
| 고정구 간격 | 셀 치수에 따라 맞춤 설정 |
| 충전 전압 범위 | DC 0–4.5 V |
| 방전 전압 범위 | DC 4.5–2 V |
| 전류 옵션 | 20 A / 30 A / 40 A / 60 A |
| 전원 공급 | 3상 5선식 AC 380 V ±10%, 50 Hz |
| AC 전류 왜곡 | ≤5% |
| 작동 온도 | -10°C~40°C |
| 상대 습도 | ≤80% |
2. ACEY-PCSM 시리즈 파우치 셀 선별기
자동 전압 및 내부 저항 테스트, 선별 및 셀 매칭에 사용됩니다.
| 매개변수 | 사양 |
| 선별 효율 | 분당 8–10개 셀 |
| 장비 가동률 | ≥95% |
| 선별 채널 | 7개 채널: 적합 6개 및 부적합 1개 |
| 선택 구성 | 5–7개 채널 |
| 셀 길이 | 50–170 mm |
| 셀 너비 | 20–100 mm |
| 셀 두께 | 4–20 mm |
| 제어 시스템 | 임베디드 시스템이 탑재된 산업용 컴퓨터 |
| 입력 전력 | 약 1 kW |
| 전원 공급 | AC 220 V, 50 Hz |
| 압축 공기 | ≥0.6 MPa |
| 디스플레이 | 21.5인치 모니터 |
| 선택 기능 | 내부 저항 테스터 및 바코드 스캐너 |
| 기계 치수 | 약 1800 × 1570 × 1750 mm |
3. ACEY-PTC560 파우치 셀 탭 절단기
용접 전에 양극 및 음극 탭을 일정한 치수로 절단하는 데 사용됩니다.
| 매개변수 | 사양 |
| 적용 배터리 | 파우치 셀 |
| 양극 탭 너비 | 5–60 mm |
| 음극 탭 너비 | 5–60 mm |
| 탭 중심 거리 | 12–150 mm |
| 최대 입력 전력 | ≤500 W |
| 전원 공급 | AC 220 V ±10%, 50–60 Hz |
| 기계 치수 | 450 × 310 × 210 mm |
| 기계 중량 | 약 14 kg |
4. ACEY-SWM-20-6000 초음파 용접기
파우치 셀 알루미늄 탭 및 니켈 도금 구리 탭 용접용으로 설계되었습니다.
| 매개변수 | 사양 |
| 적용 소재 | 알루미늄 또는 니켈 도금 구리 탭 |
| 일반적인 탭 두께 | 0.2 mm 두께 2층 |
| 일반적인 용접 영역 | 20 × 4 mm |
| 초음파 주파수 | 20 kHz ±200 Hz |
| 최대 입력 전력 | 6000 VA |
| 용접 시간 | 0.1–0.8초 |
| 용접 압력 | 0.1–0.6 MPa |
| 수동 용접 헤드 스트로크 | 10–15 mm |
| 용접 모드 | 시간, 에너지 및 세그먼트 모드 |
| 주파수 제어 | 자동 주파수 추적 |
5. ACEY-BP Series BMS 테스트 기계
배터리 팩 조립 전후에 하드웨어 BMS 및 스마트 BMS 보드를 테스트하는 데 사용됩니다.
| 매개변수 | 사양 |
| 지원 셀 직렬 수 | 1~52S 및 맞춤형 구성 |
| 과충전 전압 범위 | 500–5000 mV |
| 과방전 전압 범위 | 500–5000 mV |
| 전압 정확도 | ±1 mV |
| 과방전 보호 전류 | 120–600 A 옵션 |
| 최대 충전 전류 | 50–300 A 옵션 |
| 저항 범위 | 0–999 mΩ |
| 단락 보호 시간 | 0–5000 μs |
| 통신 옵션 | UART, CAN, RS485 |
| 구성 | 산업용 컴퓨터 및 캐비닛 |
6. ACEY-BIT Series 배터리 팩 종합 테스트 기계
완성된 드론 배터리 팩의 최종 전기 및 보호 기능 테스트에 사용됩니다.
| 매개변수 | 사양 |
| 전압 옵션 | 60 V / 100 V / 120 V / 150 V |
| 내부 저항 범위 | 0–2000 mΩ |
| 충전 전류 옵션 | 30 A / 50 A / 100 A |
| 방전 전류 옵션 | 120–500 A |
| 단락 시간 | 0–2000 μs |
| 과전류 지연 시간 | 0–30초 |
| NTC 저항 범위 | 0–100 kΩ |
| R1 저항 범위 | 0–100 kΩ |
| 전원 공급 | AC 200–240 V |
| 구성 | 산업용 컴퓨터 및 캐비닛 |
7. ACEY-5035C수축 필름 포장 기계
조립된 드론 배터리 팩을 수축 필름으로 포장하는 데 사용되며, 안정적인 절연, 표면 보호 및 깔끔하고 컴팩트한 마감을 제공합니다.
| 매개변수 | 사양 |
| 품목 번호 | ACEY-5035C |
| 전원 공급 | 380V50-60HZ |
| 전력 | 15KW |
| 터널 치수 | 수축 터널 크기: L1800 x W500 x H350mm |
| *유효 크기: W400 x H300mm | |
| 이송 속도 | 0-15m/min |
| 이송 재료 | 메시 |
| 컨베이어 적재량 | 최대 25kg |
| 기계 크기 | 2100mm x750mm x1620mm (L* W * H) |
| 무게 | 약 200kg |
| 수축 필름 | PE,POF,PVC,PP |
8. ACEY-BA 시리즈 배터리 팩 노화 시험기
충방전 사이클링, 용량 검증, 성능 노화, 배터리 팩 일관성 테스트에 사용됩니다.
| 매개변수 | 사양 |
| 전압 옵션 | 구성에 따라 60–750 V |
| 충방전 전류 | 구성에 따라 50–1000 A |
| 채널 수 | 1 / 2 / 4 / 8 / 16 / 32개 채널 |
| 채널 제어 | 각 채널은 독립적으로 작동 |
| 충전 모드 | CC, CV 및 CCCV |
| 방전 모드 | 정전류, 정전력 및 정저항 |
| 테스트 종료 조건 | 시간, 전압, 전류, 용량, 셀 전압, RSOC 및 기타 항목 |
| 정확도 | ±0.05% FS + 0.05% RD |
| 최대 사이클 횟수 | 9999 |
| 최대 프로그래밍 단계 | 9999 |
| 최대 중첩 루프 | 10단계 |
*보조 장비: ACEY-35XL 와이어 절단 및 피복 제거 기계
연선 구리 와이어, 피복 케이블, 동축 케이블 및 기타 연성 또는 경성 와이어의 자동 절단 및 피복 제거에 사용됩니다.
| 매개변수 | 사양 |
| 디스플레이 | 7인치 컬러 터치스크린 |
| 제어 시스템 | PLC 제어 |
| 프로그램 저장 | 최대 100개의 처리 프로그램 |
| 적용 가능한 와이어 유형 | 연선 구리 와이어, 동축 케이블, 피복 와이어, 연성 와이어 및 경성 와이어 |
| 구동 시스템 | 동기식 벨트 이중 와이어 공급 방식의 8륜 구동 |
| 적용 가능한 와이어 단면적 | BVR 1.5–35 mm² |
| 블레이드 재질 | 수입 고속강 |
| 최대 가이드 튜브 직경 | Ø16 mm |
| 절단 길이 범위 | 0–100 m |
| 전단 스트리핑 길이 | 0–250 mm |
| 후단 스트리핑 길이 | 0–120 mm |
| 확장 스트리핑 옵션 | 더 긴 전단 스트리핑 요구 사항을 위해 선택 사양 절단 고정구를 추가할 수 있습니다 |
| 최소 잔여 절연 길이 | 50 mm |
| 절단 정확도 | ±(0.002 mm × L), 여기서 L은 절단 길이입니다 |
| 가공 속도 | 시간당 최대 1,500개 |
| 정격 출력 | 650 W |
| 전원 공급 | AC 220 V, 50 Hz |
| 장비 치수 | 560 × 520 × 450 mm |
| 장비 중량 | 약 70 kg |
| 선택 액세서리 | 와이어 분리 고정구, 절단 고정구 및 잉크젯 프린터 |
주요 장점
*유연한 생산 구성
생산 라인은 다양한 파우치 셀 치수, 배터리 팩 전압, 용량, 방전 전류 및 직병렬 구조에 따라 구성할 수 있습니다.
*낮은 초기 투자 비용
반자동 설계로 자동화된 테스트, 분류, 용접 및 에이징 공정을 유지하면서 장비 투자를 줄입니다.
*신뢰성 높은 초음파 용접
20 kHz 초음파 용접 시스템은 알루미늄 및 니켈 도금 구리 탭에 강력하고 안정적이며 저저항 연결을 제공합니다.
*확장 가능한 구성
프로젝트 요구 사항에 따라 바코드 스캔, 절연, 열수축, 라벨 부착, 잉크젯 마킹 및 생산 데이터 관리용 추가 장비를 추가할 수 있습니다.
맞춤 구성 정보 필요
정확한 장비 구성 및 견적을 준비하려면 다음 정보를 제공해 주세요:
자주 묻는 질문
*이 조립 라인은 어떤 유형의 배터리를 위해 설계되었나요?
이 라인은 주로 드론 및 UAV에 사용되는 파우치 리튬 이온 및 리튬 폴리머 배터리 팩을 위해 설계되었습니다. 고정 장치와 테스트 매개변수는 다양한 파우치 셀 크기와 팩 설계에 맞게 맞춤 설정할 수 있습니다.
*이것은 완전 자동 생산 라인인가요?
아닙니다. 반자동 솔루션입니다. 작업자는 로딩, 언로딩, 셀 적층, 자재 이송, BMS 설치, 절연 및 포장을 수행하며, 주요 테스트, 절단, 용접 및 에이징 공정은 장비가 완료합니다.
*이 라인은 다양한 드론 배터리 모델을 생산할 수 있나요?
예. 고정 장치, 테스트 범위, 용접 툴링, 소프트웨어 매개변수 및 생산 레이아웃은 다양한 셀 크기, 팩 전압, 용량 및 직렬-병렬 구성에 맞게 맞춤 설정할 수 있습니다.
*초음파 용접기는 알루미늄과 구리 탭을 모두 용접할 수 있나요?
이 장비는 알루미늄 탭과 니켈 도금 구리 탭을 용접할 수 있습니다. 용접 혼과 고정 장치는 재질, 층 수, 두께 및 필요한 용접 영역에 따라 선택해야 합니다.
*스마트 BMS 보드를 테스트할 수 있나요?
예. BMS 테스터는 UART, CAN 및 RS485와 같은 통신 인터페이스를 사용하는 하드웨어 BMS 및 스마트 BMS 보드용으로 구성할 수 있습니다.
*바코드 스캔 및 생산 데이터 기록을 추가할 수 있나요?
선택한 장비 구성에 따라 바코드 스캐너, 테스트 데이터 기록 및 생산 추적성 기능을 추가할 수 있습니다.
*열 수축 및 잉크젯 마킹 장비를 포함할 수 있나요?
예. 열 수축, 라벨링, 잉크젯 마킹, 절연 처리 및 기타 보조 장비를 선택적 생산 스테이션으로 추가할 수 있습니다.
*생산 용량은 어떻게 결정되나요?
생산량은 각 배터리 팩의 셀 수, 작업자 배치, 탭 용접 사이클, 셀 분류 속도, 테스트 시간 및 에이징 채널 구성에 따라 달라집니다. ACEY는 고객의 목표 생산량을 기반으로 권장 구성을 계산할 수 있습니다.
