$this->product_detail['product_name']

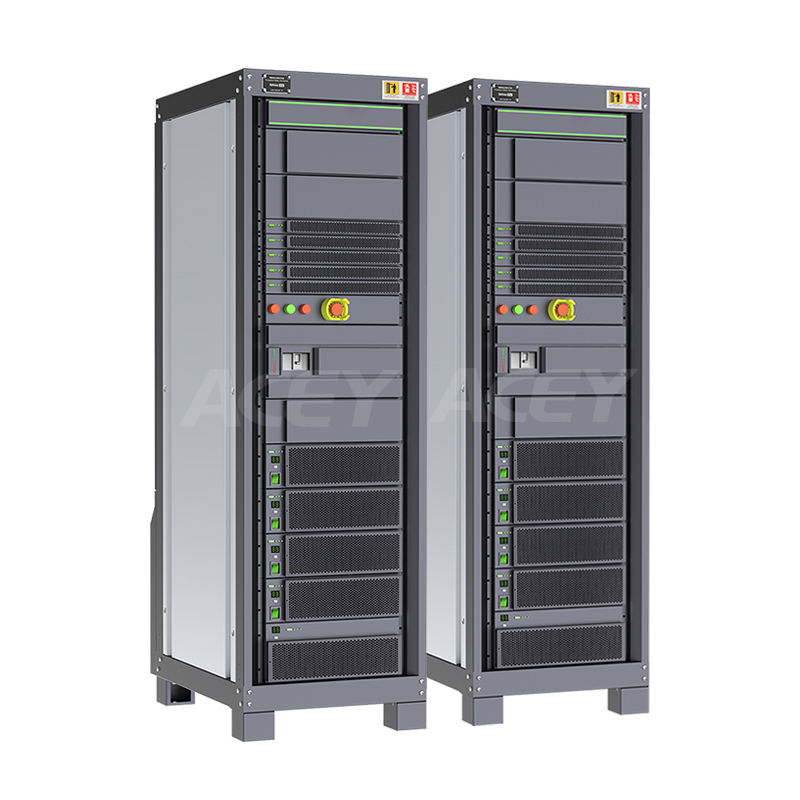

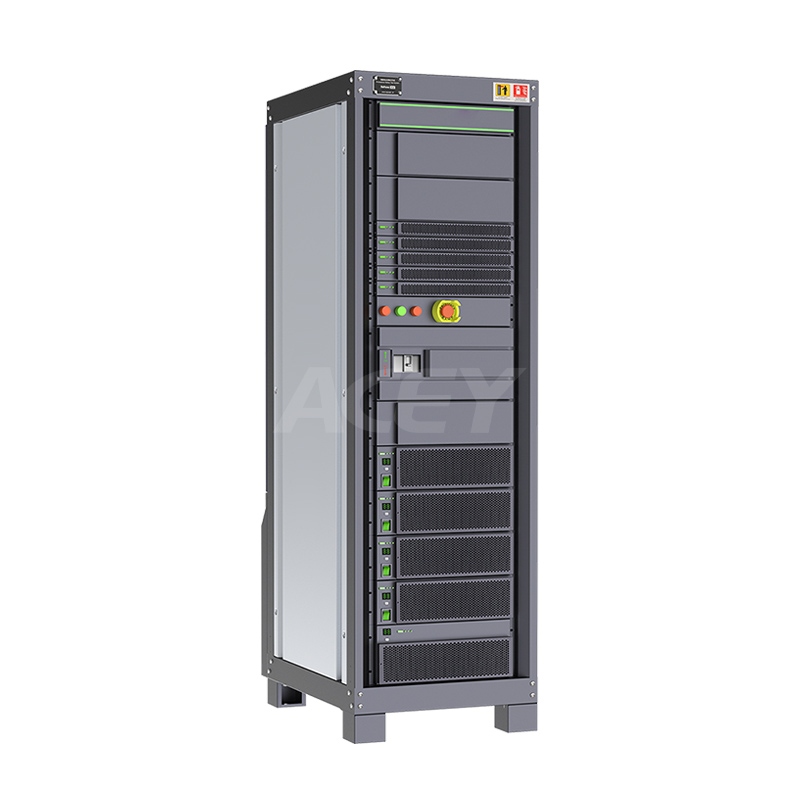

60V 300A 2CHS 에너지 절약형 배터리 팩 충전 및 방전 테스트 시스템

배터리 충전 방전 테스트 시스템은 리튬 이온 배터리, 납산 배터리, 니켈 카드뮴 배터리, 니켈 수소 배터리 팩의 용량, 효율, 수명 등을 테스트하는 데 사용됩니다.
  • 상표:

    ACEY
  • 제품 번호.:

    ACEY-HRCDS-60V30A-24CH
  • 응낙:

    CE Certified
  • 보증:

    One-year warranty with lifetime support
  • 주문 (Moq) :

    1
  • 지불:

    T/T
  • 제품 원산지:

    China
  • 리드 타임:

    7-35 days
제품 카탈로그
  • 제품 상세 정보

60V 300A 2CHS 에너지 절약형 배터리 팩 충전 및 방전 테스트 시스템


제품 기능

ACEY-HRCDS-60V300A-2CH 배터리 팩 충전 방전 테스트 시스템은 배터리 사이클 수명 테스트, 용량 테스트, 충전 특성 테스트, 방전 특성 테스트, 충전 유지 능력 테스트, 충전 및 방전 효율 테스트, 과충전 또는 과방전 속도 적정성 테스트를 지원합니다.

작업 환경

  • 캐비닛 전체의 전원 공급: AC 380V±10%, 주파수: 50HZ±10%.
  • 작동 온도: 0~45°F.
  • 습도: 85%RH 미만(비응축).
  • 심한 진동이 없고, 부식성 가스가 없으며, 가연성 또는 폭발성 가스가 없어야 합니다.
  • 해상도: AD 16비트.

장점

  • 고효율 전력 피드백: DC 버스 효율이 90% 이상으로 충전/방전 사이클 동안 전기 및 냉각 비용을 크게 절감합니다.
  • 지능형 CC/CV 충전: 정전류와 정전압 모드 간의 원활한 전환을 통해 전류 스파이크로 인한 마이크로 단락을 방지하고 잘못된 PCB 보호 트리거를 방지합니다.
  • 고정밀 샘플링: 16비트 바이폴라 ADC/DAC 장치는 전압/전류 측정에서 장기적인 안정성과 정확성을 보장합니다.
  • 계층적 사용자 관리: 다양한 소프트웨어 모듈과 운영자에 대한 사용자 정의 권한을 갖춘 역할 기반 액세스 제어.
  • 다중 모드 DCIR 테스트: 다양한 테스트 요구 사항을 수용하기 위한 4가지 DC 내부 저항 테스트 방법.
  • 전압 클램프 보호: 배터리 보호가 활성화되면 전압을 사전 설정된 값으로 자동 제한하여 과충전 손상을 방지합니다.
  • 스마트 세분화된 데이터 기록: 최적화된 스토리지 관리를 위해 테스트 단계별로 구성 가능한 데이터 로깅을 제공합니다.
  • BMS 통신: 내장된 CAN/RS485 모듈은 실시간 BMS 데이터 동기화 및 조건부 테스트 제어를 가능하게 합니다.
  • 유연한 프로토콜 구성: 각 채널에 대해 원클릭 DBC 가져오기 및 사용자 정의 BMS 프로토콜을 지원합니다.
  • 사용자 정의 신호 세트: 여러 매개변수에 대한 수학 연산을 통해 복잡한 보호 논리를 생성할 수 있습니다.
  • 데이터 쿼리 및 내보내기: 일괄 내보내기 기능을 통해 날짜, 채널 또는 키워드별로 빠른 검색이 가능합니다.
  • 타사 장치 통합: 열 챔버와 같은 외부 장비를 제어합니다(프로토콜 지원 필요).

기술적 매개변수

아니요. ACEY-HRCDS-60다섯300A
1 주요 채널 1CH/ 모듈
2 출력 전력 채널 동작의 최대 전력은 18kW; 시대를 초월한
3 출력 전력 안정성 ±0.1%FS
4 입력 측의 전력 품질 역률 이¼ž99%(전부하)
총 고조파 왜곡률 5% 미만(전부하)
5 에너지 소비 매개변수 표준 사인파 피드백 에너지, 고효율(최적 효율) 90%%)
6 메인 채널 작업 모드 요금: CC, CV, CCCV, CC에서 CV로 전환 시 전압이나 전류에 영향이 없습니다.
방전: CD, CP, CR
아직
작동 조건 테스트, 펄스 테스트.
7 메인 채널 전압 단일 채널 테스트 범위 0.2V-60V, 중간값은 지속적으로 조정 가능(넓은 테스트 범위, 다양한 배터리 모듈의 테스트 요구 사항에 적용 가능)
최소 방전 전압 12다섯(포트 전압)
정확성 ±0.05%FS
해결 1mV
메인 채널 전류 단일 채널 테스트 범위 ±300에이
최소 출력 전류 150엄마
정확성 ±0.05%FS
해결 1mA
현재 시작 응답 시간 5ms(10%~90%FS)
시간 해결 10ms
보조 전압(선택 사항) 범위 직류: 0-5V
정확성 ±0.05%FS
해결 1mV
보조 온도(선택 사항)) 범위 ï¹£20도이½ž100달러
정확성 ±1℃(0℃이½ž70도)
해결 0.1℃
8 의사소통
배터리 BMS 통신 CAN 2.0A, CAN 2.0B, RS485 통신 지원
DBC 가져오기 지원, BMS CAN을 통한 데이터 읽기 실현, 프로세스 제어 참여
9 제어 프로그램 전원이 꺼져도 데이터 보호를 지원하고, 전원이 끊겨도 테스트를 계속 진행하거나 수동으로 중지하고 단계 매개변수를 온라인으로 수정합니다.
사용자는 보호 조건을 설정할 수 있으며, 최소 전압, 최대 전압, 최소 전류, 최대 전류, 최대 온도, 최소 온도 등이 포함됩니다.
사용자는 최소 전압, 최대 전압, 최대 온도, 최소 온도를 포함한 보조 채널 보호 조건을 설정할 수 있습니다.
사이클 타임 최대 10000
프로그래밍 가능한 단계 최대 10000
중첩 루프 최대 10개 레이어
단계 시간 범위 제한 없음, h, min, s 지원
데이터 기록 시간 10ms, 전압 0.1%FS, 전류 0.1%FS
프로그램 기능 각 단계에는 하나 이상의 출구가 있습니다.
10 작동 모드(단위 전압 및 온도는 선택 사항입니다) 정전류 충전 배터리 전압, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이, RSOC 차단.
정전압 충전 전류, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이, RSOC 차단.
정전류 및 정전압 충전 배터리 전압, 전류, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이, RSOC 차단.
선반 사선
정전류 방전 배터리 전압, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이 차단.
일정한 전력 방전 배터리 전압, 전류, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이 차단.
일정 저항 방전 배터리 전압, 전류, 시간, 용량, 에너지, 온도, 셀 전압, 셀 전압 차이 차단.
11 데이터 표시(단위 전압 및 온도는 선택 사항입니다) 사이클 목록 순환 횟수, 충전/방전 용량, 효율, 전력 및 평균 전압 등
프로세스 목록 공정번호, 작업모드, 공정시간, 용량, 전력, DIR, 중간전압, 차단전압, 차단전류 등
상세 목록 레코드 번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력, 셀 온도, 단량체 전압 l -- 단량체 전압 n, 단량체 전압 범위 등.
12 데이터 내보내기 데이터는 EXCEL, TXT 또는 다이어그램으로 내보낼 수 있습니다. 충전 방전 곡선, 용량 감소율, 사이클 수명 곡선, 충전 방전 전압, 전류, 용량, 전류 시간 특성 등 다양한 방식으로 데이터 분석 곡선과 데이터 목록을 제공합니다.
13 데이터 저장 파일로 저장
14 곡선 유형 X좌표: 총 시간, 충전 방전 용량, 사이클 시간, 전압, 전류, 용량
Y좌표: 총전압, 전류, 용량, 전력, 단량체 전압 l-단량체 전압 n, 온도 1-단량체 온도 n 등
15 입력 보호 과전압, 과전류, 결상, 과열, 보호 경보;
출력 보호 과전압, 과전류, 단락, 용량, 온도, 단일 과전압 및 단일 저전압 보호; 배터리 전압이 감지되지 않으면 출력이 없습니다.
전원 차단 보호 외부 전원 장애 발생 시 배터리와 장비는 자동으로 분리되어 재전원으로 인한 사고를 효과적으로 방지합니다.
하드웨어 보호 전원 차단 보호, 개방 회로 보호 및 단락 회로 보호; 배터리 역연결, 잘못된 연결 보호, 과전류 보호, 과전압 보호, 과열 보호, 하드웨어 과전압, 저전압 및 과전류 보호;
단락 보호 외부 단락;
소프트웨어 보호 전원 끄기 데이터 보호, 전원 재개 테스트 계속, OVP, ODP, OCP, UCP, OTP, 용량 보호, 이상 전압 추세 보호, 이상 전류 추세 보호, 이상 전류 변동 보호, 이상 전압 변동 보호, 이상 충전 전압 증가율 보호, 이상 방전 전류 감소율 보호, 장비 통신 비정상 보호, 보조 모듈 통신 비정상 보호;
경고 기능 비상시에는 자동으로 전원이 꺼지고, 전원이 꺼지면 전원이 꺼지고, 부하가 자동으로 연결 및 분리됩니다.
16 바코드 스캔 바코드 시작 및 바인딩 테스트 데이터를 지원하여 배터리를 빠르고 정확하게 분류합니다. 또한, 상세한 배터리 데이터베이스 관리 기능을 지원하고, 배터리 정보를 테스트 데이터베이스와 연결하여 데이터베이스 시스템 관리를 용이하게 합니다.
17 냉각 방식 강제 팬 냉각
18 샘플링 터미널 4극 샘플링. 구리 코 또는 기타 고정 장치.
19 보조 채널 수집 라인 수집 케이블의 길이는 실제 상황에 따라 조절 가능합니다.
20 소음 70dB 이하
IP 등급 IP20
21 수리하다 모듈화된 구조입니다. 예비 부품으로 교체 또는 수리가 가능합니다.
22 소프트웨어 업데이트 하드웨어가 호환되지 않을 때까지 정기적인 소프트웨어 업그레이드 서비스를 제공합니다.


제품 디스플레이

Battery Life Cycle Tester
