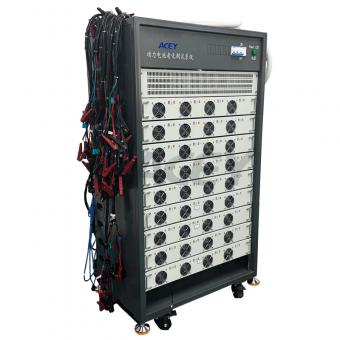

60V 10A 충전 10A 방전 배터리 팩 시험기

아니요

아이템

기능요구사항

1

채널

36

2

액션 모드

완전히 독립적이다

3

메인 채널 작업 모드

충전: 정전류 및 정전압 충전 CCCV.&CC

방전: 정전류 방전 CD.& CP

휴식, 정지

메인채널 테스트 중단 조건

시간, 전압, 전류, 용량 등

4

메인채널 전압

충방전 전압 범위

10V~60V

정확도

±ï¼0.1%RD+0.1%FSï¼

해상도

1mV

메인채널 전류

최대 출력 전류

10A

최소 출력 전류

100mA

정확성

±ï¼0.1%RD+0.1%FSï¼

해상도

1mA

힘

출력

단일 채널 연속 작동 최대 전력 0.6KW

보조채널 파라미터 차단 기능

보조 채널 신호가 특정 조건에 도달하면 메인 채널 단계가 중지되거나 전환되도록 설정할 수 있습니다.

5

제어 프로그램

S전원 차단 데이터 보호 지원, 정전 지원, 수동 중지 및 데이터 파일 테스트 연속 지원

전압 하한, 전압 상한, 전류 하한, 전류 상한, 전압 및 전류 추세ã를 포함한 안전 보호 조건을 설정할 수 있습니다.

보조 채널 보호 조건을 설정할 수 있으며 전압 상한, 전압 하한, 온도 상한 및 온도 하한을 포함한 매개변수를 설정할 수 있습니다.

사이클타임

최대 9999

작업 단계 시간 단위

hãminãs을 사용할 수 있습니다

데이터 로깅

최소 5S

6

데이터 표시 방법

루프 목록

사이클 횟수, 충방전 용량, 충방전 효율, 충방전 에너지, 충방전 평균 전압 등

프로세스 목록

프로세스 일련번호, 동작 모드, 프로세스 시간, 용량, 에너지, 중간 전압, 종단 전압, 종단 전류 등

상세목록

기록 일련번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력 등이 있습니다.

7

데이터 내보내기 방법

데이터를 EXCEL 및 차트 파일로 내보낼 수 있어 충방전 효율, 충방전 곡선, 전압, 용량, 전류 시간 특성 등 다양한 데이터 분석 곡선을 제공할 수 있으며, 곡선은 EXCEL로 가져올 수 있습니다.

8

곡선형

X 좌표 : 총 시간, 충방전 용량, 사이클 시간 등을 자유롭게 설정할 수 있습니다.

Y 좌표: 총 전압, 전류, 용량, 단일체 온도, 충방전 용량, 단일체 전압 등을 자유롭게 설정할 수 있습니다.

9

소프트웨어 보호

전원 차단 데이터 보호, 전원 차단 일시 정지 갱신, 과전압 및 과방전 보호, 과전류 및 부족 전류 보호, 용량 보호, 과열 보호, 비정상적인 전류 변동 보호, 비정상적인 충전 전압 상승 율보호, 이상방전전압강하율 보호.

하드웨어 보호

배터리 반전, 과전류 보호, 과전압 보호, 단락 보호.

알람 기능

하드웨어에는 비상 차단 스위치, 정전 후 자동 차단, 부하 자동 연결 및 연결 해제 기능이 있습니다.

10

출력선

별도의 전류 및 전압 라인을 갖춘 4선 연결 모드.

11

유지보수성

모듈형 구조, 예비 부품 사용 가능, 적시에 교체할 ​​수 있는 예비 부품, 수리, 보증 기간 동안 무료.

12

테스트 채널 및 배터리 팩 연결 방법

악어c램프

13

장비시험환경 및 기술요구사항

단일 캐비닛에는 30KW 380V 3상 4선 전원 구성, 환기 및 건식 플랜트가 필요합니다.

작업 환경: 온도 -10…ï½40… / 습도: 10%ï½90%
