7-35 days인클로저 및 흄 배기 장치가 포함된 6000W 리튬 배터리 팩 레이저 용접기
제품 설명

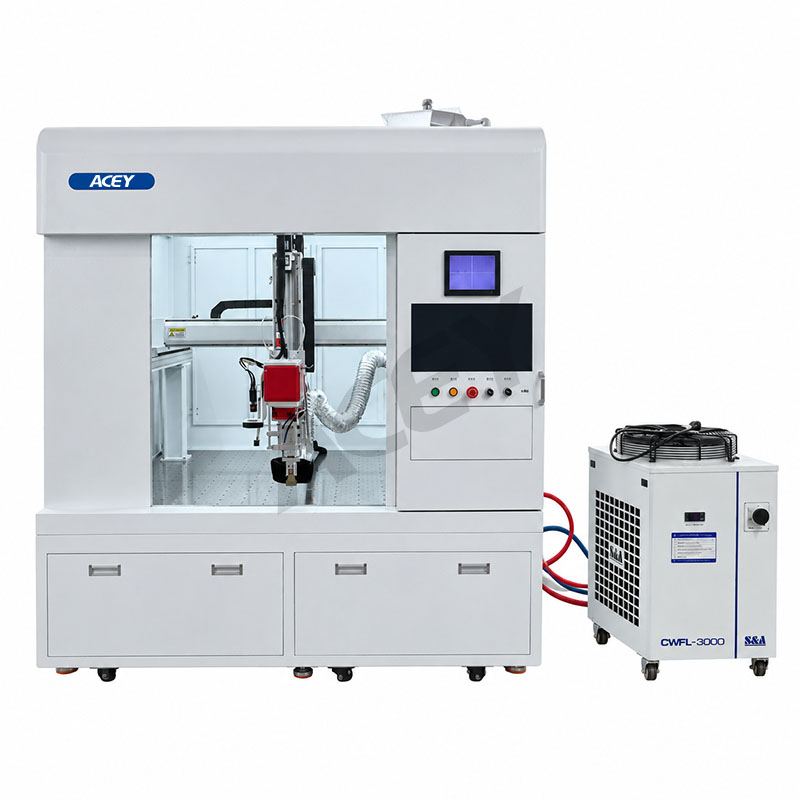

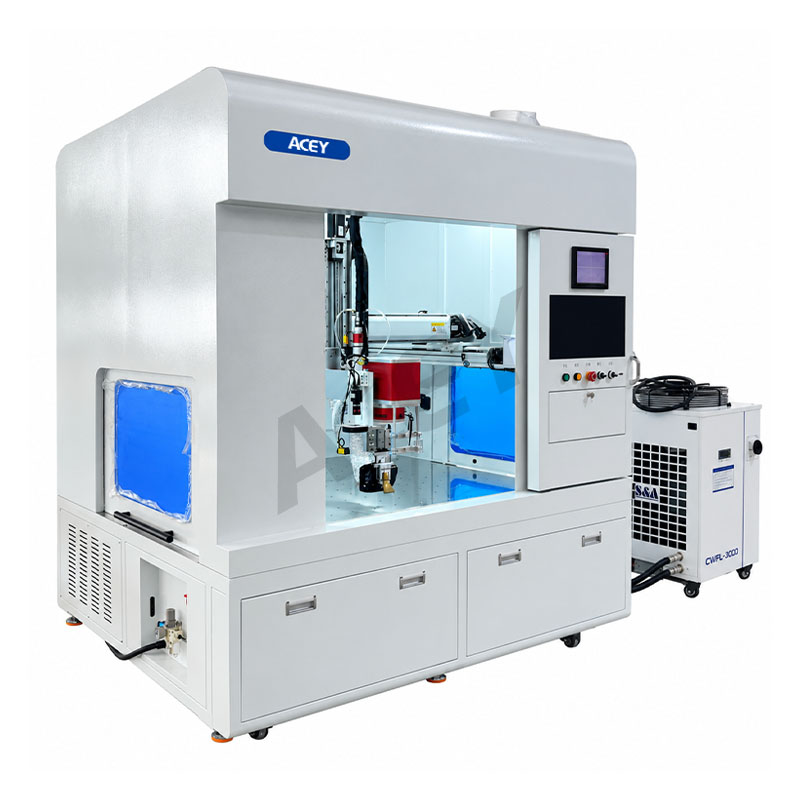

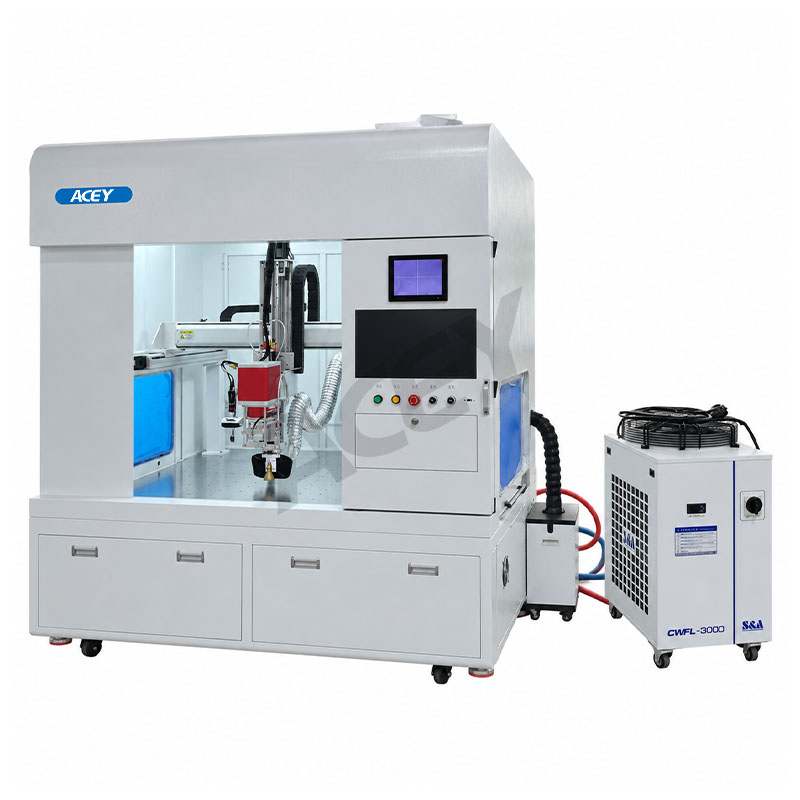

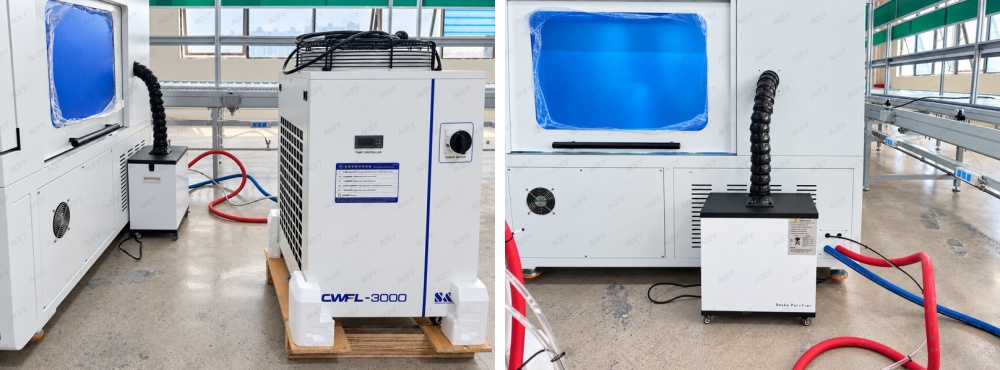

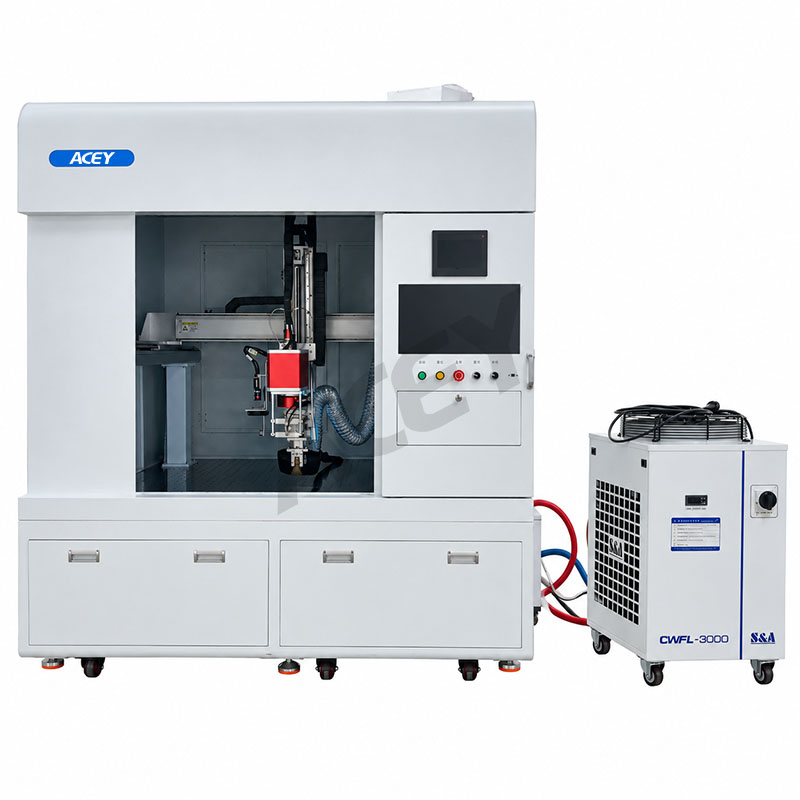

ACEY-LWM6000Z 리튬 이온 배터리용 밀폐형 레이저 용접기는 전용 용접 구역에 프로그래밍 가능한 모션 및 국부적 흄 포집 기능을 결합했습니다. 맞춤형 인클로저는 갠트리 플랫폼을 수용하며 조작 제어반, 모니터링 인터페이스 및 배기 연결부를 갖추고 있습니다. 덕트를 통해 용접 구역이 별도의 흄 배기 유닛과 연결됩니다.

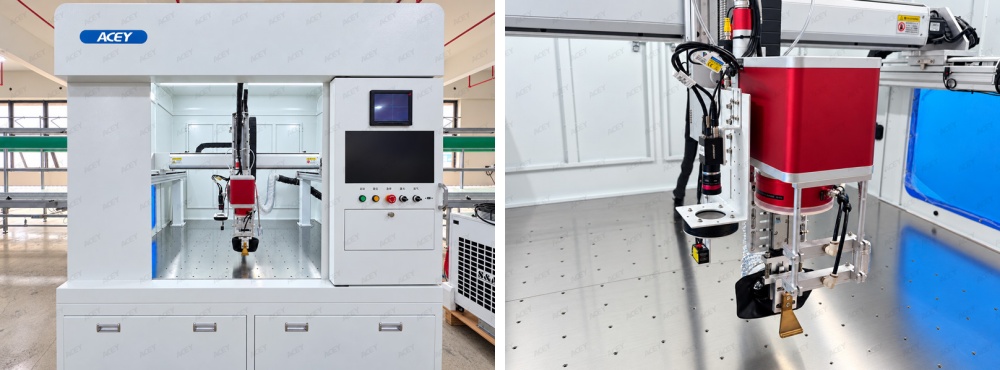

6000W 연속 파이버 레이저가 갈바노미터 용접 헤드에 에너지를 공급합니다. 갠트리가 배터리 연결부 사이에서 헤드를 위치시키고, 갈보 스캐너가 프로그래밍된 용접 패턴을 따라 빔을 유도합니다. 작업자는 용접 그래픽을 편집하고, 공정 설정을 조정하며, 반복 생산 작업을 위해 저장된 프로그램을 불러올 수 있습니다.
CCD 모니터링은 설정 및 공정 관찰을 위한 실시간 뷰를 제공하며, 적색광 포지셔닝은 용접 구역 위치 파악 및 작업 거리 설정에 도움을 줍니다. 본 모델은 EN 60204-1, EN 60825-1, EN IEC 61000-6-4 및 EN IEC 61000-6-2에 따라 제3자 안전 및 EMC 테스트를 통과했습니다.
제품 하이라이트
용접 소재 및 응용 분야
본 기계는 구리, 알루미늄, 철, 니켈 및 관련 합금 부품과 관련된 응용 분야를 지원합니다. 주 용도는 각형 리튬 배터리 조립체에서 알루미늄 버스바, 구리 버스바 및 니켈 전이 커넥터를 용접하는 것입니다. 소재 호환성 및 용접 설정은 커넥터 사양, 셀 단자 소재, 층 두께 및 이음새 디자인에 따라 다릅니다.
대표적인 응용 분야는 다음과 같습니다:
다른 배터리 용접 요구사항에 대해서는 ACEY의 레이저 용접기 를 살펴보시고 추가적인 출력 옵션과 구성을 확인하십시오.
기술 사양
| 매개변수 | 사양 |
| 모델 | ACEY-LWM6000Z |
| 장비 구성 | 맞춤형 인클로저 및 흄 배출 장치가 있는 갠트리 용접 워크스테이션 |
| 레이저 출력 | 6000 W |
| 갈보 용접 헤드 정격 전력 | 6000 W |
| 레이저 파장 | 1070 nm |
| 작동 모드 | 연속 / 변조 |
| 전력 조절 설정 | 0–100% |
| 최대 변조 주파수 | 10,000 Hz |
| 광섬유 코어 직경 | 50 μm |
| 광섬유 케이블 길이 | 15 m |
| 광학 출력 인터페이스 | QBH |
| X축 이송 거리 | 1000 mm |
| Y축 이송 거리 | 800 mm |
| Z축 이송 거리 | 400 mm |
| 축 위치 정밀도 반복성 | ±0.02 mm |
| 서보 모터 정격 | 400 W |
| CCD 모니터링 | 1.3 MP, 플래시 억제 기능 포함 |
| 위치 조 | 적색광 위치 지정 |
| 에어 나이프 | 이중층 |
| 냉각 방식 | 수냉식 |
| 전원 장치 | AC 380V, 50/60 Hz |
| 자동 거리 측정 | 선택 사항 |
| CCD 자동 시각 위치 지정 | 선택 사항 |
| 전체 치수 및 중량 | 최종 맞춤형 구성에 따라 결정됨 |
선택적 위치 지정 기능
제품디스플레이
자주 묻는 질문
*CCD 시스템이 자동으로 용접 포인트를 찾습니까?
표준 CCD 모니터링은 설정 및 관찰을 위한 공정 뷰를 제공합니다. 자동 시각 위치 지정 및 소프트웨어 보정은 선택 사항인 기능입니다.
*6000W 레이저는 어떤 두께의 버스바를 용접할 수 있습니까?
용접 능력은 버스바 재질, 코팅, 각 레이어의 두께, 단자 설계 및 요구되는 접합 성능에 따라 달라집니다. 실제 연결에 적합한 설정을 확립하기 위해 대표 샘플을 평가해야 합니다.
*장비가 서로 다른 배터리 모듈용 프로그램을 저장할 수 있습니까?
예. 용접 소프트웨어는 그래픽 편집과 공정 데이터 저장 및 불러오기를 지원합니다. 저장된 프로그램은 반복 작업용으로 선택할 수 있으며, 로드된 가공물 및 고정구와 설정을 대조하여 확인할 수 있습니다.
*맞춤형 견적을 위해 어떤 정보가 필요합니까?
모듈 치수, 셀 형식, 단자 배치, 버스바 재질 및 두께, 접합 도면, 목표 생산량, 로딩 방식 및 공장 레이아웃을 제공해 주십시오. 흄 추출, 자동 위치 지정 및 생산 라인 통합에 대한 요구 사항을 포함해 주십시오.
