XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
상표:
ACEY제품 번호.:
ACEY-WHW-25L-5V50mA-32CH응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1지불:
T/T제품 원산지:
China리드 타임:
7-35 days5V 50mA 25L 데스크탑 코인형 배터리 사이클러 (항온 챔버 포함)
제품 설명

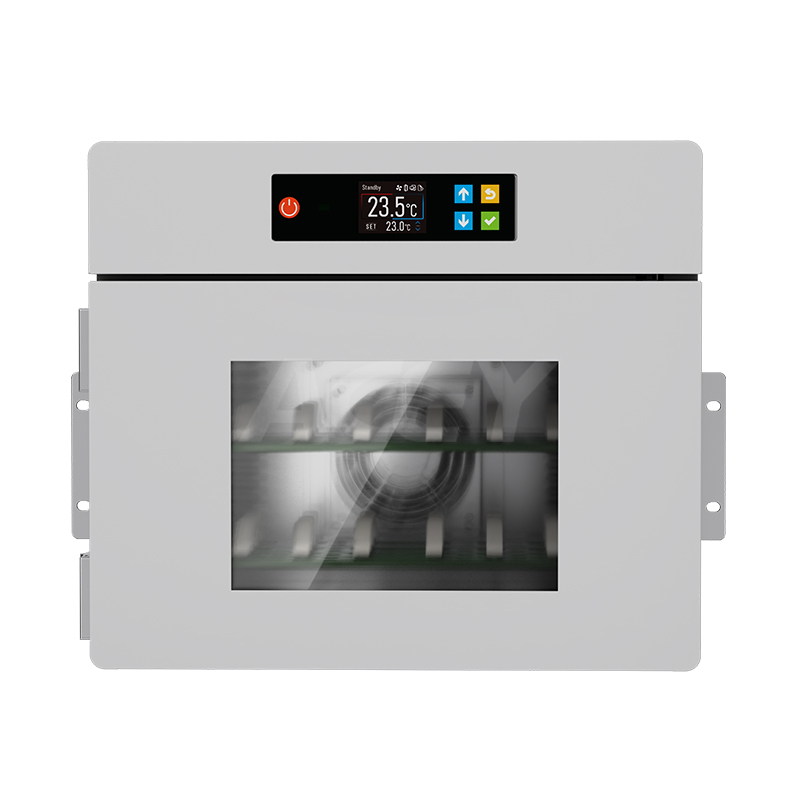

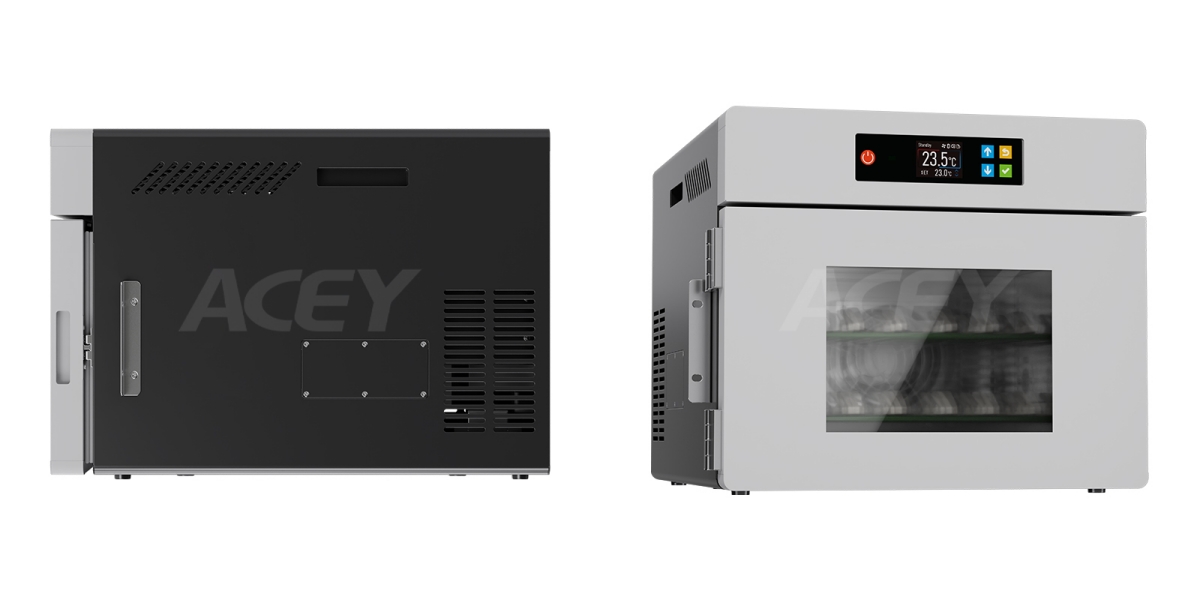

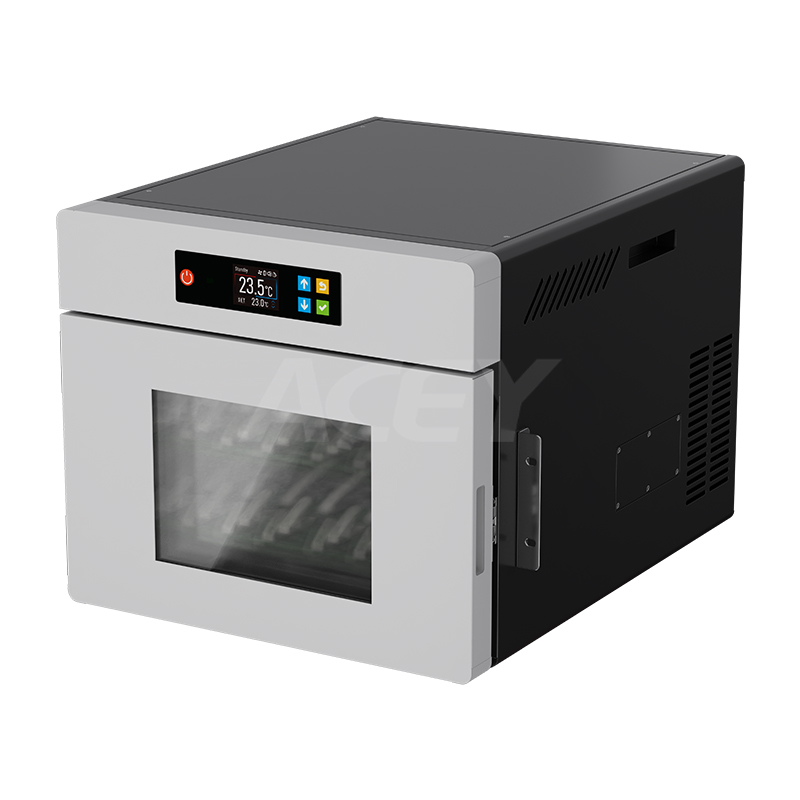

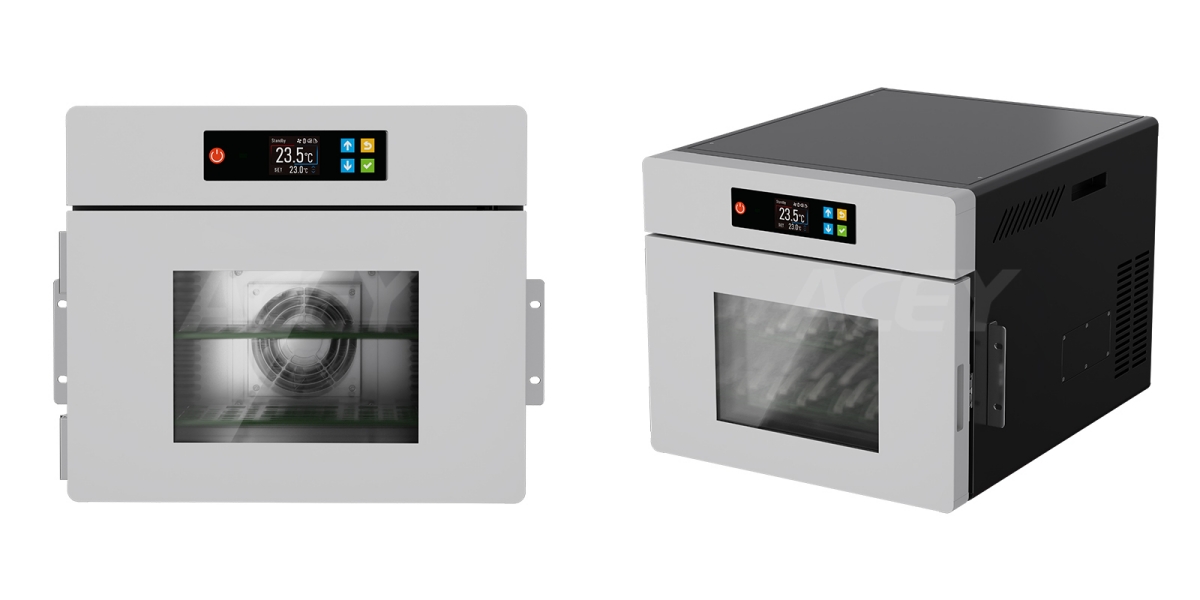

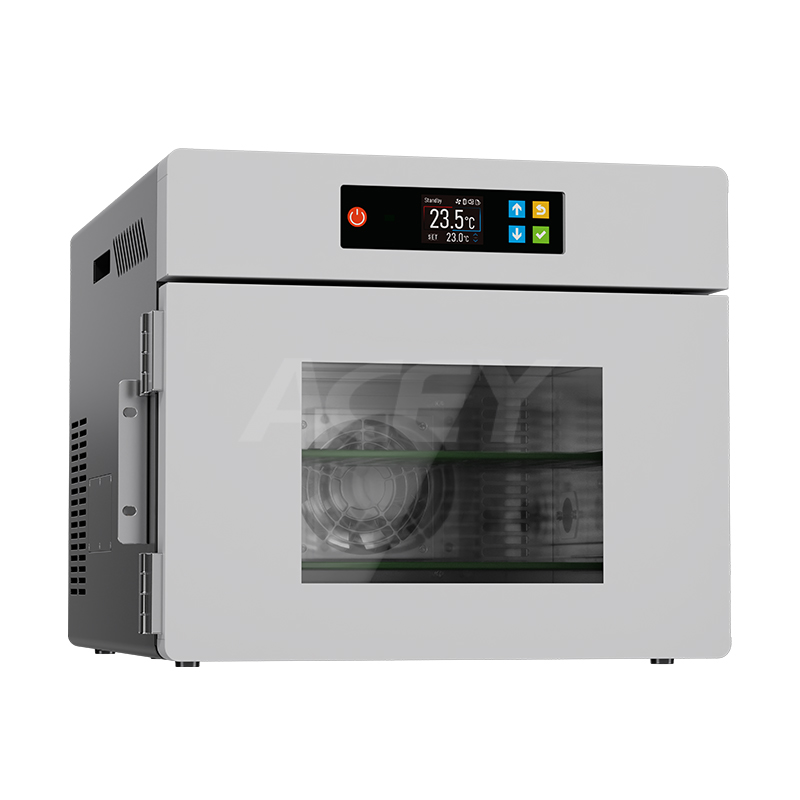

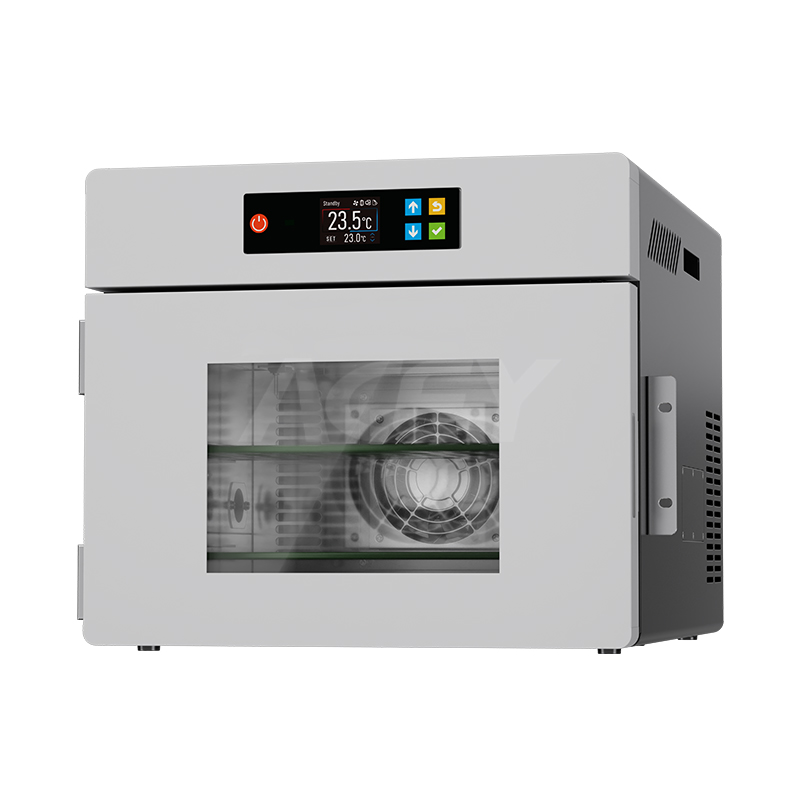

ACEY-WHW-25L-5V50mA-32CH 코인 셀
환경 챔버가 포함된 배터리 사이클러
본 시스템은 충방전 테스터와 25L 용량의 항온 챔버를 통합한 소형 배터리 사이클링 시스템으로, 코인 셀 및 소형 파우치 셀을 일정한 온도 조건에서 테스트할 수 있도록 설계되었습니다. 각 층에는 16개의 독립적인 채널이 있으며, 챔버는 2층 구조로 최대 32개의 코인 셀을 동시에 테스트할 수 있습니다. 테스트 포트는 편리한 연결을 위해 좌우 내부 벽면에 배치되어 있으며, BTS 상위 컴퓨터 소프트웨어를 통해 제어되므로 하나의 플랫폼에서 통합된 작동, 온도 제어 및 데이터 관리가 가능합니다.
제작 특징
제품 사양
| 목 | 사양 |
| 명목 용량 | 25리터 |
| 내부 챔버 크기 | 가로 360mm × 세로 300mm × 높이 235mm |

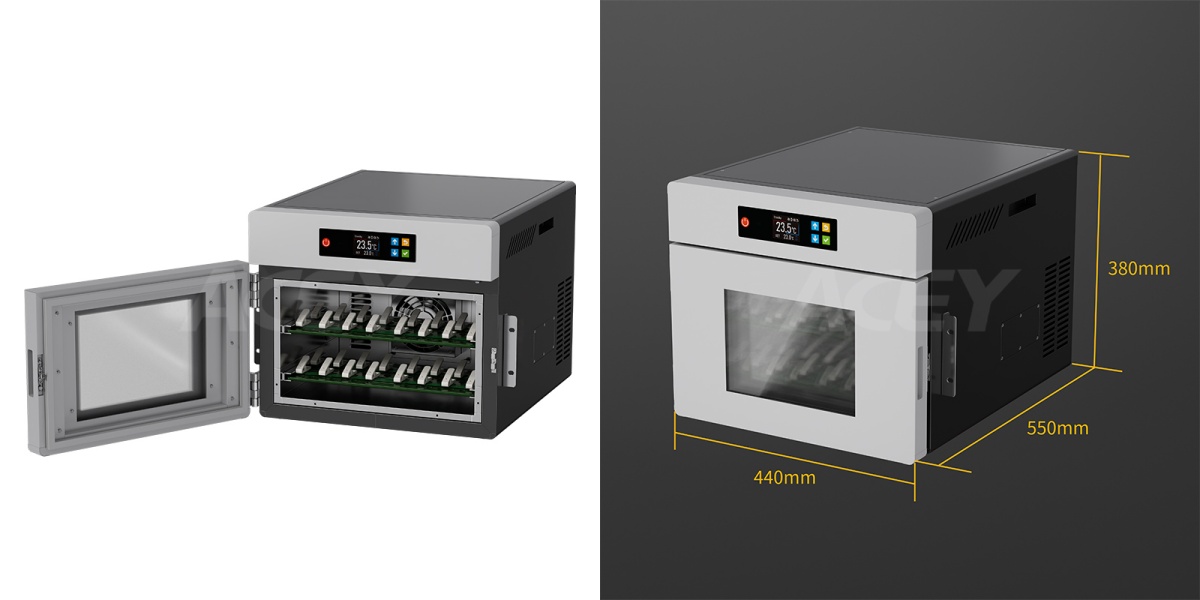

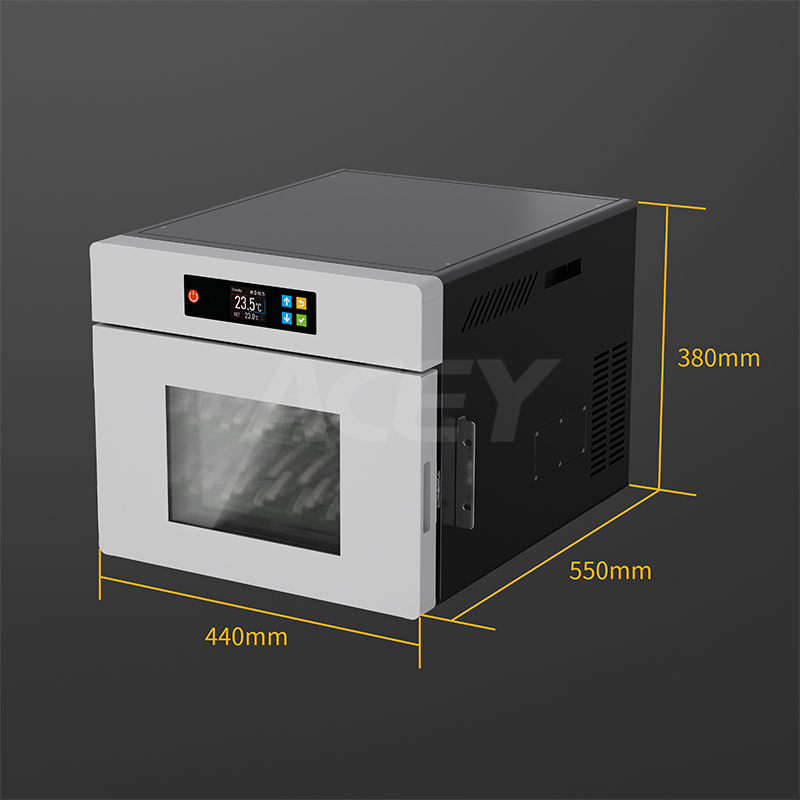

| 외부 치수 | 가로 440mm × 세로 580mm × 높이 410mm |
| 무게 | 약 45kg |
| 시험 환경 조건 | 주변 온도 +25°C, 상대 습도 ≤85%, 시료 없음(무부하 조건) |
| 온도 범위 | 15°C ~ 60°C |
| 온도 변동 | ±0.5°C 이하 (무부하, 안정 상태) |
| 온도 편차 | ±2.0°C (무부하, 안정 상태) |
| 가열 시간 | 25°C → 60°C ≤ 50분 (무부하, 평균 비선형) |
| 냉각 시간 | 25°C → 15°C ≤ 60분 (무부하, 평균 비선형) |
| 챔버 구조 |
*외부 재질: 냉간압연강에 분체 도장 및 열처리 도장
*내부 소재: SUS304 스테인리스 스틸 *단열재: 폴리우레탄 폼 |
| 공기 순환 시스템 | 반도체 냉각/가열 모듈이 내장된 DC 팬 |
| 표준 구성 |
*문: 프레임이 있는 속이 빈 강화 유리
*구성품: 연결판 2개 *조명: LED 램프 |
| 제어판 | 터치식 제어 버튼 |
| 제어 장치 | LED 디지털 디스플레이 + 터치 버튼 컨트롤러 |
| 설정 방법 | 터치 버튼 입력 |
| 제어 방법 | 반도체 냉각/가열 모듈을 통한 PID 자동 온도 제어 기능이 있는 강제 공기 순환 방식 |
| 통신 인터페이스 | 표준 이더넷 포트 |
| 배터리 테스트 장치 | 최대 2대, 총 16채널 (mA급 장비) |
| 호스트 컴퓨터(중간 수준 컨트롤러) | 1개 |
| 네트워크 스위치 | 1개 |
| 설치 요구 사항 |
환기가 잘 되는 공간
주변에 강한 진동이 없습니다. 강한 전자기장이 없음 인화성, 폭발성, 부식성 물질 또는 먼지가 없습니다. |
| 주변 환경 조건 | 온도 25°C ±3°C; 상대습도 ≤85%; 기압 86kPa–106kPa |
| 전원 공급 장치 | 교류(220±10%)V/50Hz 또는 교류(110±10%)V/60Hz, 단상 + 보호 접지 |
| 전력 소비량 | 0.2kW |
| 최대 전류 | 1A(220V) 또는 2A(110V) |
| 메모 | 시험 중 챔버 문을 열면 온도 변동이 발생할 수 있습니다. |
| 적용 가능한 세포 유형 | 코인 셀(mA급) |

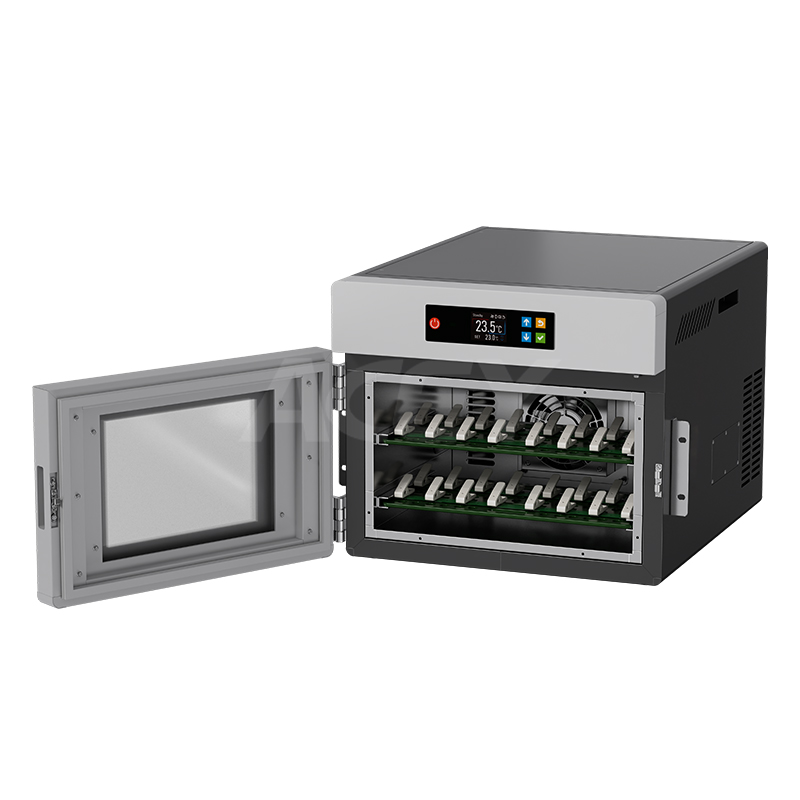

| 세포 배치 방법 | 좌측 및 우측 내벽에서 삽입 |
테스트 시스템 매개변수
| 품목 | 값 | |
| 해결 | AD:24비트; DA:16비트 | |
| 입력 임피던스 | ≥1G Ω | |
| 전압 | CV 출력 범위 | 10mV~5V |
| 최소 방전 전압 | -5V | |
| 정확성 | ± 0.02% FS | |
| 안정 | FS의 0.04% | |
| 현재의 | 출력 범위/채널 | 범위1: 0.1mA; 범위2: 1mA; 범위3: 10mA; 범위4: 50mA |
| 최소 출력 전류 | 0.2μA | |
| 정확성 | ± 0.02% FS | |
| CV 차단 전류 | 범위1: 0.1μA; 범위2: 1μA; 범위3: 10μA;범위4: 50μA | |
| 안정 | 0.04% FS | |
| 힘 | 채널당 출력 | 0.25와트 |
| 안정 | FS의 0.08% | |
| 시간 | 현재 응답 시간 | <1ms (10%FS~90%FS) |
| 작업 단계 시간 | ≤ (365*24)시간/단계 시간 형식: 00:00:00.000(시, 분, 초, 밀리초) | |
| 데이터 기록 | 데이터 기록 조건 | 최소 전압 변화: 10mV |
| 데이터 기록 빈도 | 10Hz(최소 데이터 기록 간격: 100ms) | |
| 요금 | 충전 모드 | CC, CV, CCCV, CP |
| 차단 조건 | 전압, 전류, 시간, 용량, 에너지, -ΔV | |
| 해고하다 | 방전 모드 | CC, CV, CCCV, CP, CR |
| 차단 조건 | 전압, 전류, 시간, 용량, 에너지 | |
| 맥박 | 요금 | CC, CP |
| 해고하다 | CC, CP | |
| 최소 펄스 폭 | 500ms | |
| 맥박수 | 최대 32개 | |
| Chg 및 Dschg 스위치 | 지원됨 | |
| 차단 조건 | 전압, 시간 | |
| DCIR | BTSDA에서 계산된 DCIR 값을 확인할 수 있습니다. | |
| 주기 | 최대 사이클 | 65535 |
| 최대 단계 | 254 | |
| 사이클 네스트 | 3 | |
| 보호 | 안전 보호 | ● 정전 시 데이터 보호 |
| ● 오프라인 작동 모드 | ||
| ● 사용자가 정의할 수 있는 보호 조건(예: 상한 및 하한 전류/전압, 지연 시간, 온도 등) | ||
