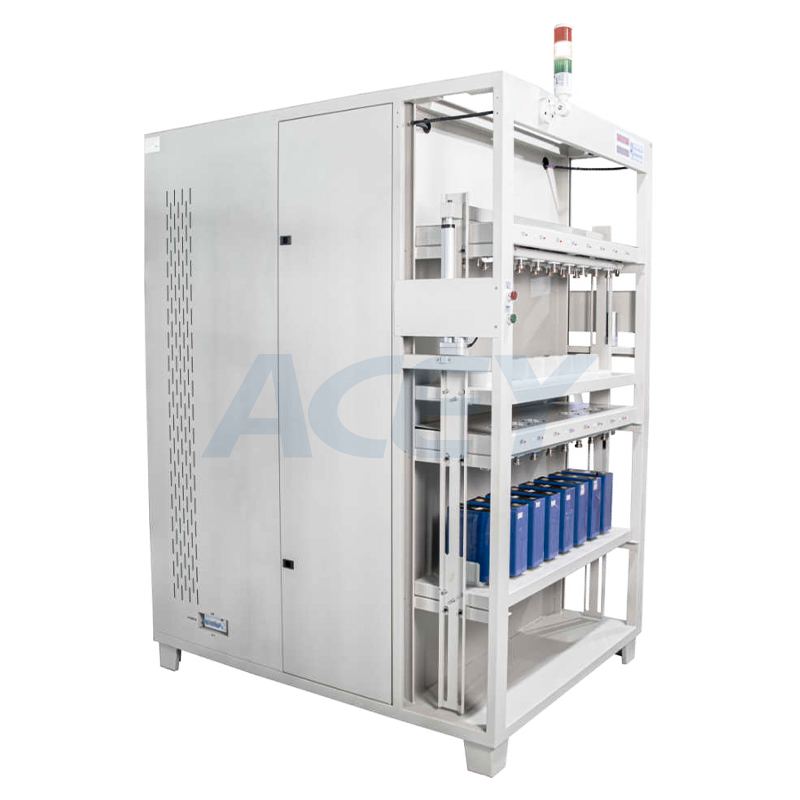

5V 400A 16채널 각형 배터리용 리튬 셀 등급 분류기

5V 400A 16채널 각형 배터리용 리튬 셀 등급 분류기

제품 설명

이 배터리 충방전 시험 장비는 고정밀 다채널 충방전 시험을 통해 배터리의 전압, 전류, 용량 및 기타 성능 매개변수를 측정합니다. 시험 결과를 바탕으로 배터리를 등급별로 분류하여 셀 용량의 일관성을 효과적으로 보장합니다.

시스템 기능

1. 단일 지점 독립 제어: 각 배터리는 완전히 독립적인 정전류 및 정전압 소스를 갖추고 있어 안정적이고 충격 없는 작동을 보장합니다. 2채널 프로그래밍 가능한 정전류 및 정전압 제어 모듈을 사용합니다.
2. 이 장비는 STM32 마이크로컨트롤러로 제어되며 작동을 위해 컴퓨터에 연결됩니다. 모든 테스트 데이터와 곡선을 저장할 수 있으며, 장비의 키패드를 통해 직접 공정을 설정하고, 테스트를 완료하고, 분류 작업을 수행할 수 있습니다.
3. 각 배터리의 상태를 실시간으로 모니터링하고 표시합니다. 이상이 발생하면 해당 채널의 작동이 중지되고 표시등이 켜집니다.
4. 전원 차단 보호 기능이 있어 전원이 복구되면 원래 작업 프로세스를 재개할 수 있습니다.
5. 전력 제어를 위해 전계 효과 트랜지스터를 사용하며, 리튬 인산철 배터리와 같이 방전 전압이 낮은 배터리에 적합합니다.
6. 직관적이고 명확한 그래픽 사용자 인터페이스를 채택하여 각 배터리의 전압, 전류, 시간, 용량 등의 데이터를 동시에 표시하고, 작동 상태 및 비정상 상태를 색상으로 구분하여 나타낼 수 있습니다.
7. 강력한 소프트웨어 기능과 사용자 친화적인 인터페이스.
8. 4선식 테스트 인터페이스는 높은 측정 정확도를 보장합니다.
9. 손쉬운 유지보수를 위한 모듈식 설계 개념.

에너지 피드백 기능

• 배터리 충전 시 양방향 전원 공급 장치는 교류 전원을 14V 직류 전원으로 변환하고, 정전류 회로 기판은 배터리 충전 과정을 제어하고 모니터링합니다.
• 배터리가 방전될 때는 충전 과정의 역순으로 진행됩니다. 정전류 회로 기판이 먼저 배터리 전압을 15V까지 올린 후, 양방향 전원 공급 장치가 직류 전력을 교류 전력으로 변환하여 공장 내 교류 배전망에 직접 공급합니다. 이로써 배터리 방전으로부터 에너지를 회수하는 방식이 구현됩니다.

호환 배터리 사양

• 단자 간격: 50-170mm
• 길이: 90-220mm
• 두께: 15-100mm
• 높이: 80-310mm

장비 사양

제품 전시
