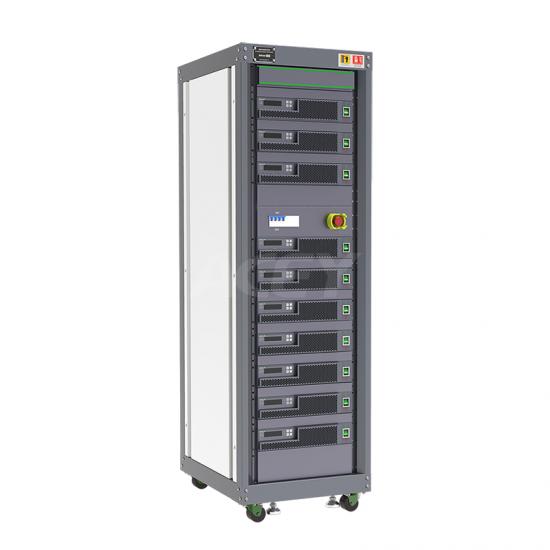

5V 30A 160CH 재생 배터리 셀 충전 방전 테스트 시스템

ACEY-HRCDS-5V30A-160CH 배터리 셀 테스트 시스템은리튬 이온 배터리, 니켈 수소 배터리, 납산 배터리 등 다양한 유형의 배터리 개발, 생산 및 품질 관리에 널리 사용됩니다.

상표:
ACEY
제품 번호.:
ACEY-HRCDS-5V30A-160CH
응낙:
CE Certified
보증:
One-year warranty with lifetime support
주문 (Moq) :
1 Set
지불:
T/T
제품 원산지:
China
리드 타임:
7-35 days

지금 문의

제품 카탈로그

신제품

제품 상세 정보

5V 30A 160CH 재생 배터리 셀 충전 방전 테스트 시스템

제품 설명

ACEY-HRCDS-5V30A-160CH 배터리 충전 방전 시험 장비는 배터리 사이클 수명 시험, 배터리 용량 시험, 배터리 충전 특성 시험, 배터리 방전 특성 시험, 배터리 충전 유지 능력 시험, 배터리 충전 및 방전 효율 시험, 배터리 과충전 및 과방전 속도 내구성 시험, 펄스 시험, 작업 조건 시험 등을 지원합니다. 이 장비는 모듈식 설계, 높은 신뢰성, 낮은 소음, 높은 에너지 밀도를 채택하여 실험실에서 유연하게 사용하기 편리합니다(단일 모듈 220V 전원 공급 장치).

제품 특징

효율적인 전력 피드백: 전력을 그리드로 다시 공급하여 에너지를 절약하고 비용을 절감합니다.
접촉 임피던스 모니터링: 단자 접촉 불량으로 인해 발생하는 안전하지 못한 문제를 방지합니다.
원활한 CCCV 충전: 미세 단락 및 과충전을 방지합니다.
고정확도 샘플링: 안정적이고 정확한 전압 및 전류 측정을 보장합니다.
동적 부하 보호: 배터리를 스파크와 전류 충격으로부터 보호합니다.
전압 클램프: 충전 중 배터리가 손상되는 것을 방지합니다.
ECD 및 EVD 보호: 인증되지 않은 배터리의 충전/방전을 중단합니다.
타사 장비 제어: 포괄적인 테스트를 위해 외부 장치와 통합됩니다.
용량 교정: 사이클 테스트에 대한 벤치마크를 설정합니다.
데이터 통계: 실시간 및 과거 데이터 분석을 제공합니다.

작업 환경

캐비닛 전체의 전원 공급: AC 380V±10%, 주파수: 50HZ±5%.
캐비닛 전체의 최대 입력 전력: 34.3kW(160CH)
작동 온도: 0℃~ 45℃.
습도: ≤ 85%RH 미만(비응축).
심한 진동이 없고, 부식성 가스가 없으며, 가연성 또는 폭발성 가스가 없어야 합니다.
해상도: AD 16비트.

매개변수

아니요.	목		HRCDS-5V30A
1	주요 채널		16CH/모듈
2	채널 작업 모드		완전히 독립적
3	메인 채널 작업 모드		충전: CC, CV, CCCV, CC에서 CV로 전환 시 전압이나 전류에 영향이 없습니다.
			방전: CD, CP, CR, DCCV
			아직
	메인 채널 테스트 차단 조건		시간, 총 전압, 총 전류, 용량, -ΔV, Vcell, RSOC 등
4	메인 채널 전압	단일 채널 테스트 범위	0V-5V
		최소 방전 전압	0.8V
		정확성	±0.05%FS
		해결	0.1mV
	메인 채널 전류	단일 채널 테스트 범위	±30A
		최소 출력 전류	30mA
		정확성	±0.05%FS
		해결	1mA
		현재 시작 응답 시간	<10ms(10%FS~90%FS)
	시간	해결	10ms
	보조 온도(선택 사항)	범위	-20℃~100℃
		정확성	±1℃(0℃~70℃)
		해결	0.1℃
	힘	출력 전력	단일 채널 연속 작동 전력 150W
		안정	±0.1%FS
5	의사소통		랜
6	제어 프로그램		전원이 꺼져도 데이터 보호를 지원하고, 전원이 끊겨도 테스트를 계속 진행하거나 수동으로 중지하고 단계 매개변수를 온라인으로 수정합니다.
			사용자는 보호 조건을 설정할 수 있으며, 최소 전압, 최대 전압, 최소 전류, 최대 전류 등이 포함됩니다.
			사용자는 최소 전압, 최대 전압, 최대 온도, 최소 온도를 포함한 보조 채널 보호 조건을 설정할 수 있습니다.
			사이클 타임	최대 9999
			프로그래밍 가능한 단계	최대 9999
			중첩 루프	최대 10개 레이어
			단계 시간 범위	h, min, s 지원
			데이터 기록	시간≥20ms, 전압≥0.05%FS, 전류≥0.05%FS
			프로그램 기능	각 단계에는 하나 이상의 출구가 있습니다.
7	데이터 표시		사이클 목록	순환 횟수, 충전/방전 용량, 효율, 전력 및 평균 전압 등
			프로세스 목록	공정번호, 작업모드, 공정시간, 용량, 전력, 중간전압, 차단전압, 차단전류 등
			상세 목록	레코드 번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력, 셀 온도 등
8	데이터 내보내기		데이터는 EXCEL, TXT 또는 다이어그램으로 내보낼 수 있습니다. 충전 방전 효율, 충전 방전 곡선, 전압, 용량, 전류-시간 특성 곡선 등을 제공합니다.
9	데이터 저장		파일로 저장
10	곡선 유형		X좌표: 총 시간, 충전 방전 용량, 사이클 시간, 전압, 전류, 용량
			Y좌표: 총 전압, 전류, 용량, 전력, 셀 온도(선택 사항), 충전 및 방전 종료 용량 등
11	소프트웨어 보호		전원 끄기 데이터 보호, 전원 재개 테스트 계속, OVP, ODP, OCP, UCP, OTP, 용량 보호, 이상 전압 추세 보호, 이상 전류 추세 보호, 이상 전류 변동 보호, 이상 전압 변동 보호, 이상 충전 전압 증가율 보호, 이상 방전 전류 감소율 보호
	하드웨어 보호		전원 차단, 개방 회로 및 단락 회로 보호. 역방향 또는 오접속 보호, OCP, OVP, OTP, 설비 접촉 이상 보호.
	경고 기능		비상시에는 자동으로 전원이 꺼지고, 전원이 꺼지면 전원이 꺼지고, 부하가 자동으로 연결 및 분리됩니다.
12	바코드 스캔		바코드 시작 및 바인딩 테스트 데이터를 지원하여 배터리를 빠르고 정확하게 분류합니다. 또한, 상세한 배터리 데이터베이스 관리 기능을 지원하고, 배터리 정보를 테스트 데이터베이스와 연결하여 데이터베이스 시스템 관리를 용이하게 합니다.
13	샘플링 터미널		4극 샘플링. 구리 코 또는 기타 고정 장치.
14	에너지 소비		그리드에 대한 방전 전력 피드백
15	냉각 방식		강제 팬 냉각
	소음		70dB 이하
	IP 등급		IP20
16	수리하다		모듈화된 구조입니다. 예비 부품으로 교체 또는 수리가 가능합니다.
17	소프트웨어 업데이트		하드웨어가 호환되지 않을 때까지 정기적인 소프트웨어 업그레이드 서비스를 제공합니다.

장비 사양

캐비닛 크기	6008001980mm
무게	≤300kg
채널 번호	160CH
참고사항 : 위의 그림은 참고용일 뿐이며, 종류에 따라 달라질 수 있습니다!
