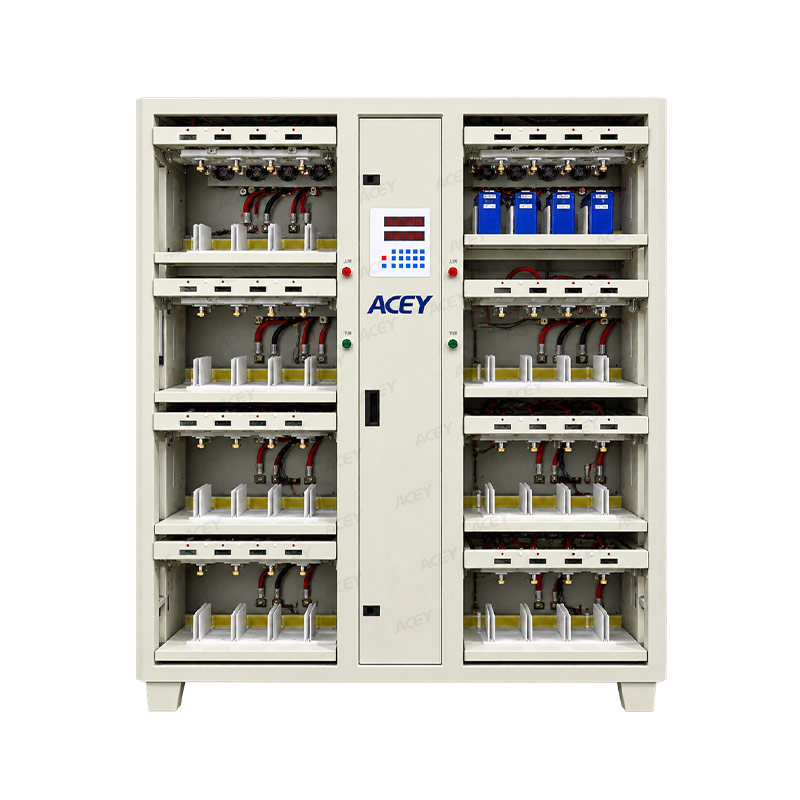

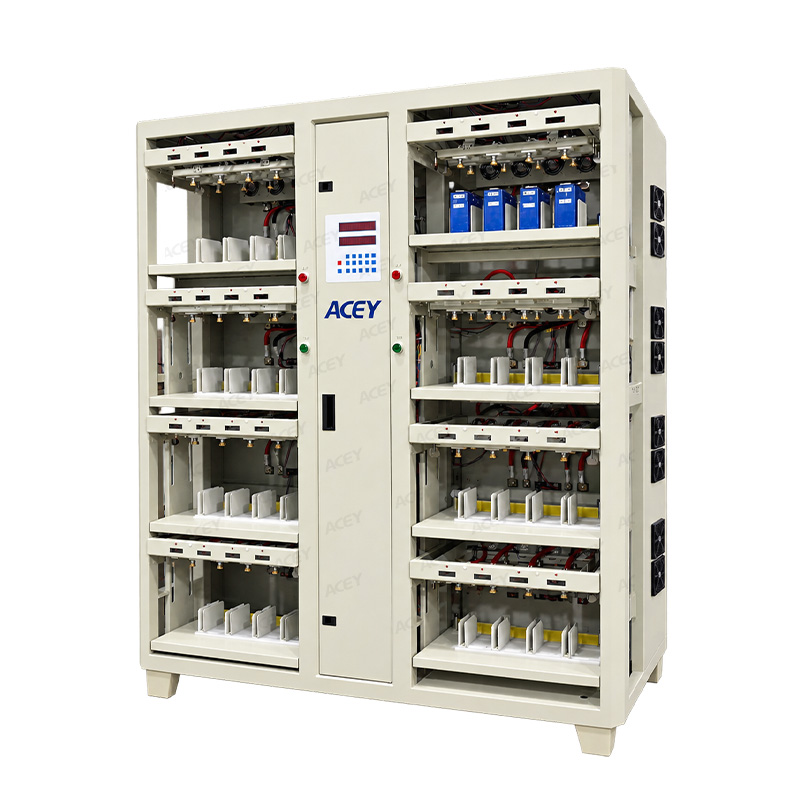

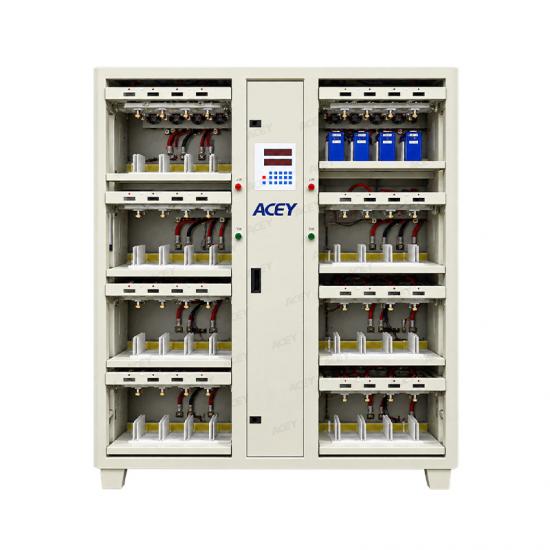

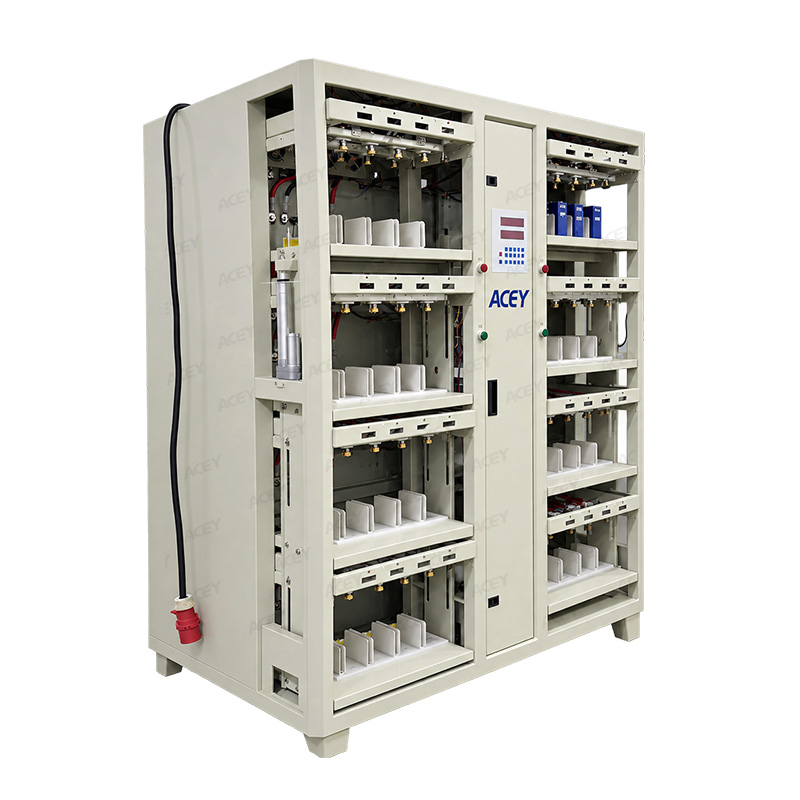

ACEY-BCT5200-32P 5V 200A 32채널 각형 배터리 포메이션 및 용량 등급 분류기는 리튬 배터리 포메이션, 충방전 테스트, 용량 등급 분류, 셀 선별 및 생산 데이터 관리를 위해 설계되었습니다.
각 배터리 채널은 자체 정전류 및 정전압 제어 회로로 독립적으로 작동합니다. 이 시스템은 최대 200A의 충방전 전류, 4선식 측정, 프로그래밍 가능한 테스트 프로세스, 바코드 스캔, 용량 등급 분류, 데이터 분석, 자동 보정 및 MES 통합을 지원합니다.
상표:
ACEY제품 번호.:
ACEY-BCT5200-32P응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1지불:
T/T제품 원산지:
China리드 타임:
7-35 days5V 200A 각형 배터리 포메이션 및 용량 등급 분류기
제품 설명
ACEY-BCT5200-32P 배터리 포메이션 및 용량 등급 분류기는 각형 리튬 이온 배터리 셀의 포메이션 및 용량 등급 분류 공정을 위해 설계되었습니다.
이 장비는 충방전 중 배터리 전압 및 용량과 같은 주요 매개변수를 측정하며, 테스트 결과를 배터리 등급 분류, 데이터 분석, 저장 및 생산 데이터 공유에 사용합니다. 각 배터리 채널은 독립적으로 제어되며 개별 정전류 및 정전압 소스를 갖추고 있어 서로 간섭 없이 다른 채널을 작동할 수 있습니다.
이 시스템은 컴퓨터 소프트웨어를 통해 제어하거나 장비 제어 패널을 통해 조작할 수 있습니다. 테스트 중에는 배터리 전압, 전류, 시간, 용량, 작동 상태 및 비정상 상태를 실시간으로 표시할 수 있습니다.
정확한 전기 측정을 위해 4선식 테스트 인터페이스가 사용되며, 모듈식 시스템 설계로 장비 유지보수가 용이합니다.
주요 특징

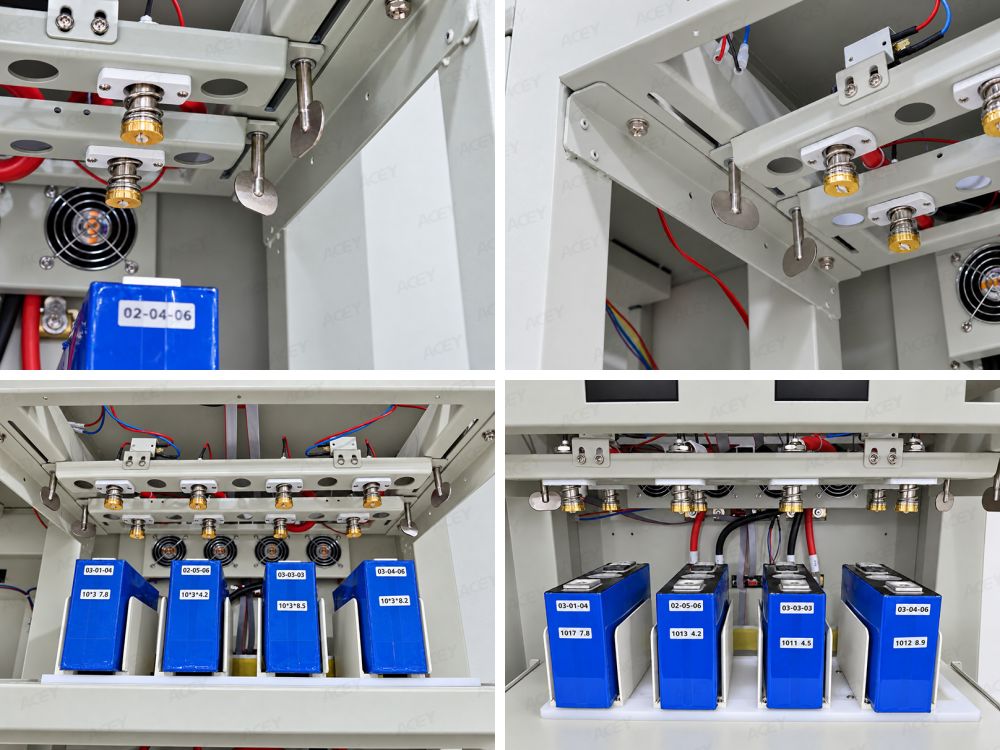

호환 가능한 각형 배터리 셀 크기
ACEY-BCT5200-32P 리튬 이온 셀 등급 분류기 는 다음 치수 범위 내의 각형 배터리 셀을 위해 설계되었습니다:
| 매개변수 | 호환 범위 |
| 셀 길이 | 80–330 mm |
| 셀 두께 | 15–92 mm |
| 셀 높이 | 80–230 mm |
| 단자 거리 | 40–250 mm |
| 고정 장치 유형 | 플랫 헤드 클램프 |
| 고정 장치 간격 | 100 mm |
| 로딩 방식 | 수동 셀 로딩 + 전동 리프팅 |
에너지 피드백 작동 원리
ACEY-BCT5200-32P 리튬 배터리 충방전기는 배터리 충전 및 방전을 위해 양방향 전력 변환 구조를 사용합니다.
배터리 충전 시, 교류(AC) 전원은 양방향 전원 공급 장치를 통해 직류(DC) 전원으로 변환되며, 정전류 제어 모듈이 배터리 충전 및 측정을 수행합니다.
배터리 방전 시, 과정은 반대로 작동합니다. 방전된 배터리 에너지는 양방향 전력 변환 시스템을 통해 직류(DC)에서 교류(AC)로 변환되어 교류(AC) 배전 시스템으로 다시 공급될 수 있습니다.
이러한 에너지 피드백 설계는 테스트 과정에서 방전된 배터리 에너지를 단순히 소산시키지 않고 재사용할 수 있게 합니다.
기술 사양
| 항목 | 사양 |
| 모델 | ACEY-BCT5200-32P |
| 제품 유형 | 각형 배터리 포메이션 및 용량 등급 분류기 |
| 채널 수 | 32채널 |
| 전압 측정 범위 | DC 0–4.95V |
| 충전 전압 범위 | DC 0–4.5V |
| 방전 전압 범위 | DC 4.5–2V |
| 정전압 범위 | DC 2–4.5V |
| 충전 전류 범위 | DC 400mA–200A |
| 방전 전류 범위 | DC 400mA–200A |
| 전압 정확도 | ±(판독값의 0.5‰ + 전체 눈금의 0.5‰) |
| 전압 제어 분해능 | 1mV |
| 전압 샘플링 분해능 | 1mV |
| 전류 정확도 | ±(판독값의 0.5‰ + 전체 눈금의 0.5‰) |
| 전류 제어 분해능 | 1mA |
| 전류 샘플링 분해능 | 1mA |
| 전류 상승 시간 | 90% 부하 시 ≤50ms |
| 채널 시작 시간 | 90% 부하 시 ≤50ms |
| 고정 장치 | 플랫 헤드 클램프 |
| 고정 장치 간격 | 100mm |
| 전원 공급 장치 | 3상 AC480V ±10%, 50Hz |
| 역률 | 전부하 시 0.99 |
| 전류 고조파 | 전부하 시 |
| 충전 효율 | ≥80% |
| 방전 효율 | ≥70% |
| 작동 소비 전력 | ≤37.6kW |
| 장비 고장률 | |
| 냉각 방식 | 자연 흡기, 상향 배기 |
| 상태 표시기 | 3색 상태 표시등 |
| 통신 | RS485 / TCP |
| 교정 방식 | 소프트웨어 자동 교정 |
| 교정 주기 | 180~360일 |
| RFID | 옵션 |
| MES 연결 | 지원됨 |
적용 분야
ACEY-BCT5200-32P 5V 200A 배터리 포메이션 및 용량 등급 분류기는 다음 용도로 사용할 수 있습니다:
제품 상세 정보
자주 묻는 질문(FAQ)
*ACEY-BCT5200-32P 각형 배터리 용량 등급 분류기는 어떤 용도로 사용되나요?
ACEY-BCT5200-32P는 각형 리튬 이온 배터리 셀의 화성, 충방전 테스트, 용량 테스트, 등급 분류 및 성능 분류를 위해 설계되었습니다.
*ACEY-BCT5200-32P는 한 번에 몇 개의 배터리 셀을 테스트할 수 있나요?
이 장비는 32개의 독립적인 테스트 채널을 갖추고 있으며, 각 채널은 독립적인 정전류 및 정전압 제어가 가능합니다.
*최대 충전 및 방전 전류는 얼마인가요?
ACEY-BCT5200-32P는 400mA에서 200A까지의 충전 및 방전 전류를 지원하며, 전압 측정 범위는 DC 0–4.95V입니다.
