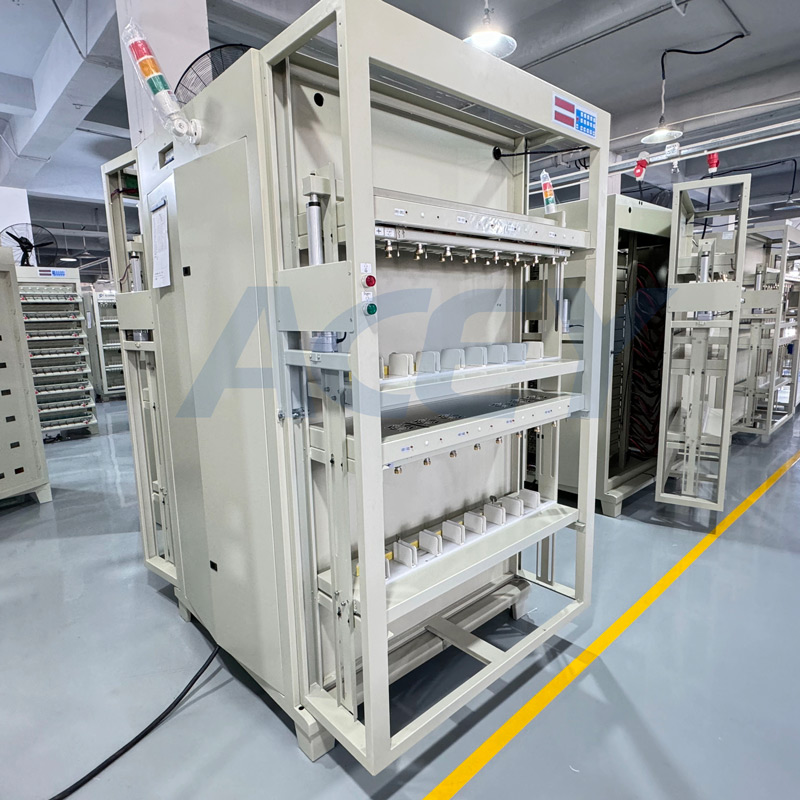

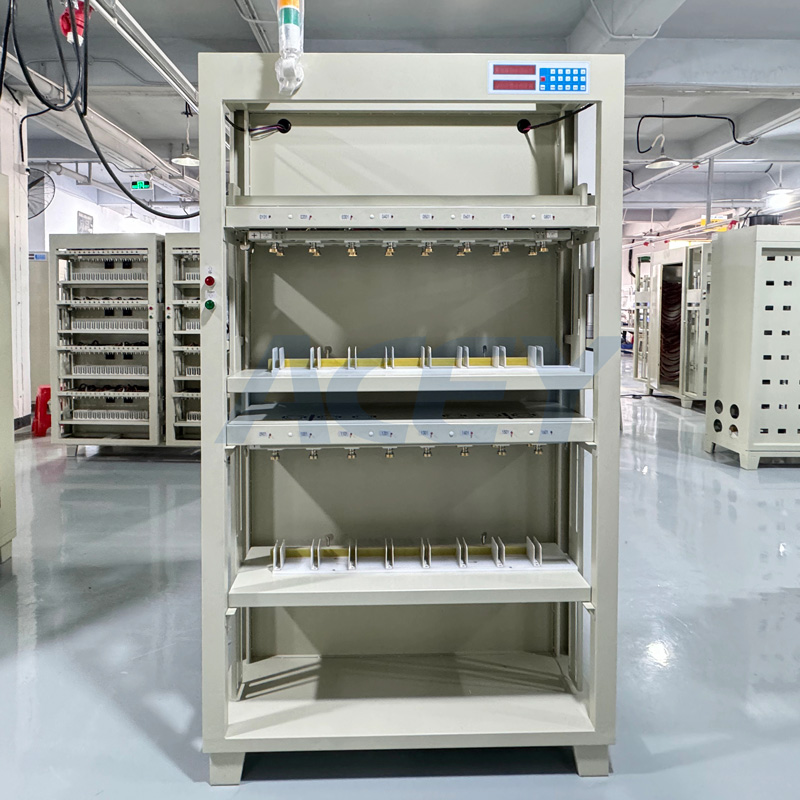

5V 200A 16/32CHS 에너지 절약형 프리즘 리튬 배터리 용량 테스트 장비

장비 채널 수

전체 기계에는 16채널이 있습니다.

외형치수

길이 750* 너비 1008* 높이 1700mm

케이스 색상

표준 그레이/블랙(맞춤형)

클램프형

플랫 헤드 클램프(악어 클램프 옵션)

클램프 폼

파워셀 프로브 클램프

클램프 간격

액티브 클램핑 팔레트

채널 제어 모드

각 채널은 독립적으로 시작, 중지, 일시 중지, 계속 및 보호가 가능합니다.

각 채널은 독립적인 정전압과 전류를 가지고 있습니다. 하드웨어 제어 회로

각 채널의 충전 전류 및 방전 전류의 정확도는 소프트웨어를 통해 자동으로 교정될 수 있습니다.

작동 전원

삼상 5선 AC380Vå10%, 50Hz

역률

...0.99

교류 전류 왜곡률

…2%

전체 기계의 효율성

요금 … 75%

피더망 변환효율

…70%

전력소모작업

… 29KW

설비고장률

<1%

작업환경

Tem온도 -10~40°C. 상대 hu중간도 80%

방열 모드

자연풍 유입, 상향배기

전압 측정 범위

DC 0~5V

배터리 전압 범위

DC 0~4.5V 충전; 방전 DC 4.5~2V

정전압 범위

DC 2~4.5V

전압 정확도

±(0.05% 판독값 + 0.05% 전체), 해상도 비율 1mV

전압 안정성

…(±1mV)

전류 범위

충전 DC 200mAï½200A

방전 DC 200mAï½200A

전류 정확도

±(0.05% 판독 + 0.05% 전체), 분해능 비율 1mV

현재 안정성

…(±1mA)

제어 모드

컴퓨터 제어, 스캔 기능으로 전체 캐비닛 제어 가능

통신모드

485s 포트 통신(포트 속도 57600)/TCP

프로세스 설정

최대 32단계, 256주기 설정 가능

충전 모드

정전류; 일정한 압력; 정전류 및 압력

충전 차단 조건

전압, 전류, 시간, 용량, - … v

방전 모드

영구 흐름, 일정한 전력, 일정한 저항

방전차단조건

전압, 시간, 용량

보호 기능

과전압, 저전압, 과전류, 저전류, 용량 과잉 보호, 전원 차단 보호, 데이터 중단점 복구

기간

0~3000분/분 단위

시간 정확도

…±0.1%

샘플링 검사 주기

1s-60s 선택 사항

배터리 분류

용량, 시간, 개로전압, 방전플랫폼 등에 따라 구분

데이터 처리

전압, 전류, 시간, 용량 등을 기록하고 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중간 전압을 자동으로 계산하고 데이터 곡선 및 사이클 다이어그램을 제공할 수 있습니다. 텍스트, 엑셀, 워드 또는 mdb 형식의 데이터 파일을 출력할 수 있습니다

소프트웨어의 기본 기능

1. 소프트웨어는 수동 일시 정지 지속, 소프트웨어 종료 지속, 정전, 장비 통신 끊김, 이상 정지 지속과 같은 다양한 연결을 지원합니다.

2. 바코드 스캐닝, 1차원 코드 스캐닝, QR 코드, 채널 점프 스캐닝, 로딩 스캐닝 및 기타 스캐닝 방법을 지원합니다.

3. 로컬 테스트 세부 데이터 저장, 언제든지 각 채널의 현재 테스트 데이터 및 과거 데이터를 볼 수 있고, 양방향으로 해당하는 데이터 및 곡선을 가지며, 단일 또는 일괄 형식으로 Excel 보고서를 지원하고 테스트 종료 자동 데이터 내보내기를 설정할 수 있습니다. 필요에 따라.

4. 용량 정렬을 지원하고 배터리 정렬 등급을 지정합니다.

5. 테스트 후 적격 판단을 지원하고 지정된 사이클 용량, 전압, 시간 및 기타 정보에 따라 합격/ng 결과를 판단합니다.

6. 다양한 단계 보호 및 글로벌 전압, 전류, 온도 이상 보호 및 이상 경보를 지원하고, 배터리 팩 과충전, 과방전 보호 테스트를 지원합니다.

7. 지원 채널 병렬(장비에 따라)

8. 지원 단위 변환;

9. 데이터베이스 서버 백그라운드 스토리지 또는 MES 도킹을 지원합니다.

10. 소프트웨어 오프라인 보호;
