XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.

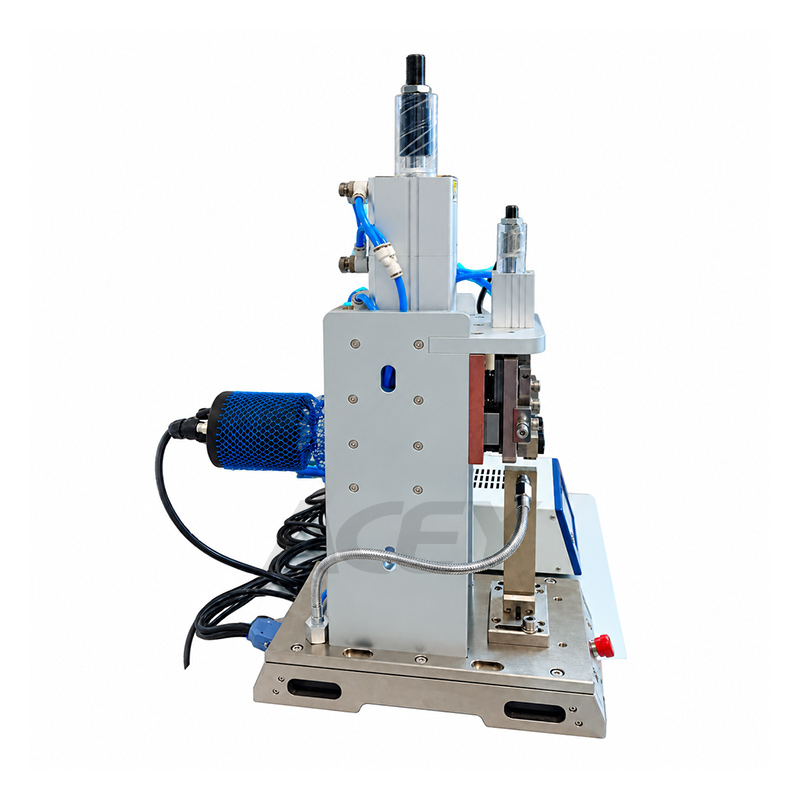

ACEY-UWM-20-6500 초음파 와이어 용접기는 자동차용 와이어 하네스 제작 및 배터리 모듈 배선을 위해 초음파 진동과 압력을 사용하여 와이어 끝을 접합합니다. 20kHz 주파수와 6500W 정격 출력으로 작동하며, 와이어 크기에 따라 이에 맞는 상부 용접 혼을 선택하여 사용합니다.
상표:
ACEY제품 번호.:
ACEY-UWM-20-6500응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 set지불:
T/T제품 원산지:
China리드 타임:
7-35 days20kHz 6500W 초음파 와이어 하니스 용접기
제품 설명
ACEY-UWM-20-6500 초음파 와이어 하니스 용접기초음파 진동과 압력을 통해 와이어 끝단을 접합합니다. 자동차 와이어 하니스 생산, 배터리 모듈 배선 및 기타 전기적 연결 용도에 사용됩니다. 이 기계는 6500W의 정격 전력으로 20kHz에서 작동하며, 상부 용접 혼은 와이어 크기 및 접합 요구 사항에 맞춰집니다.
DSP 회로 및 ICS 디지털 제어 시스템은 연속 조절 가능한 초음파 진폭, 에너지 및 시간 용접 모드, 그리고 자동 주파수 추적을 지원합니다. 작업자는 검증된 용접 작업 간 전환 시 7인치 터치스크린을 통해 용접 매개변수를 설정하고 불러올 수 있습니다. 다단계 비밀번호 보호 기능은 일반 조작과 공정 조정을 분리합니다.
이 기계는 설치와 유지를 위해 공압 구동 방식과 분리된 용접 헤드 및 제너레이터 구조를 사용합니다. 전압, 과전류 및 용접 과부하 보호 기능이 시스템 작동을 모니터링합니다. 용접 결과는 표준 통신 프로토콜을 통해 출력될 수 있으며, MES 통합을 위한 인터페이스가 제공됩니다.
제품 특징

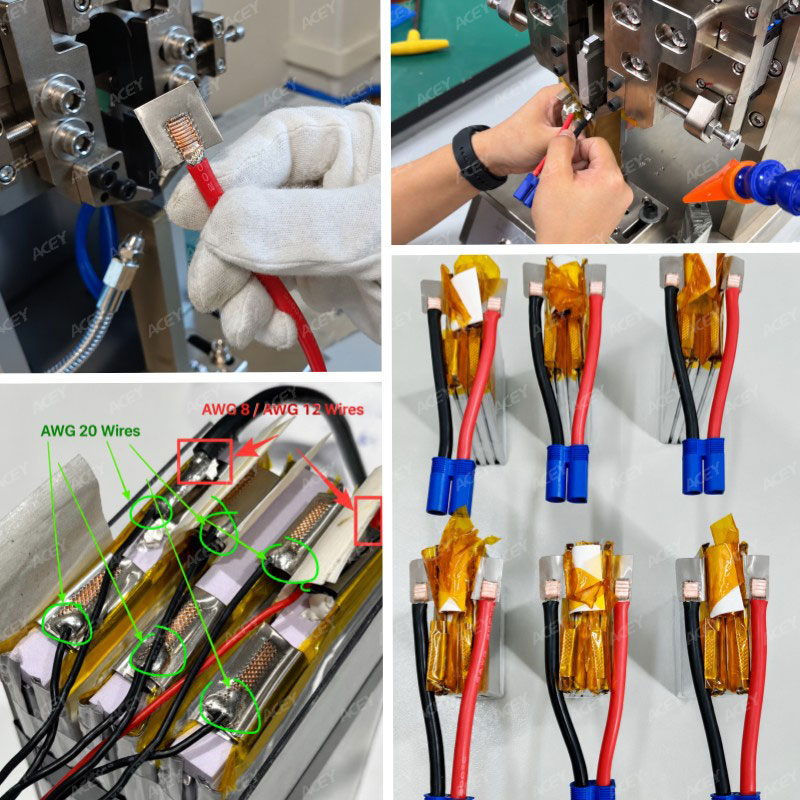

배터리 모듈 용접 응용 분야
이 구성은 배터리 모듈 조립 중에 구리 와이어를 니켈 도금 구리 스트립에 용접하기 위한 것입니다. 참고 응용 분야에는 메인 모듈 연결 와이어와 CCS 와이어가 포함됩니다.
| 연결 응용 분야n | 와이어 크기 | 참고 용접 자국 치수 |
| 메인 모듈 와이어 연결 | AWG 8 | 6 × 8mm |
| 메인 모듈 와이어 연결 | AWG 12 | 4 × 8mm |
| CCS 와이어 연결 | AWG 20 | 3 × 6mm |
용접 자국 치수는 지정된 응용 분야에 대한 공정 참고값입니다. 최종 툴링 및 용접 설정은 와이어 구조, 스트립 두께, 재료 상태 및 사용 가능한 용접 공간에 따라 다릅니다.

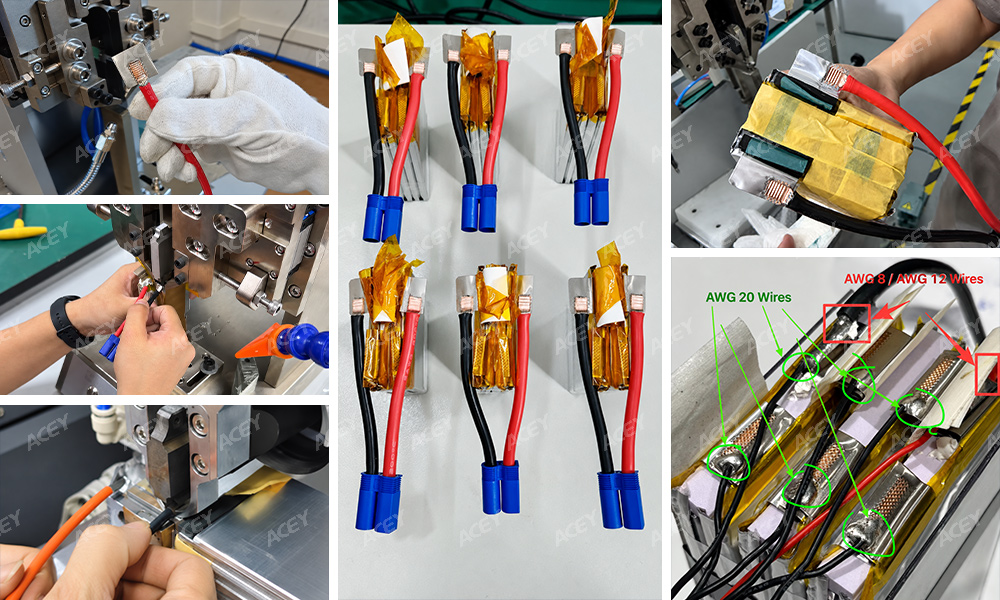

파우치 배터리 팩 용접 결과
기술 사양
| 항목 | 사양 |
| 모델 | ACEY-UWM-20-6500 |
| 장비 유형 | 초음파 와이어 용접기 |
| 초음파 주파수 | 20kHz |
| 정격 출력 | 6500W |
| 배터리 모듈 참조 재료 | 구리 와이어 대 니켈 도금 구리 스트립 |
| 배터리 모듈 참조 와이어 규격 | AWG 8, AWG 12 및 AWG 20 |
| 구동 방식 | 공압식 |
| 전원 공급 장치 | 단상 AC 220V ±10% |
| 압축 공기 압력 | 0.4–0.6MPa |
| 제어 시스템 | ICS 디지털 제어 방식의 DSP 회로 |
| 디스플레이 | 7인치 터치스크린 |
| 용접 모드 | 에너지 및 시간 모드 |
| 초음파 진폭 | 연속 조절 가능 |
| 주파수 제어 | 자동 주파수 추적 |
| 매개변수 관리 | 다중 사전 설정 용접 매개변수 |
| 데이터 통신 | 용접 결과 출력 및 MES 인터페이스 |
| 접근 제어 | 다단계 비밀번호 보호 |
| 장비 구조 | 분리형 용접 헤드 및 초음파 발생기 |
| 초음파 발생기 크기 (L × W × H) | 600 × 450 × 800mm |
| 용접 헤드 치수 (길이 × 너비 × 높이) | 500 × 400 × 350mm |
서비스 및 지원
ACEY는 합의된 보증 조건에 따라 1년 장비 보증을 제공하며, 운영 및 유지보수 교육을 함께 제공합니다. 교육은 장비 구조, 정상 작동, 정기 유지보수, 문제 해결 및 비상 절차를 다룹니다. 보증 기간 이후에도 지속적인 기술 서비스를 이용하실 수 있습니다.

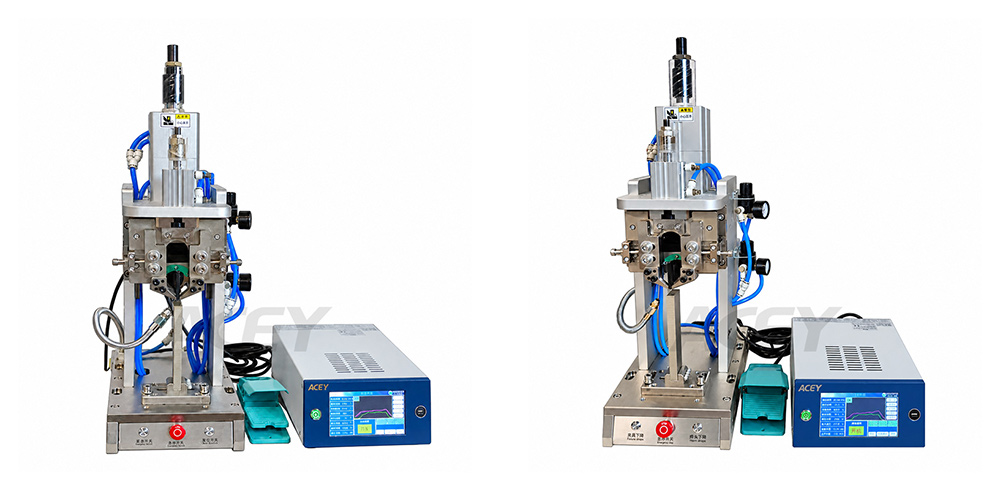

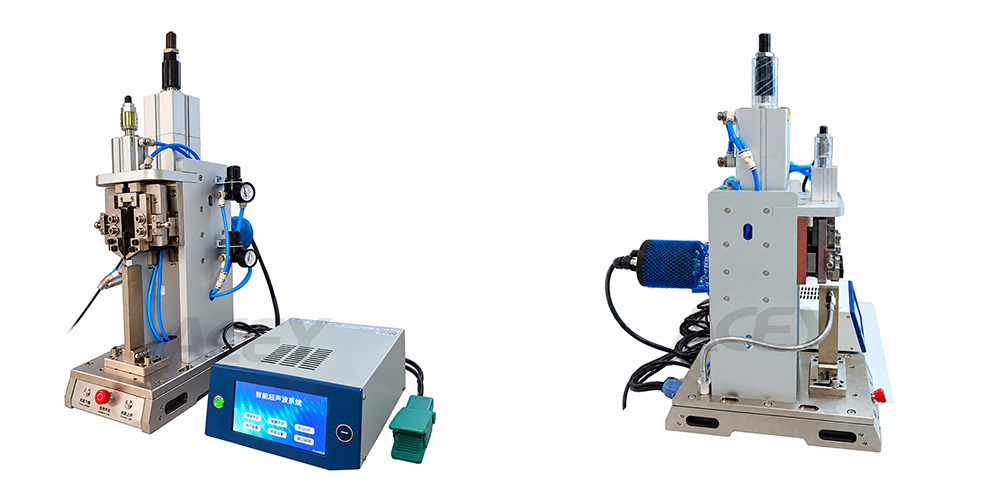

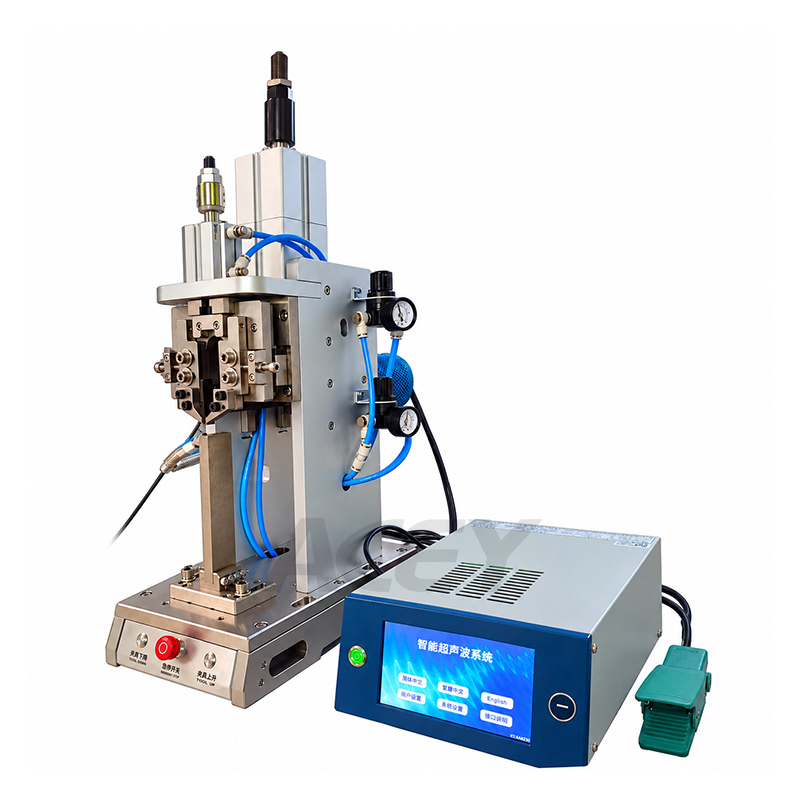

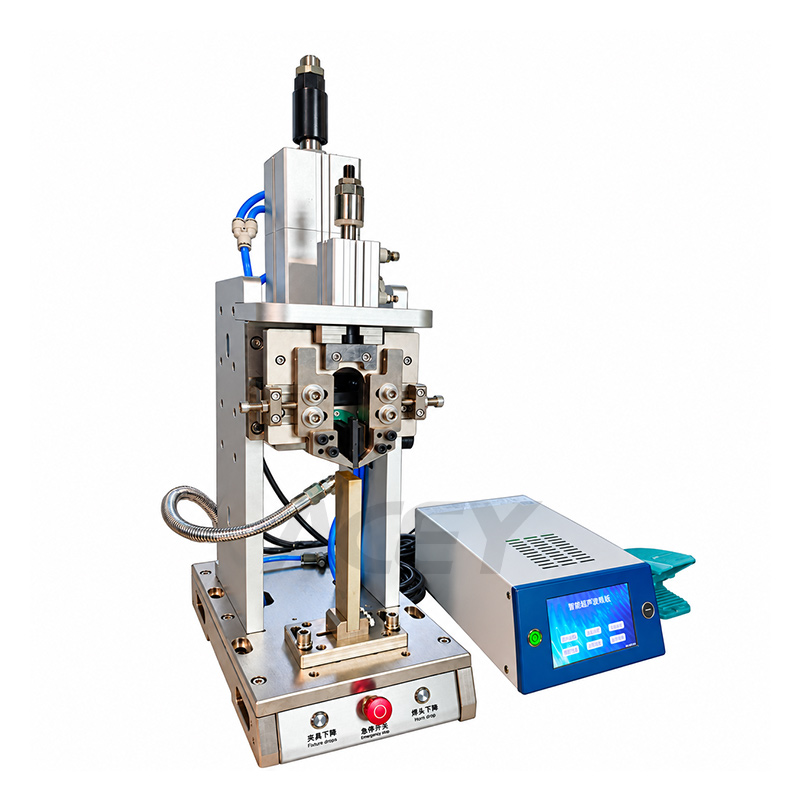

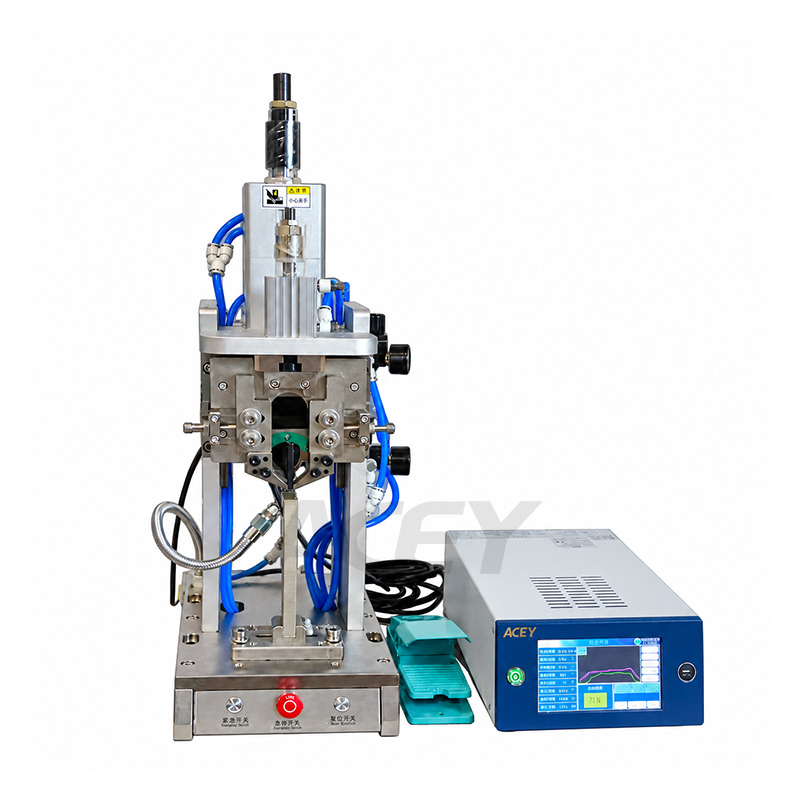

제품 디스플레이
FAQ
1. 와이어 크기를 전환할 때 용접 혼을 변경해야 합니까?
예. 와이어 크기가 다르면 그에 맞는 상부 용접 혼이 필요합니다. AWG 8, AWG 12 및 AWG 20 와이어의 경우 각 크기에 해당하는 상부 용접 혼이 필요합니다.
2. 작업자가 작업마다 용접 매개변수를 다시 입력해야 합니까?
아니요. 이 기계는 여러 개의 사전 설정된 용접 매개변수를 지원합니다. 공정이 설정되고 검증되면 작업자는 터치스크린을 통해 해당 설정을 불러올 수 있습니다. 매개변수 조정은 암호 액세스 수준을 사용하여 제한할 수 있습니다.
3. 공장 MES를 통해 용접 결과를 수집할 수 있습니까?
이 기계는 표준 통신 프로토콜과 MES 인터페이스를 통해 용접 결과 출력을 제공합니다. 주문 전에 통합 범위를 확인할 수 있도록 MES 통신 요구사항과 필요한 데이터 필드를 공유해 주시기 바랍니다.
