18650 21700 26650 배터리 자동 PVC 열수축 슬리브 기계 (커버 포함)

18650 21700 26650 배터리 자동 PVC 열수축 슬리브 기계 (커버 포함)

제품 설명

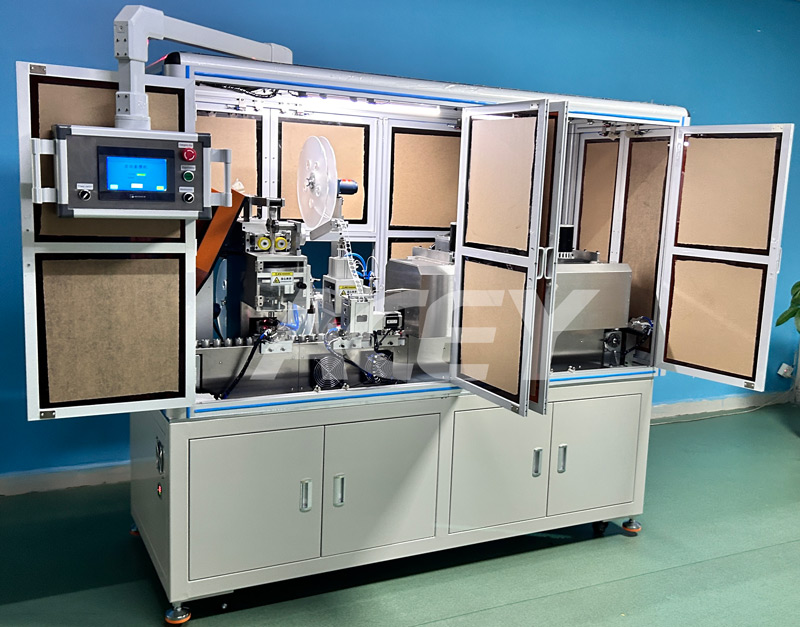

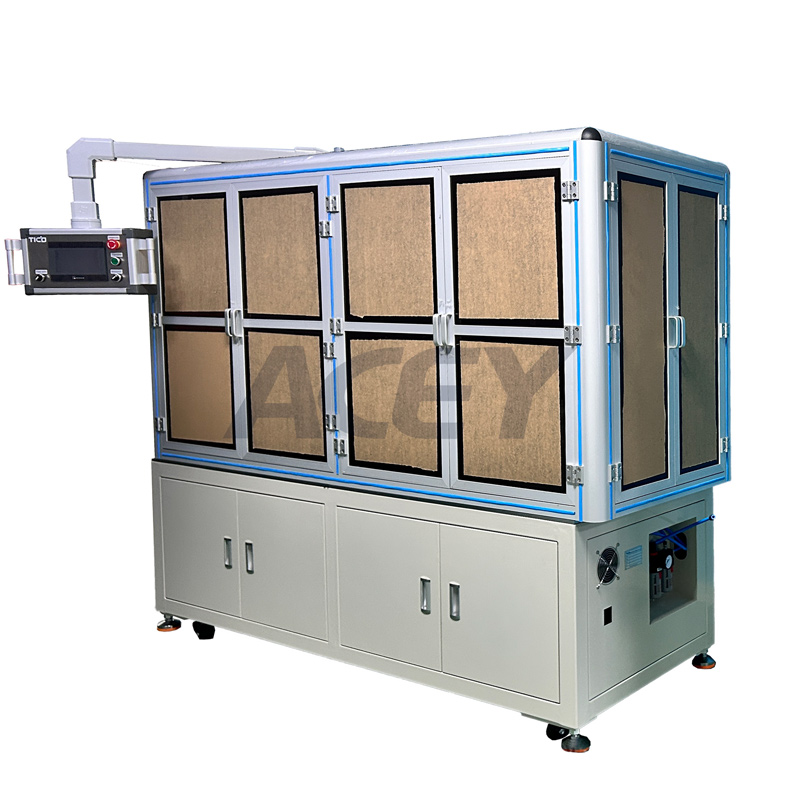

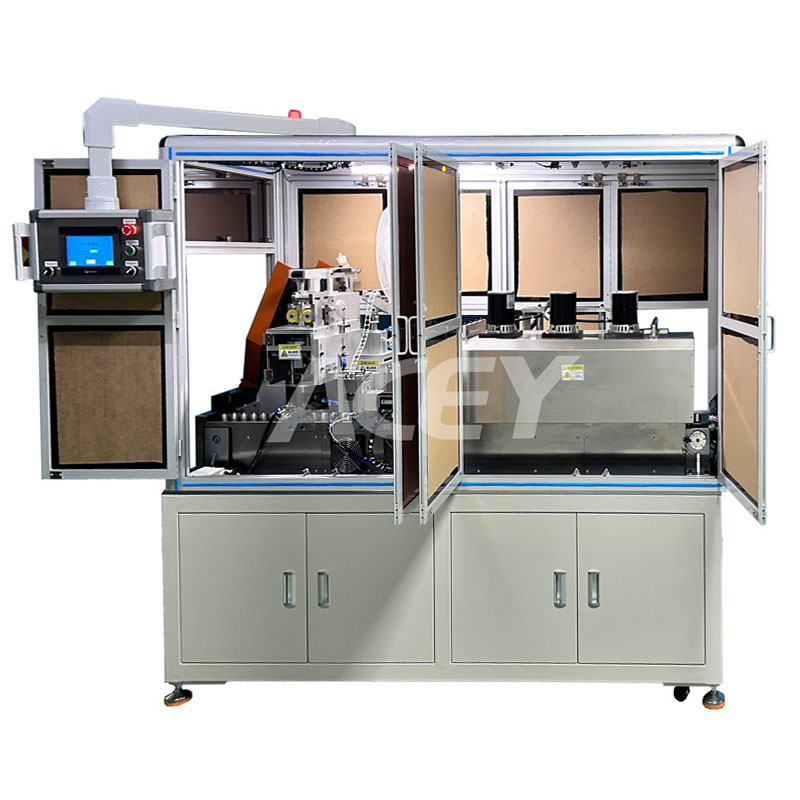

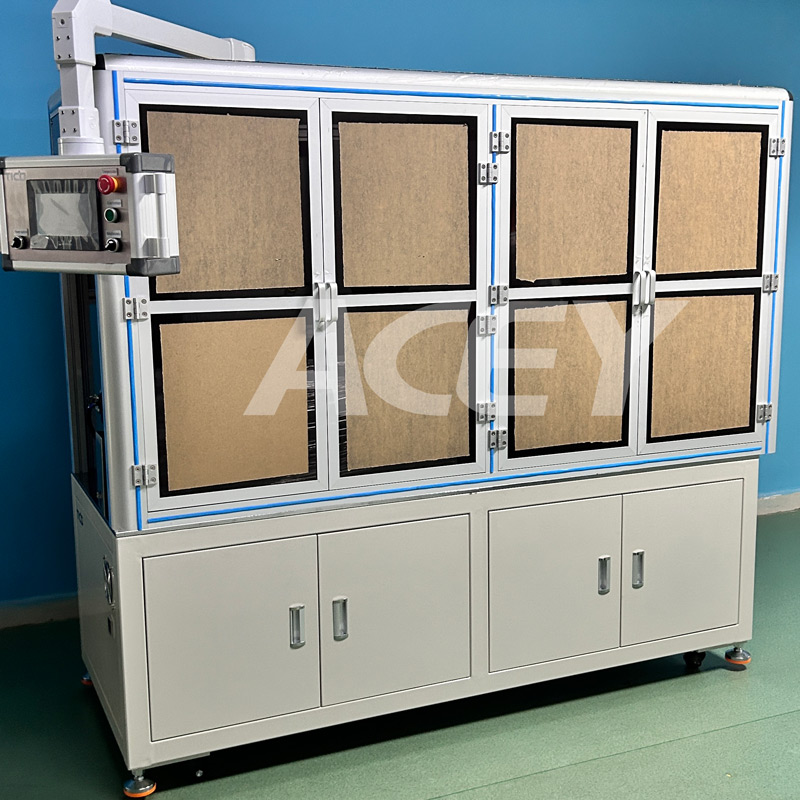

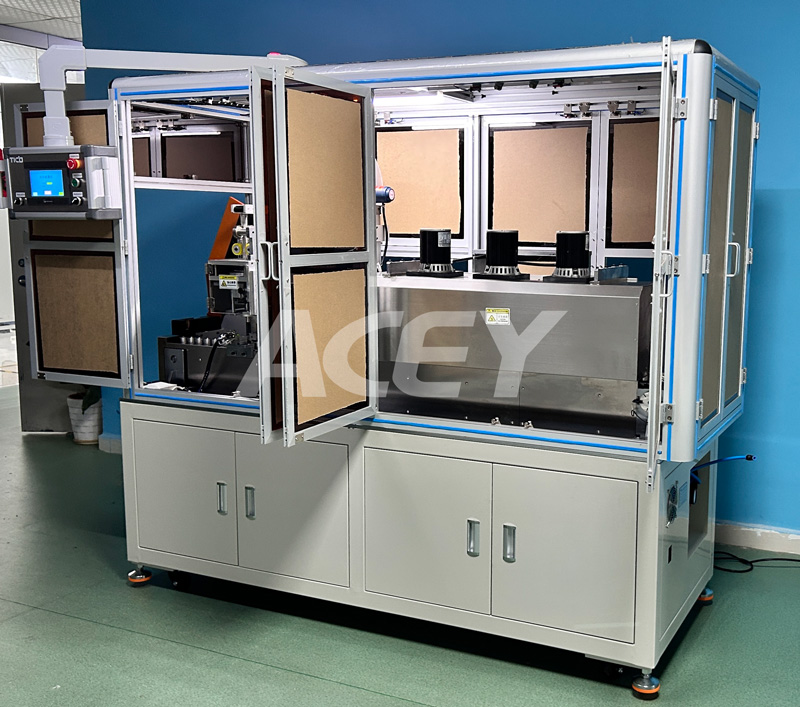

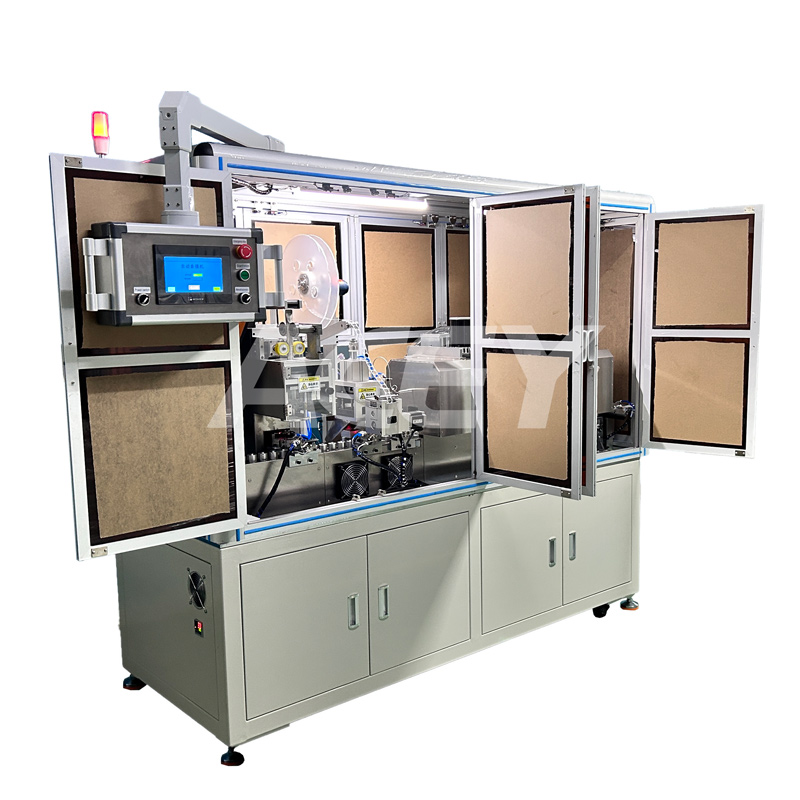

안전 커버가 장착된 ACEY-ASM-1C 자동 수축 슬리브 기계는 AA, AAA, 원통형 18650, 21700, 26650 및 기타 강철 케이스 리튬 배터리에 열수축 튜브를 자동으로 부착하는 데 적합합니다. 서보 공급 시스템을 통해 열수축 슬리브를 배터리에 자동으로 부착하고, 슬리브에 절연 패드를 펀칭하여 삽입한 후, 셀을 열수축 오븐에 통과시켜 회전시키면서 균일하게 수축시킵니다. 이후, 예비 스테이션에서 잉크젯 마킹이 가능하며, 완성된 배터리는 버퍼 스테이션으로 배출됩니다. 버퍼가 가득 차면 배터리는 자동으로 플라스틱 트레이에 넣어집니다.

시스템 구성

a) 자동 로딩 메커니즘: 배터리가 상자에 장착되고, 속도 제어 모터가 굴러가며 배터리를 전달합니다.
b) 재료 컨베이어: 재료는 속도 제어 모터와 스테퍼 모터를 통해 운반됩니다.

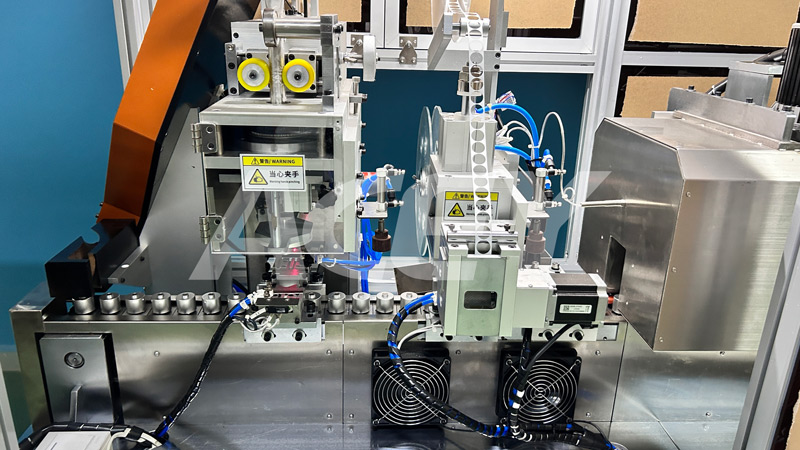

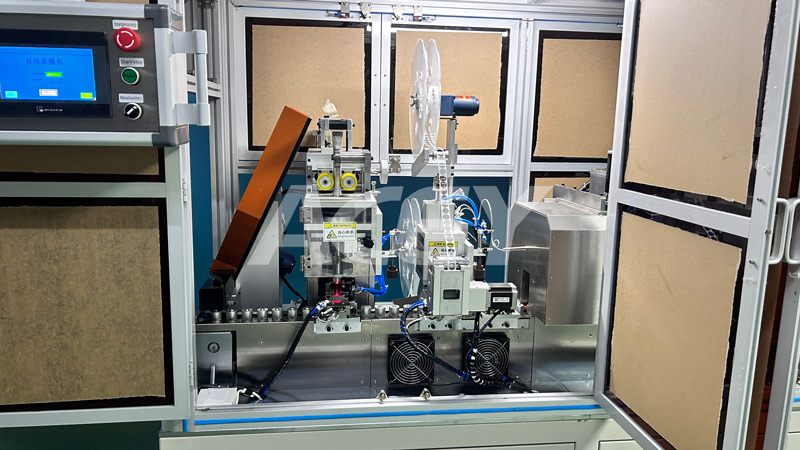

c) 슬리브 조립체: 서보 모터와 절단 시스템으로 구성되며, 각 구성 요소는 해당 위치에서 특정 기능을 수행합니다.
d) 펀칭 및 패드 배치: 절연 시트를 자동으로 펀칭하고 삽입합니다.
e) 열 수축 튜빙: 설정된 온도에서 튜빙을 자동으로 수축시킵니다.
f) 전기 제어: 주로 공기 스위치, DC 전원 공급 장치, PLC, 센서, 릴레이 등으로 구성됩니다.
g) 기계 구조: 알루미늄 프로파일, 판금 캐비닛, 브래킷 등으로 구성됨
h) 자동 트레이 로딩: 열 수축 후, 셀은 버퍼링 라인에 의해 완충되어 플라스틱 트레이로 밀어 넣어집니다. 트레이가 가득 차면 자동으로 올라가고, 수동 공정을 통해 트레이를 제거하고 빈 트레이를 교체합니다.

특징
a) 배터리 전체 상자를 적재하기 위한 자동 적재 메커니즘
b) 자동 하역을 위한 자동 하역 랙
c) 온라인 감지용 광전 센서(배터리 존재 감지)
d) 빈 공간에 대한 자동 메모리
e) 열수축 튜브의 자동적용, 절연 개스킷의 자동 펀칭, 배터리의 배치, 자동 열수축, 자동 계산 및 표시
f) 높은 공급 정확도를 위한 서보 제어 열 수축 튜브 공급
g) 자동 온도 조절 및 최소 온도 차이를 위한 내부 순환 기능이 있는 열풍 송풍기
h) 열수축 오븐 내에서 배터리의 자동 회전으로 균일한 수축과 우수한 원형도가 보장됩니다.
i) 오븐 내에서 배터리가 머무르는 시간이 짧아 PTC 서미스터의 성능이 최소화됩니다.
j) 조절 가능한 배터리 컨베이어 속도로 다양한 속도에 대한 유연한 조정이 가능합니다.
컬러 필름 라미네이션을 위한 컬러 마크 센서를 장착하여 공급 정확도를 제어합니다.

사양

• 생산 효율 및 모델: 분당 50~60개, 장비 활용률 99% 이상, 수율 99.5% 이상.
• 적용 가능한 배터리 모델: 원통형 배터리(다양한 높이에 호환 가능).
• 절단 길이 정확도는 ±0.3mm 이내입니다.
• 열풍 오븐 길이 1000mm, 온도 및 속도 조절 가능(약 165°C).
