상표:
ACEY제품 번호.:
ACEY-BP32-500A800A응낙:
CE Certified보증:
One Year warranty with lifetime support주문 (Moq) :
1지불:
T/T제품 원산지:
China리드 타임:
7days1-32 시리즈 배터리 관리 시스템 BMS 테스터
제품 설명
높은 수준의 자동화, 빠른 테스트 속도 및 높은 테스트 정확도를 갖춘 1-32 시리즈 전원 배터리 보호 보드 테스터. 테스트 과충전, 과충전 복구, 과방 전, 과방 전 복구, 과전류 (과충전 전류 및 과방 전 전류), 내부 저항, 자체 소비, 단락 보호, 과충전 보호 시간, 과전류 보호 시간, 과방 전 보호 시간, 균등화 전류, 균등화 전압 , 13 성능.
리튬 삼원 배터리, 리튬 철 배터리 및 코발트산 배터리 테스트 기어 전환 기능을 사용하여 현재 시장의 리튬 삼원 배터리, 리튬 인산 철 배터리 및 코발트산 배터리 보호 플레이트 테스트를 충족할 수 있습니다.
장비는 컴퓨터에 연결해야 하며 일반 사무용 컴퓨터의 컴퓨터 하드웨어 구성 요구 사항은 일반적으로 XP 시스템, 장비 및 컴퓨터는 산업 표준 232 인터페이스를 사용해야 합니다.
모수
1. 입력 전력 요구 사항: 180 ~ 240V 50/60HZ, 전력: 5000W
2. 220V/50HZ 교류의 가정용 전력 요구 사항에 대한 장비 액세스는 10% 이하 범위의 변동을 허용합니다.
3. 충전 및 방전 전압: 5000mV ~ 160,000mV
4. 장비는 충전 또는 방전 시 전압 범위를 감지하고 설정하는 데 사용할 수 있습니다.
5. 전류 정확도: ±(0.1%FS+0.1%RD)
6. 장치가 전류를 감지하거나 설정할 때 오류 범위, 즉 풀 스케일의 0.1% + 판독 오류의 0.1%
7. 전압 정확도: ± (0.1%FS+0.1%RD)
8. 검출 또는 설정 전압, 오류 범위, 즉 풀 스케일의 0.1%에 판독 오류 0.1%를 더한 장비.
9. 전류 분해능: 1mA, 전류를 감지하거나 설정할 때 장치에서 사용하는 가장 작은 단위.
10. 전압 분해능: 1mV, 장치가 전압을 감지하거나 설정할 때 사용되는 가장 작은 단위.
11. 주기: 주기 시간: 1~9999회
12. 프로그래밍을 사용하여 장치가 보호 보드의 다양한 표시기의 중단 없는 주기를 수행하는 횟수.
13. 로그 추적
14. 작업 기록, 예외 기록의 전체 프로세스 테스트를 포함한 로그 기능을 사용하여 추적 프로세스를 테스트하는 데 사용할 수 있습니다.
15. 데이터 처리, 인간-기계 인터페이스
16. 테스트 데이터는 EXCEL 파일에 저장됩니다.
17. RS232 인터페이스는 장치와 상위 컴퓨터 사이의 인터페이스에 사용되어 안정성과 실시간 데이터 수집을 보장할 수 있습니다.
18. 스위프 시작 기능이 있는 정확도 교정/소프트웨어 교정
19
20.MES 시스템 연결
테스트 기능
아니요. | 기능 | 설정 범위 | 테스트 정확도 | 단위 |
1 | 단일 섹션 자체 소비 | 0--500 | ±0.1 | uA |
2 | 자체 소비 | 0--5000 | ±1 | uA |
삼 | 과충전 보호 전압 | 500--5000 | ±1 | mV |
4 | 과충전 보호 해제 전압 | 500--5000 | ±1 | mV |
5 | 과충전 보호 지연 시간 | 0--10000 | ±1 | 밀리초 |
6 | 과방전 보호 전압 | 500--5000 | ±1 | mV |
7 | 과방 전 보호 해제 전압 | 500--5000 | ±1 | mV |
8 | 과충전 전압 보호 지연 시간 | 0--10000 | ±1 | 밀리초 |
9 | 과충전 전류 보호 값 | 0.1--500 | ±0.01 | ㅏ |
10 | 과충전 전류 보호 지연 시간 | 0--20000 | ±1 | 밀리초 |
11 | 과충전 전류 보호 값 | 0.1--800 | ±0.01 | ㅏ |
12 | 과방전 전류 보호 지연 시간 | 0.1--20000 | ±1 | 밀리초 |
13 | 개방 전압 균등화 | 500--5000 | ±1 | mV |
14 | 평형 전류 | 1--500 | ±1 | 엄마 |
15 | 충전 노화 전류 | 0.1--200 | ±0.01 | ㅏ |
16 | 방전 노화 전류 | 0.1--200 | ±0.01 | ㅏ |
17 | 충전 에이징 시간 | 0--30 | ±1 | 에스 |
18 | 방전 전류 노화 시간 | 0--60 | ±1 | 에스 |
19 | 단일 섹션 자체 소비 차이 | 0-500 | ±0.1 | uA |
20 | 저항 | 0-999 | ±1 | mΏ |
21 | 단락 보호 시간 | 0--5000 | ±1 | 우리를 |
22 | 충전 노화 전압 | 500--5000 | ±1 | mV |
23 | 단일 방전 노화 전압 | 500--5000 | ±1 | mV |
24 | 개방 회로 전압 | 102000 | ±1 | mV |
25 | 전압 시뮬레이션 수 | 32 | 0 | PC |
기타 기술 매개변수
안건 | 매개변수 설명 |
소비 전류 측정 범위 | 1 ~ 5000uA |
소비전류 분해능 | 0.1uA |
저항 | AC 내부 저항: 0-999mr |
보호 시간 해상도: | 과전류 보호 시간: 0-999ms; 단락 보호 시간: 0-999us |
1 채널 신호 전압 출력: | 500~5000mV |
AD/DA 비트 | 광고: 16비트 DA: 16비트 |
방전 모드 | CC 모드 |
32개의 아날로그 코어 | 입력/출력 500~5000mV, 전압 정확도 ±0.1% |
통신 속도 | 양방향 SBS 통신, 통신속도 10~100Kbps |
다른 | 편도 전압 샘플링, 0~5000mV, 정확도: ±0.1% |
보호 기능 | 글로벌 보호 파라미터(역접속 보호, 전압 하한 보호, 전압 상한 보호, 전류 상한 보호 포함), CC 충전 보호 파라미터(이상 전압 경향 보호, 이상 충전 전류 변동 보호, 이상 전압 변동 보호), CC 방전 보호 파라미터(이상 전압 추세 보호, 이상 방전 전류 변동 보호, 이상 전압 변동 보호 포함) |
의사소통 | 장치의 인터페이스는 RS232/DB9 인터페이스를 채택하고 통신 속도는 38400으로 안정성과 실시간 데이터 수집을 보장할 수 있습니다. 장치의 모든 통신 포트는 격리되어 있으며 낙뢰 보호 설계가 되어 있습니다. |
회로 구조 | 모듈식 구조, 사용 가능한 예비 부품, 시기 적절한 교체 및 유지 보수를 위한 예비 부품. |
장비 구성 | 분할 캐비닛 구조 |
안전 수준 | EN60950 및 GB4943 요구 사항을 준수합니다. |
소음 | IEC62040-3 방식에 따라 노이즈를 테스트합니다. 노이즈는 70dBA 이하입니다. |
사용되는 소음계는 IEC804 Type I의 요구 사항을 충족해야 하며 정확도는 ±0.5dB 이상이어야 합니다. | |
보호 등급 | IP20 |
캐비닛 색상 | 회백색 |
캐비닛 색상 | 회백색 |
번개 보호 | GB17626의 2극 번개 보호 요구 사항에 도달하십시오. |
냉각 | 강제 공기 냉각, 공기 배출구 및 공기 흡입구는 최소 20cm의 공간을 유지합니다. |
시작 펄스 전압 | 장비 테스트 및 프로세스 시작 시 최대 허용 펄스 전압은 ≤(테스트 스트링 수 설정 * 단일 장치의 설정 전압)*110%, T≤500uS입니다. |
시작 펄스 전류 | 장비 테스트 및 과전류 테스트 프로세스 시작 시 최대 허용 펄스 전류는 ≤(테스트 스트링 수 설정 * 단일 단위 전압 설정 * 110%, T ≤ 500uS)입니다. T ≤ 1mS; |
배선 방법 | 안정적인 스프링 압착 방법, 유연한 분해 및 교체를 채택하십시오. |

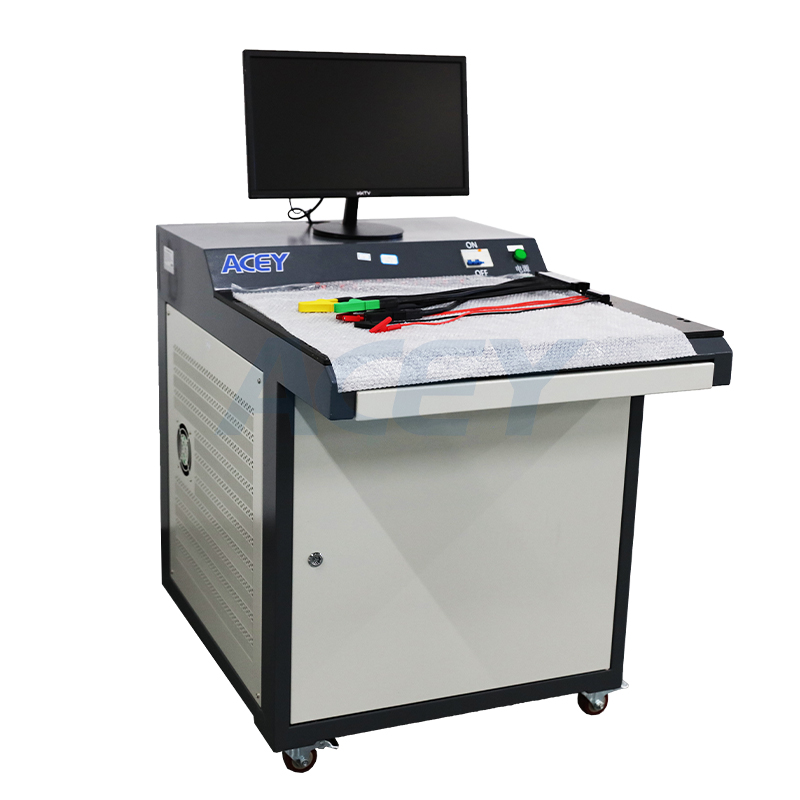

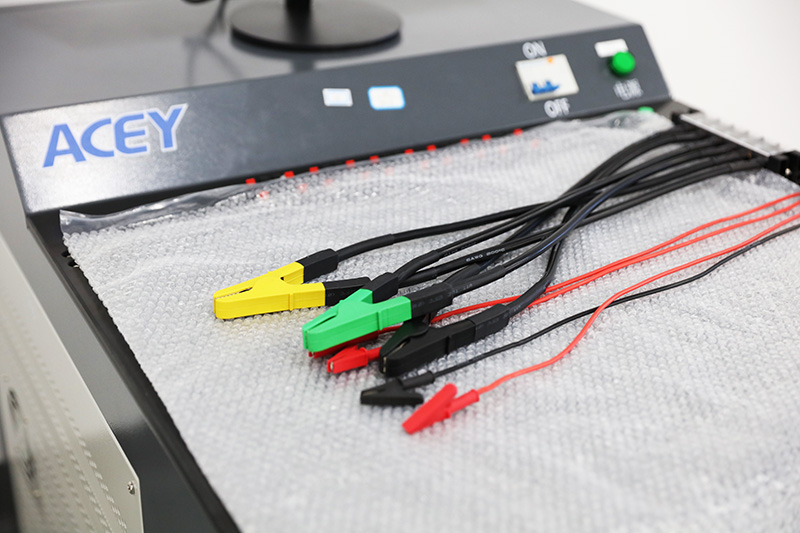

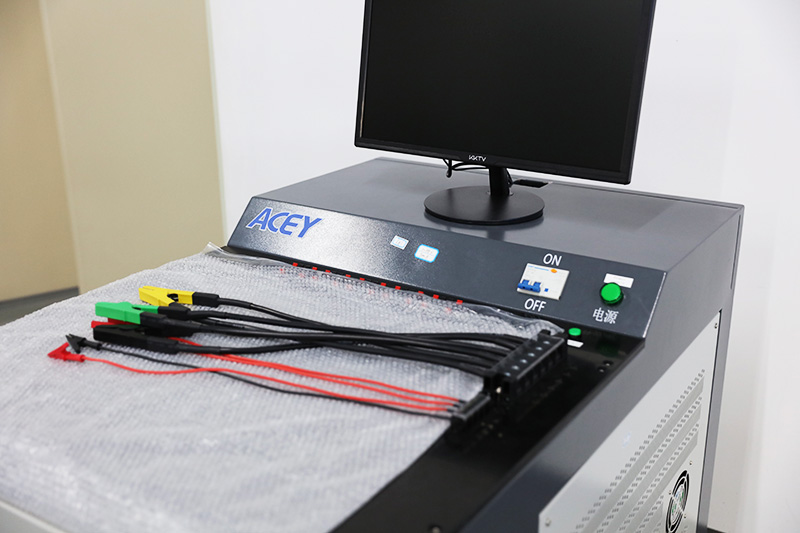

제품 디스플레이
