상표:
ACEY제품 번호.:
ACEY-BP24-100A150A응낙:
CE Certified보증:
One Year warranty with lifetime support주문 (Moq) :
1지불:
T/T제품 원산지:
China리드 타임:
7days1-24 시리즈 100A 충전 150A 방전 배터리 관리 시스템 테스트 장비
제품 설명
1)ACEY-BP24-100A150A 1-24s BMS 테스터는 빠른 테스트 속도와 높은 테스트 정확도로 고도로 자동화되었습니다. 과충전 보호, 과충전 복구, 과방전 보호, 과방전 복구, 과전류 보호(과충전 전류 및 과방전 전류), 내부 저항, 자체 소비, 단락 보호, 과충전 보호 시간, 과전류 보호 시간, 과방전 보호 시간, 밸런스 전류, 밸런스 전압 등
        2) MCN 배터리, LiFeO4 배터리 및 코발트산 배터리의 BMS를 테스트할 수 있습니다.
        3) 이 bms 테스트 장비는  컴퓨터에 연결되어야 하며 시스템에는 일반적으로 XP 시스템이 필요하며 테스터와 컴퓨터의 인터페이스는 RS232입니다.
기술적인 매개변수
(1) 입력 전원 공급 장치: 180~240V 50/60HZ
        (2) 전원 표준 공급 장치: AC 220V/50HZ, 범위: ±10%
        (3) 충전 및 방전 전압: 5000mV ~160000mV
        (4) 테스트 및 이 기계가 충전 및 방전될 때 전압 범위를 설정합니다.
        (5)전류 정확도::±(0.1%FS+0.1%RD)
        (6)전압 정확도±(0.1%FS+0.1%RD)
        (7)전류 해상도 : 1mA (최소 단위)
        (8) 전압 분해능 : 1mV (최소 단위)
        (9) 주기 : 1~9999
        (10) 전체 테스트 과정 중 작동 기록 및 예외 기록을 포함하는 로그 기능 포함. 테스트 프로세스의 추적성.
        (11)데이터 처리, 인간-기계 인터페이스
        (12)데이터 내보내기 형성:Excel
        (13)인터페이스:RS232
        (14)정확도 교정/소프트웨어 교정
        (15)스캔 코드 시작 기능 포함
        (16)MES 시스템 연결
기타 매개변수
| 프로젝트 | 매개변수 |
| 소비전류 측정범위 | 1 ~ 5000uA |
| 소비 전류 측정 분해능 | 0.1uA |
| 저항 | ACIR : 0-999mr |
| 보호 시간 | 과전류 보호 시간: 0-999ms; |
| 단락 보호 시간 : 0-999us | |
| 1채널 신호 전압 출력: | 500~5000mV |
| 을 추가하다 | 광고 :16비트 DA:16비트 |
| 방전 모델 | CC |
| 아날로그 셀 24개 | 입출력: 500~5000mV, |
| 전압 정확도 : ±0.1% | |
| 통신속도 | 2채널 SBS 통신 |
| 속도:10~100Kbps | |
| 기타 | 전압 샘플:0~5000mV |
| 정확도 : ±0.1% | |
| 보호 기능 | 종합보호(역접속보호, 전압하위보호, 전압상한보호, 전류상한보호 포함), CC충전보호(전압추세 이상보호, 충전전류 이상변동 보호, 전압이상변동 보호), CC방전보호(전압추세 포함) 비정상 보호, 방전 전류 변동 비정상 보호, 전압 변동 비정상 보호) |
| 의사소통 | 인터페이스 RS232/DB9 |
| 통신 속도 인터페이스: 38400 | |
| 장비의 모든 통신 포트는 낙뢰 보호 설계로 격리되어 있습니다. | |
| 회로 구조 | 모듈 식 구조로 예비 부품 및 예비 부품으로 적시에 교체 및 수리가 가능합니다. |
| 기계 아키텍처 | 분할 캐비닛 |
| 안전 수준 | EN60950 , GB4943 |
| 소음 | IEC62040-3에 따라 70dBA 이하 |
| 보호 등급 | IP20 |
| 색상 | 실제 상황에 따라 달라질 수 있음 |
| 번개 보호 | GB17626 레벨:II |
| 냉각 | 강제 공냉식, 출구 와 입구 사이에 최소 20cm 공간 확보 |
| 펄스 전압 시작 | 장비 테스트, 실행 프로세스 시작 시 최대 허용 펄스 전압 ≤ (테스트 스트링 수 설정 * 단일 전압 설정)*110%, T≤500uS ; |
| 펄스 전류 시작 | 장비 테스트의 경우 과전류 테스트 프로세스를 시작할 때 최대 허용 펄스 전류는 설정된 과전류 보호 값 * 120 %의 상한보다 작거나 같습니다, T≤1mS |
| 배선 방법 | 스프링 압착 |
적용 범위:
1-24 시리즈  BMS 테스터 기계는 MCN 배터리, LiFeO4 배터리 및 코발트산 배터리 BMS 의 기본 및 보호 특성을 테스트하는 데 적합합니다  . 주요 사용자는 BMS 제조업체와 리튬이온 배터리 팩 제조업체입니다.

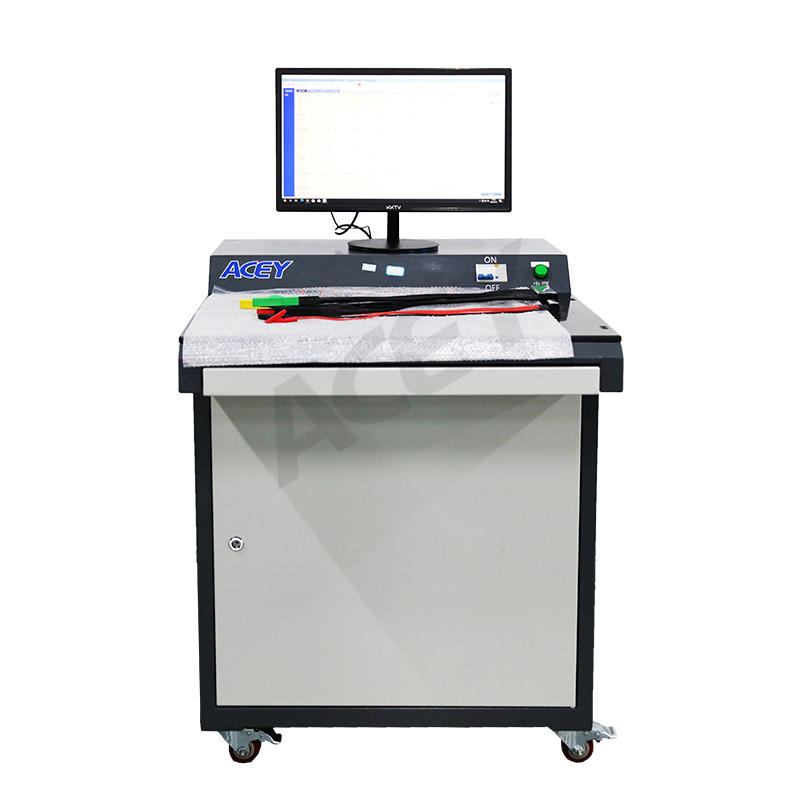

제품 디스플레이
