주거용 에너지 저장 시스템에서 DC-DC 모듈의 핵심 기능은 무엇인가요?

May 29 , 2026

주거용 에너지 저장 시스템에서 DC-DC 모듈의 핵심 기능은 무엇인가요?

I. DC-DC 모듈의 핵심 기능

1. 전력 변환 시스템(PCS)의 직류 입력 전압 요구 사항 충족

PCS는 주거용 에너지 저장 시스템의 핵심 전력 변환 장치입니다. 일반적으로 PCS의 직류 입력은 300~800V 또는 600~900V와 같은 고정 전압 범위 내에서 작동합니다. 따라서 51.2V 저전압 배터리는 이러한 시스템에 직접 연결할 수 없습니다.
DC-DC 승압 모듈은 전압 브리지 역할을 하여 배터리의 저전압 DC 전력을 PCS에 적합한 고전압 DC 전력으로 변환함으로써 시스템 전체에 정상적인 전력 전송을 보장합니다. 이것이 이 모듈의 가장 기본적인 기능입니다.

2. 시스템 전체 효율 및 동력 전달 성능 향상
동일한 전력 수준에서 직류 전압이 높을수록 공식 P = U × I에 따라 전류가 낮아집니다. 전류가 낮아지면 전송 중 케이블 손실(I²R 손실)이 크게 줄어듭니다.
이는 특히 대용량 주거용 에너지 저장 시스템(예: 5~10kWh 시스템)에서 유용하며, 고전압 전송을 통해 시스템 효율을 약 3~5% 향상시킬 수 있습니다. 또한 전류가 낮으면 더 작은 케이블과 커넥터를 사용할 수 있어 하드웨어 비용과 설치 공간을 줄일 수 있습니다.

3. 태양광 에너지 저장 시스템에서 태양광 발전 에너지를 배터리로 직접 충전할 수 있도록 지원
주거용 태양광(PV) 시스템은 종종 고전압 직렬 연결 방식을 사용합니다. 예를 들어, 300W 태양광 패널 4개를 직렬로 연결하면 약 180V DC의 전압이 생성될 수 있습니다.
태양광 직접 충전 아키텍처를 구현할 때, 전압을 조절하고 태양광 출력 전압과 배터리 충전 전압을 일치시키기 위해 DC-DC 모듈이 필요합니다. 이를 통해 PCS 및 AC 단계를 거치지 않고 직접 충전이 가능해지므로 에너지 변환 손실을 줄이고 태양광-저장 통합 효율을 향상시킬 수 있습니다.

4. 독립적인 충방전 제어 및 전압 밸런싱 지원
배터리 관리 시스템(BMS) 통신 기능이 통합된 고급 DC-DC 모듈은 충전 및 방전 전류와 전압을 정확하게 제어하여 과충전 및 과방전을 방지할 수 있습니다.
여러 개의 배터리 팩이 병렬로 연결된 시스템에서 DC-DC 모듈은 배터리 그룹 간의 전압을 조절하여 전류 분배 및 전압 균형을 유지할 수 있습니다. 이는 배터리 수명을 연장하고 시스템 전체의 안정성을 향상시키는 데 도움이 됩니다.

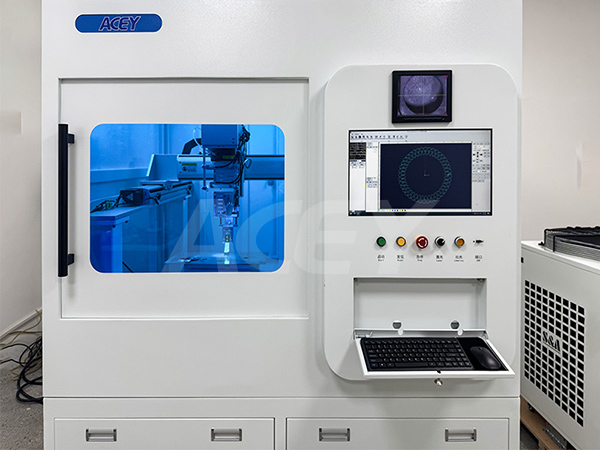

또한, 배터리 균일성은 DC-DC 모듈의 제어 성능에 영향을 미칠 뿐만 아니라 에너지 저장 시스템의 전체 성능에도 직접적인 영향을 미칩니다. 에너지 저장 배터리 팩의 제조 공정, 즉 셀 등급 분류, 모듈 조립 과정에서 배터리 균일성은 매우 중요합니다. 레이저 용접 BMS 통합 및 팩 테스트는 배터리 일관성을 보장하는 데 필수적인 단계입니다. 이러한 프로세스는 전문 에너지 저장 배터리 팩 조립 라인에서 완료됩니다.

5. 다양한 전력망 표준 및 애플리케이션 요구 사항에 대한 적응
에너지 저장 시스템의 사양은 국제 시장마다 다릅니다. 예를 들어, 유럽의 일부 주거용 에너지 저장 시스템은 600V 이상의 DC 버스 전압을 요구합니다.
DC-DC 모듈은 유연한 출력 전압 조정을 제공하여 표준 51.2V 배터리 팩이 전 세계 여러 지역의 장비 요구 사항과 호환되도록 함으로써 제품의 활용성과 시장 적응성을 향상시킵니다.

II. DC-DC 모듈 선택 원칙: 언제 사용하고 언제 사용하지 않는가

DC-DC 모듈 추가를 위한 권장 시나리오

1. 대용량 주거용 에너지 저장 시스템(≥5kWh) 및 고전압 PCS
5kWh 이상의 용량을 가진 에너지 저장 시스템은 일반적으로 3~5kW급의 고출력 PCS(전력 제어 시스템)와 함께 사용됩니다. 이러한 PCS 장치는 더 높은 효율을 달성하기 위해 일반적으로 300V를 초과하는 고전압 DC 입력을 사용합니다.
이러한 시스템에서는 51.2V 배터리 전압을 PCS에 연결하기 전에 DC-DC 모듈을 사용하여 전압을 높여야 합니다.

2. 태양광 직접 충전이 필요한 태양광-저장 통합 시스템
시스템 구성상 태양광 패널이 PCS를 거치지 않고 배터리를 직접 충전할 수 있는 경우, 전압 조절 및 최대 전력점 추적(MPPT) 제어를 위해 DC-DC 모듈이 필요하며, 이를 통해 태양광 충전 효율을 극대화할 수 있습니다.

3. 해외 시장 규정 준수 및 표준화된 시스템 설계
유럽 및 북미와 같이 고전압 DC 아키텍처를 일반적으로 사용하는 시장에서 DC-DC 모듈은 현지 에너지 저장 표준과의 호환성을 보장하는 데 도움이 됩니다.
전 세계 에너지 저장 시장이 지속적으로 확대됨에 따라, 더 많은 배터리 제조업체들이 주거용 에너지 저장, 상업 및 산업용 저장 시스템, 그리고 대규모 에너지 저장 애플리케이션에 사용되는 고품질 배터리 팩에 대한 증가하는 수요를 충족하기 위해 자동화된 에너지 저장 배터리 팩 조립 라인에 투자하고 있습니다.

4. 다중 배터리 병렬 또는 계단식 에너지 저장 시스템
여러 개의 51.2V 배터리 팩을 병렬로 연결할 경우, DC-DC 모듈은 각 배터리 그룹에 대해 독립적인 제어 및 전압 밸런싱을 제공할 수 있습니다.
이는 배터리 불일치로 인한 충전 및 방전 불균형을 방지하고 시스템 신뢰성을 크게 향상시킵니다.

5. 배터리 팩 조립 품질과 DC-DC 모듈 성능 간의 관계
DC-DC 모듈의 성능은 모듈 자체의 설계뿐만 아니라 배터리 팩의 제조 품질에도 달려 있습니다.
고품질 세포 검사 및 분류 신뢰할 수 있는 레이저 용접, 정확한 BMS 통합, 그리고 포괄적인 PACK 테스트는 에너지 저장 시스템의 안정적인 작동을 보장하는 데 있어 매우 중요한 요소입니다. 잘 설계된 배터리 제조 공정을 통해 DC-DC 모듈은 더욱 효율적으로 작동하고 의도된 성능을 발휘할 수 있습니다.

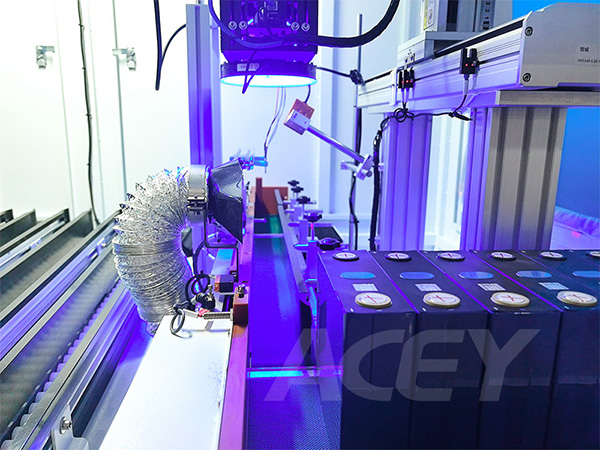

Cell Sorting Machine with Laser Cleaning

DC-DC 모듈이 일반적으로 필요하지 않은 시나리오

1. 저전압 PCS를 사용하는 보급형 주거용 에너지 저장 시스템(≤3kWh)
일반적으로 3kWh 이하의 소형 시스템에는 48~60V 범위의 저전압 DC 입력을 수용하는 PCS 장치가 장착됩니다.
이 PCS 장치는 DC-DC 모듈 없이 51.2V 배터리 팩에 직접 연결할 수 있어 시스템 아키텍처를 단순화하고 비용을 절감할 수 있습니다.

2. 순수 독립형 주거용 에너지 저장 시스템
주로 정전 보호를 위해 설계된 백업 전원 시스템의 경우, 부하가 조명 및 소형 가전제품과 같은 저전압 장치로 주로 구성되고 PCS가 이미 배터리 전압과 호환되는 경우 추가 전압 변환이 필요하지 않을 수 있습니다.
DC-DC 모듈을 제거하면 시스템 통합이 향상되고 복잡성이 감소할 수 있습니다.

3. 비용에 민감한 경제적인 솔루션
DC-DC 모듈은 하드웨어 비용을 증가시키고 설치 공간을 차지합니다.
가격에 민감한 시장에서 시스템 아키텍처가 배터리와 저전압 PCS의 직접 연결을 기반으로 하는 경우, DC-DC 모듈을 제거하면 보다 경제적이고 간소화된 설계를 지원할 수 있습니다.

4. 동일 제조업체에서 제공하는 통합 배터리 및 PCS 솔루션
배터리 팩과 PCS가 동일 제조업체에서 완벽하게 통합된 솔루션으로 설계되었고, 전압 사양이 완벽하게 일치하며, 태양광 직접 충전이나 멀티팩 밸런싱이 필요하지 않은 경우, DC-DC 모듈을 추가하면 불필요한 중복이 발생할 수 있습니다.

Ⅲ. 핵심 요약

DC-DC 모듈은 모든 가정용 에너지 저장 시스템에 필수적인 구성 요소는 아닙니다. 오히려 시스템 구성, 정격 출력, 적용 분야 요구 사항 및 목표 시장 표준에 따라 선택되는 중요한 전력 변환 장치입니다.

이 기술의 주요 가치는 전압 호환성 문제를 해결하고, 전반적인 시스템 효율성을 향상시키며, 전력 전송을 최적화하고, 다양한 PCS 아키텍처 및 에너지 저장 애플리케이션과의 호환성을 강화하는 데 있습니다.

고출력 에너지 저장 시스템, 고전압 PCS 솔루션, 통합 태양광 에너지 저장 시스템 및 다중 배터리 구성의 경우, DC-DC 모듈은 시스템 성능, 효율성 및 작동 안정성을 크게 향상시킬 수 있습니다. 반대로 소용량 시스템, 저전압 아키텍처 또는 비용에 민감한 애플리케이션의 경우, DC-DC 모듈을 사용하지 않는 간소화된 설계가 더 적합할 수 있습니다.

동시에 DC-DC 모듈의 효율성은 해당 모듈이 연결된 배터리 팩의 품질과 밀접하게 관련되어 있습니다. 셀 분류 및 모듈 조립부터 레이저 용접, BMS 통합 및 PACK 테스트에 이르기까지 배터리 팩 제조의 모든 단계는 일관성, 안전성 및 수명을 결정하는 데 중요한 역할을 합니다.

그 결과, 점점 더 많은 에너지 저장 장치 제조업체들이 고정밀 기술을 채택하고 있습니다. 완전 자동화된 에너지 저장 배터리 팩 조립 라인 생산 효율을 향상시키고, 배터리 팩 품질을 보장하며, 주거용, 상업용 및 공공시설용 에너지 저장 시스템의 장기적인 성능을 위한 안정적인 기반을 제공하기 위함입니다.
