배터리 절연지 부착기는 무엇인가요?

July 17 , 2026

배터리 절연지 부착이란 무엇인가 기계?

원통형 배터리 팩 생산에서 절연지는 선별, 조립, 용접 전에 각 셀의 양극 단자에 부착됩니다. 이 작은 절연층은 양극 단자를 주변 금속 부품과 분리하고 후속 공정 중 우발적인 접촉 위험을 줄이는 데 도움을 줍니다.

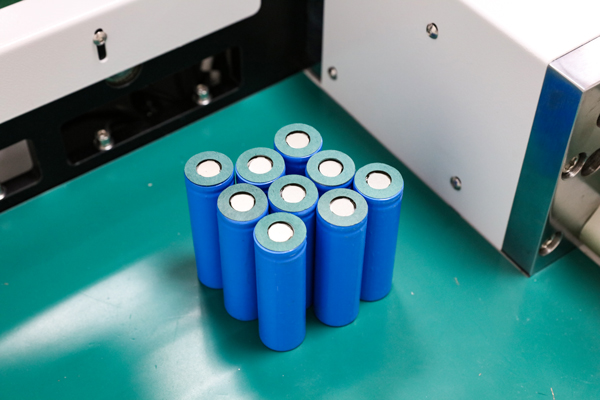

Battery barley paper sticking

18650, 21700, 26650 또는 32700 셀을 대량으로 처리하는 생산 라인의 경우, 수작업으로 종이를 부착하면 속도가 느리고 일관성이 떨어질 수 있습니다. 절연지 부착기는 공급, 위치 지정, 종이 펀칭 및 부착 과정을 자동화하여 배터리 팩 제조업체가 효율성을 향상시키고 일관된 부착 품질을 유지하도록 돕습니다.

원통형 셀에 절연지를 부착하는 이유는 무엇인가?

원통형 셀의 양극 단자는 금속 케이스와 가까운 위치에 있습니다. 배터리 팩 조립 중 니켈 스트립, 고정 장치, 도구 또는 기타 전도성 부품이 셀 표면과 접촉할 수 있습니다.

보리 종이 또는 피시 페이퍼라고도 하는 절연지는 추가적인 절연 장벽을 제공하기 위해 양극 단자 주변에 배치됩니다. 주요 목적은 다음과 같습니다:
* 배터리 팩 조립 중 단락 위험 감소
* 양극 단자와 금속 셀 케이스 분리
* 취급 및 용접 중 셀 표면 보호
* 완성된 배터리 팩의 일관성과 외관 향상
* 선별, 스폿 용접 및 팩 조립과 같은 보다 안전한 후속 공정 지원

절연지는 작은 부품이지만, 그 위치, 접착력 및 일관성은 이후 생산 단계의 신뢰성에 직접적인 영향을 미칩니다.

자동 배터리 부착기는 어떻게 작동하는가?

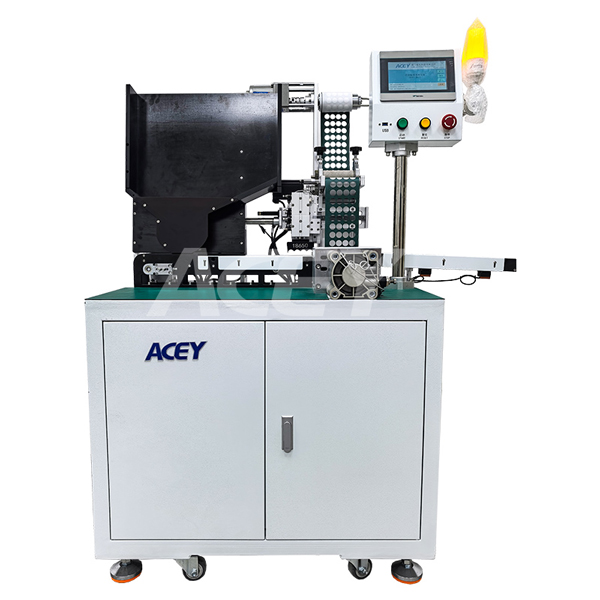

ACEY-BS01 자동 절연지 부착기는 호퍼를 사용하여 원통형 셀을 적재합니다. 이후 셀은 하나씩 작업 위치로 이동됩니다.

제어 시스템은 공급 장치, 스테핑 모터, 실린더, 센서 및 종이 부착 장치를 조정합니다. 셀이 위치 지정되면 기계는 미리 절단된 절연지를 지정된 단자 영역에 자동으로 부착한 후 완성된 셀을 배출합니다.

수동 작업과 비교하여 자동화 장비는 더 안정적인 위치 지정을 제공하고 작업자 피로 또는 작업 방식 차이로 인한 변동을 줄입니다.

주요 작업 과정은 다음과 같습니다:
1. 원통형 셀 적재
2. 자동 셀 공급
3. 셀 위치 지정 및 감지
4. 절연지 공급 또는 펀칭
5. 자동 종이 부착
6. 완성 셀 배출
7. 생산 수량 기록

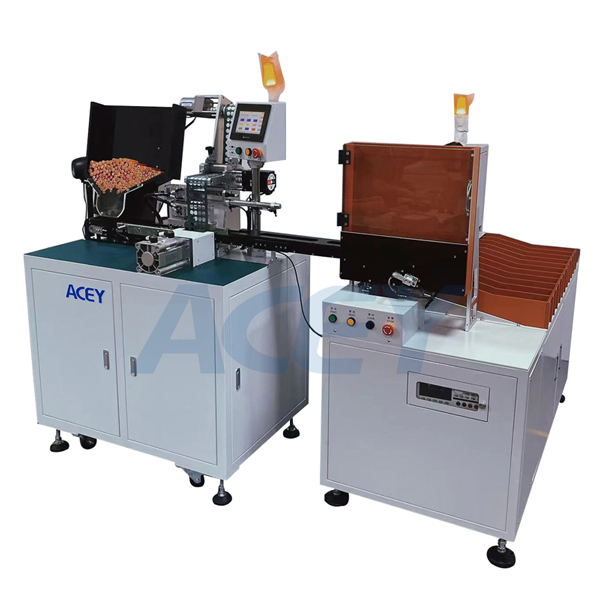

ACEY-BS01 보리 종이 부착기는 다음과 같은 다른 배터리 생산 장비와도 연결할 수 있습니다. 예: ACEY-AS11S 11채널 배터리 선별기이를 통해 반자동 및 자동 배터리 팩 조립 라인에 적합하게 사용할 수 있습니다.

배터리 절연지 부착기 선택 시 주요 고려 요소

호환 가능한 셀 모델

첫 번째 고려 사항은 원통형 셀 크기입니다. 일반적인 셀 형식에는 18650, 21700, 26650, 32650 및 32700이 포함됩니다. 여러 셀 모델을 지원하는 기계는 더 높은 생산 유연성을 제공합니다.

생산 능력

생산 능력은 상류 및 하류 공정의 생산량과 일치해야 합니다. 부착기가 선별 또는 용접 장비보다 현저히 느리면 생산 병목 현상이 될 수 있습니다. 중간 및 대량 배터리 팩 생산의 경우 시간당 약 3,500~4,000개의 셀 처리 능력은 많은 원통형 배터리 조립 라인의 요구 사항을 충족할 수 있습니다.

부착 정확도

절연지는 과도한 위치 어긋남, 접힘 또는 접착 불량 없이 양극 단자 주변에 균일하게 배치되어야 합니다. 안정적인 위치 지정은 공급 구조, 센서, 모션 컨트롤러, 모터, 공압 부품 및 치공구의 정확성에 따라 달라집니다. 신뢰성 있는 종이 배치는 자동 스폿 용접 중 작업 중단을 줄이는 데도 도움이 됩니다.

전환 시간

배터리 팩 제조업체는 종종 다양한 셀 크기를 처리합니다. 간단한 금형 구조를 갖춘 보리 종이 부착기는 모델 변경에 필요한 시간을 줄일 수 있습니다.실제 생산에서는 전환 시간을 일일 주문 수량과 함께 평가해야 합니다. 제품 모델이 자주 변경되는 경우, 빠른 조정과 매개변수 저장 기능은 생산 효율을 크게 향상시킬 수 있습니다.

장비 설치 공간

컴팩트한 절연 종이 부착기는 기존 생산 라인에 통합하기가 더 쉽습니다. 생산 레이아웃을 조정해야 하거나 장비를 독립 작업 스테이션으로 사용할 때 이동식 캐스터도 유용합니다.

데이터 및 라인 통합

현대적인배터리 팩 조립 장비은 점점 더 생산 데이터 기록과 다른 기계와의 통신을 요구하고 있습니다.적합한 제어 시스템은 매개변수 조정, 생산 수량 통계, 모델 전환, 경보 정보를 지원할 수 있습니다
