배터리 팩 조립 공정 시리즈 9 - 에너지 저장 용기의 기본 지식

June 12 , 2025
배터리 팩 조립 공정 시리즈 9 - 에너지 저장 용기에 대한 기본 지식


배터리 에너지 저장 시스템은 주로 컨테이너형 에너지 저장, 산업용 및 상업용 에너지 저장, 가정용 에너지 저장, 휴대용 에너지 저장으로 구분되며, 그중 컨테이너형 에너지 저장이 주요 위치를 차지합니다. 컨테이너는 설치 및 운반이 편리하고 내구성이 뛰어나며 강도가 높은 장점이 있어 배터리 에너지 저장 시스템 통합에 매우 적합합니다.


이번 호에서는 에너지 저장 용기의 사양 및 치수, 운송 방법, 코드 의미, 보호 수준, 부식 방지 수준 및 선급 협회 인증에 대한 기본 지식을 자세히 소개합니다.


01 에너지 저장 용기의 사양 및 치수 개요

국제 표준 ISO 668은 10피트에서 45피트까지 다양한 크기의 컨테이너 사양과 규격을 명시하고 있으며, 49피트, 53피트, 60피트와 같이 더 큰 크기도 있습니다. 그중 20피트와 40피트는 주로 에너지 저장 시스템에 사용됩니다. 현재 시장에서는 5MWh급 에너지 저장 시스템이 주류를 이루고 있으며, 대부분 20피트 컨테이너를 사용합니다.

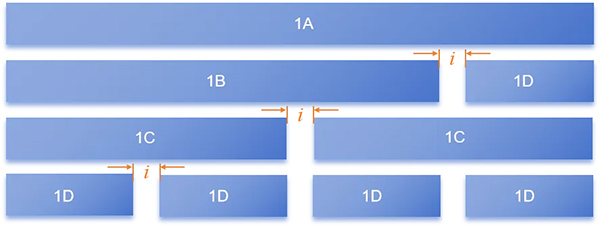

현재 널리 사용되는 ISO668-2020 시리즈 1 컨테이너는 외부 치수 기준으로 A, B, C, D의 네 가지 범주로 구분할 수 있습니다. 도식도와 구체적인 치수의 관계는 다음과 같습니다.

유형 1A: 40피트(12,192mm)

유형 1B: 30피트(9,125mm)

유형 1C: 20피트(6,058mm)

유형 1D: 10피트(2,991mm)

i (간격) = 3인치(76mm).

• 1A = 1B + 1D + i = 9125mm + 2991mm + 76mm = 12192mm;

• 1B = 3D + 2i = 3 × 2991mm + 2 × 76mm = 8,973mm + 152mm = 9,125mm;

• 1C = 2D + i = 2 × 2991mm + 76mm = 6,058mm.


02 에너지 저장 컨테이너의 주요 운송 수단

컨테이너 운송은 큰 장점을 가지고 있습니다. 그룹 단위를 확장하고, 상하역 효율을 향상시키며, 노동 집약도를 낮출 수 있습니다. 또한, 상품 운송 시간을 단축하고 물류 비용을 절감하며, 포장을 간소화하여 상품 운송 및 포장 비용을 절감할 수 있습니다.

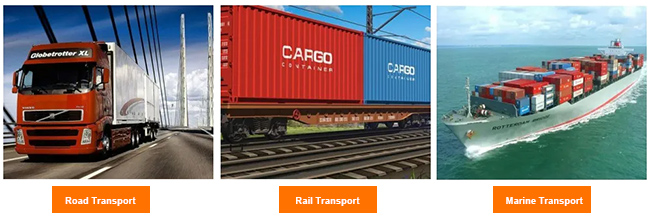

에너지 저장 컨테이너의 주요 운송 수단은 도로 운송, 철도 운송, 수상 운송입니다.

도로 교통 : 중·단거리 운송에 적합하며, 유연성, 편리한 적재 및 하역, 출발지에서 도착지까지의 운송이 가능하고, 다양한 프로젝트 현장에서 에너지 저장 컨테이너의 배치 요구에 신속하게 대응할 수 있는 장점이 있습니다.

철도 운송 : 장거리 및 대규모 수송에 적합하며, 비용이 비교적 저렴하고 수송 중 자연조건의 영향을 덜 받으며, 운영이 비교적 안정적이며, 에너지 저장 용기를 단시간 내에 먼 사용지나 대규모 물류 허브로 수송할 수 있습니다.

수상 운송 : 에너지 저장 컨테이너의 장거리 및 대규모 운송, 특히 국제 무역에서 국경 간 운송에 있어 해상 운송은 중요한 운송 수단 중 하나입니다. 대형 선박의 적재 능력을 최대한 활용하여 단위 운송비를 절감할 수 있지만, 운송 시간이 비교적 길고 항만 시설, 기상 및 해상 조건 등의 제약이 더 큽니다.


03 에너지 저장 용기 코드의 의미

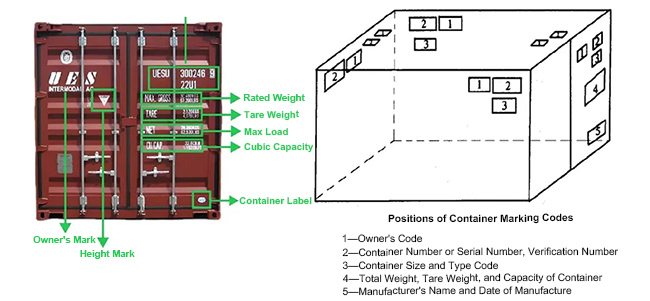

컨테이너 운송 관리를 용이하게 하기 위해 ISO790-73에서는 "필수 마크", "선택 마크" 및 합격 마크를 규정하고 있습니다.

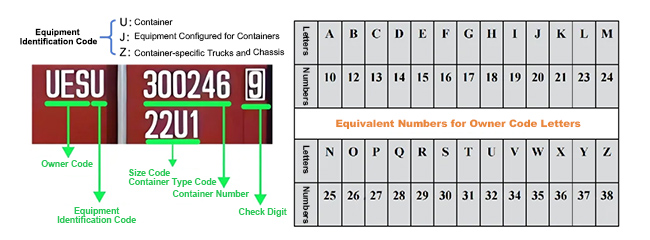

그만큼 식별 표시 주로 컨테이너 소유자 코드(UES), 장비 식별 코드(U/J/Z), 컨테이너 일련 번호(300246), 검사 코드(9) 등으로 구성됩니다.

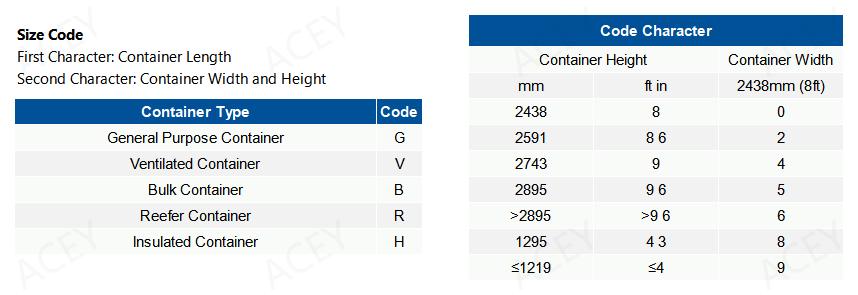

그만큼 컨테이너 유형 코드 두 개의 문자로 구성되며, 첫 번째 문자는 용기 유형을 나타내고, 두 번째 문자는 특정 유형의 용기의 특성을 나타냅니다.

그만큼 사이즈 코드 또한 두 개의 문자로 구성되는데, 첫 번째 문자는 컨테이너의 길이를 나타내고, 두 번째 문자는 컨테이너의 너비와 높이를 나타냅니다.

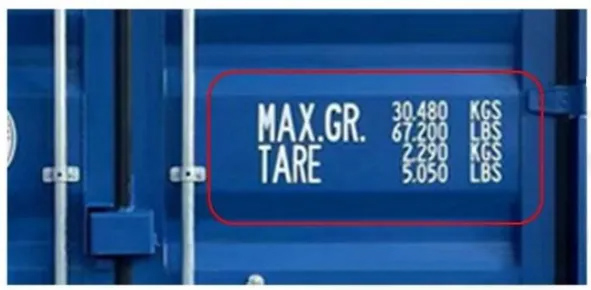

MAX.GR.(최대 총합)은 다음을 나타냅니다. 총중량 컨테이너의 경우: 30480KG는 30480킬로그램을 의미하고, 67200LB는 67200파운드를 의미합니다.

TARE는 다음을 나타냅니다. 자중 컨테이너의 경우: 2290KG는 2290킬로그램을 의미하고, 5050LB는 5050파운드를 의미합니다.
높이가 2.6m(8ft5in)를 초과하는 모든 컨테이너에는 초과 높이 표시가 있어야 하며, 무게가 30.48톤을 초과하는 모든 컨테이너에는 초과 중량 표시가 있어야 합니다. 이러한 표시는 일반적으로 초과 높이 컨테이너의 양쪽과 끝에 있습니다.


04 선급협회 인증 및 형식시험

선급협회 인증은 에너지 저장 용기의 품질과 안전 성능을 보장하는 중요한 수단입니다.

인증 내용 여기에는 구조적 강도, 내화성, 내습성, 전기적 안전성, 위험 물질에 대한 적합성 등이 포함됩니다.

형식 시험은 선급협회 인증의 핵심 요소입니다. 특정 표준 및 사양에 따라 에너지 저장 용기 샘플에 대한 종합적인 성능 시험 및 검사를 수행하는 것으로, 시뮬레이션된 해상 운송 환경에서 진동, 충격, 온도 및 습도 변화 등의 시험을 포함하되 이에 국한되지 않습니다. 다양한 혹독한 환경의 시험을 견뎌낼 수 있는지 검증하고 운송 중 배터리 누출, 화재, 폭발 등 위험 상황이 발생하지 않도록 합니다. .

05 에너지 저장 용기의 보호 수준 및 부식 방지 수준

5.1 보호 수준

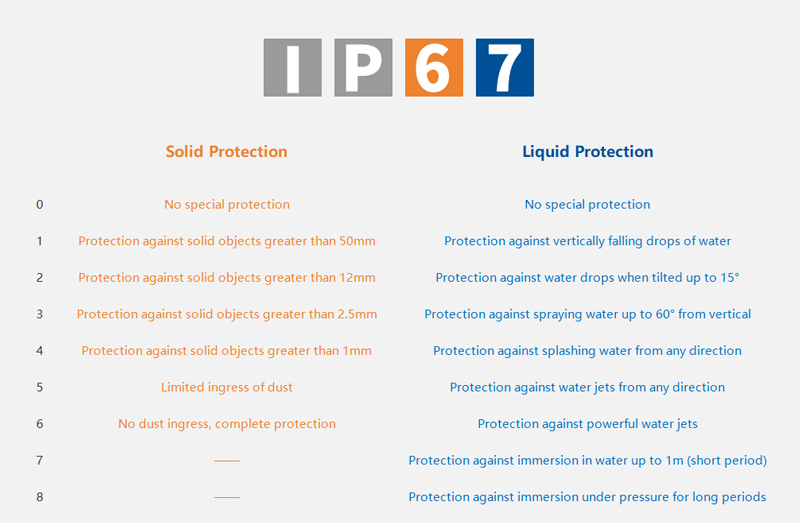

에너지 저장 용기의 IP 보호 등급은 일반적으로 GB 4208에 따라 IP54(먼지 유입 방지 및 사방에서 물 튀김 방지), IP55(먼지 유입 방지 및 단시간 물 침수 방지) 등으로 구분됩니다.

특정 요구 사항 : 일반적으로 에너지 저장 용기가 혹독한 야외 조건에서도 정상적으로 작동할 수 있도록 하려면 IP54 수준 이상을 달성하는 것이 요구됩니다.

구현 방법 : 상자 본체는 특수 소재와 설계 솔루션을 사용해야 합니다. 예를 들어, 완전 밀봉 용접 공정을 통해 상단, 측면 벽, 하단에서 빗물이 침투하지 못하도록 방지하고, 입구와 출구에는 이중 필터 시스템을 장착하여 먼지와 미세먼지를 차단합니다.

IP67


5.2 부식 방지 수준

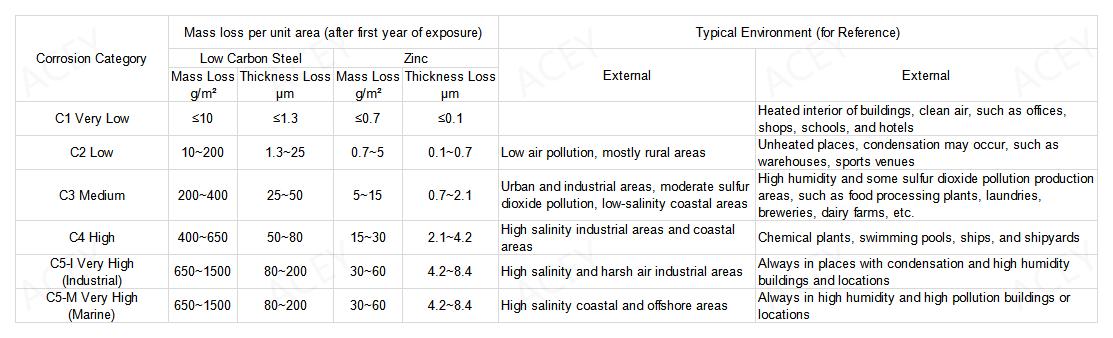

부식 방지 수준은 에너지 저장 용기가 부식에 저항하는 능력을 나타내며, 주로 CECS343-2013 및 GB/T 30790.2-2014와 같은 표준을 기반으로 합니다.

특정 요구 사항 : 에너지 저장 용기는 운송 환경에서 해수 부식이 발생할 수 있고 실외에 설치되므로 장기간 안정적으로 작동해야 하므로 부식 방지 요구 사항이 비교적 높습니다.

구현 방법 : 에너지 저장 용기의 부식 방지 시스템은 일반적으로 에폭시 아연 강화 프라이머, 에폭시 운모 철 도료 중간층, 지방족 폴리우레탄 상도의 세 겹으로 구성됩니다. 바닥면은 빗물 침수 및 화학적 부식과 같은 복잡한 작업 조건을 견딜 수 있도록 아연 분무 및 아스팔트 도료로 처리됩니다.
