100V 100A 배터리 충전 및 방전 노화 시험 시스템은 리튬 철 인산염 배터리, 니켈 망간 코발트 배터리, 납산 배터리, 니켈 수소 배터리, 니켈 카드뮴 배터리 등 다양한 충전식 배터리의 성능 및 수명 주기를 시험하기 위해 설계되었습니다.
상표:
ACEY제품 번호.:
ACEY-BA100100-12응낙:
CE Certified보증:
One-year warranty with lifetime support주문 (Moq) :
1 Set지불:
T/T제품 원산지:
China리드 타임:
7-35 days100V 100A 충전 100A 방전 리튬 이온 배터리 팩 테스트 노화 기계
제품 설명
ACEY-BA100100-12 고성능 배터리 노화 장비는 8V~100V의 안정적이고 완벽하게 조절 가능한 출력 전압과 500mA~100A의 전류를 제공하여 배터리 제조업체, EV/HEV 시스템, 연구 기관 및 충전소에 이상적입니다. 배터리 모듈 생산 테스트, 고전류 충방전 평가, 성능 분석 및 정기적인 유지보수를 지원합니다. 주요 기능으로는 사이클 수명 테스트, 용량 측정, 충방전 프로파일링, 온도 특성 테스트 등이 있으며, 이를 통해 배터리 성능 평가를 위한 포괄적인 솔루션을 제공합니다.
장비 구성
시스템은 주로 전원 공급 모듈, AC/DC 전압 변환 모듈(양방향 AC/DC 인버터), 제어 모듈, 전원 모듈, 냉각 시스템, 데이터 수집 시스템(단일 셀 전압, 총 전압, 전류 및 온도용), 상위 컴퓨터 데이터 처리 시스템 및 내각 구조.
장비 특징
매개변수
아니요
목
기능 요구 사항
1
채널
12
2
액션 모드
완전히 독립적
3
메인 채널 작업 모드
충전: 정전류, 정전압 충전 CCCV.
&CC
방전: 정전류 방전 CD.
& CP
쉬고, 멈추고
메인 채널 테스트 중단 조건
시간, 전압, 전류, 용량 등
4
메인 채널의 전압
전압 범위
충전 및 방전
10V-100V
정확성
±
(
0.05%FS+0.05%RD
)
해결
1mV
본류의 흐름
최대 출력 전류
100A
최소 출력 전류
1
00mA
정확성
±
(
0.05%FS+0.05%RD
)
해결
1mA
힘
산출
단일 채널 연속 작동 최대 전력
1
0
케이
여
보조 채널 매개변수 차단 기능
보조 채널 신호가 특정 조건에 도달하면 메인 채널 단계를 중지하거나 전환하도록 설정할 수 있습니다.
5
제어 프로그램
에스
전원 차단 시 데이터 보호, 정전 지원, 수동 중지 및 데이터 파일의 테스트 연속 지원.
안전 보호 조건은 다음을 포함하여 설정할 수 있습니다: 하한 전압 한계, 상한 전압 한계, 하한 전류 한계, 상한 전류 한계, 전압 및 전류 추세
.
보조 채널 보호 조건을 설정할 수 있으며, 상한 전압 한도, 하한 전압 한도, 상한 온도 한도, 하한 온도 한도 등의 매개변수를 설정할 수 있습니다.
사이클 시간
최대 9999
작업 단계 시간 단위
시간
、
분
、
에스
사용 가능합니다
데이터 로깅
최소 5초
6
데이터 표시 방법
루프 목록
사이클 수, 충전/방전 용량, 충전/방전 효율, 충전/방전 에너지, 충전/방전 평균 전압 등
프로세스 목록
공정 일련번호, 동작 모드, 공정 시간, 용량, 에너지, 중간 전압, 종단 전압, 종단 전류 등
자세한 목록
기록 일련번호, 시스템 시간, 누적 시간, 전압, 전류, 에너지, 전력 등이 있습니다.
7
데이터 내보내기 방법
데이터는 EXCEL 및 차트 파일로 내보내어 충전 및 방전 효율, 충전 및 방전 곡선, 전압, 용량, 전류 시간 특성 등 다양한 데이터 분석 곡선을 제공할 수 있으며, 이 곡선을 EXCEL로 가져올 수 있습니다.
8
곡선 유형
X 좌표: 총 시간, 충전 및 방전 용량, 사이클 시간 등을 자유롭게 설정할 수 있습니다.
Y 좌표: 총 전압, 전류, 용량, 단일체 온도, 충전/방전 용량, 단일체 전압 등을 자유롭게 설정할 수 있습니다.
소프트웨어 보호
전원 차단 시 데이터 보호, 전원 차단 시 일시 정지 갱신, 과전압 및 과방전 보호, 과전류 및 부족 전류 보호, 용량 보호, 과열 보호, 비정상 전류 변동 보호, 비정상 충전 전압 상승률 보호, 비정상 방전 전압 강하률 보호.
하드웨어 보호
배터리 역충전, 과전류 보호, 과전압 보호, 단락 보호.
9
알람 기능
하드웨어에는 비상 차단 스위치, 정전 후 자동 종료, 자동 부하 연결 및 분리 등의 기능이 있습니다.
10
출력선
전류선과 전압선이 분리된 4선 연결 모드입니다.
11
유지 보수성
모듈식 구조, 예비 부품 제공, 적시에 교체 및 수리 가능한 예비 부품, 보증 기간 동안 무료 제공.
12
테스트 채널 및 배터리 팩 연결 방법
악어 클램프
/OT 클램프
13
장비 테스트 환경 및 기술 요구 사항
단일 캐비닛에는 30KW 380V 3상 4선 전원 구성, 환기 및 건조 플랜트가 필요합니다.
작업 환경: 온도 -10℃
~
40℃ / 습도: 10%
~
90%

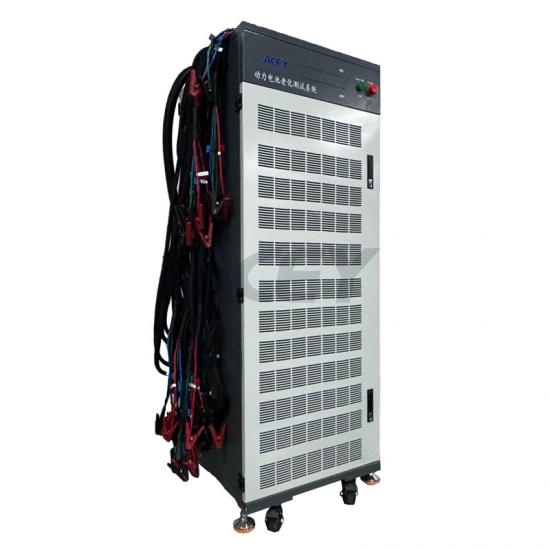

제품 디스플레이
