모듈 조립 시 단일 배터리가 실제로 직면하는 고전압 위험에 따라, 코팅된 배터리의 절연 저항 또는 누설 전류를 특정 전압에서 측정하여 자격을 갖춘 배터리를 선택하여 출하 후 모듈의 절연 요구 사항을 충족할 수 있도록 합니다.

절연 시험 전에 절연 시험에 들어가는 배터리가 기본 전기 성능에 적격하고 배터리가 전압 및 내부 저항에 대해 사전 검사를 받았는지 확인하십시오.배터리 셀 분류기, 그리고 과충전/저전압 등 비정상 전압이나 내부 저항 불일치가 있는 배터리는 제외하여 전압/내부 저항 문제(고전압 파괴 위험이나 누설 전류 오판 등)로 인한 절연 시험 결과에 영향을 미치지 않도록 합니다.

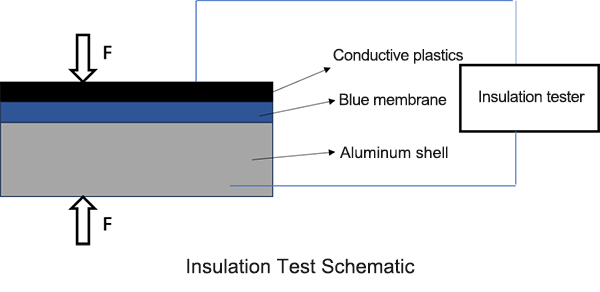

원칙: 시험할 배터리 표면의 절연막에 직류 또는 교류 전압을 인가합니다. 일정 시간 동안 분극이 발생한 후, 유전체(절연막과 공기층의 복합 유전체)를 통해 흐르는 누설 전류에 해당하는 저항을 절연 저항이라고 합니다.

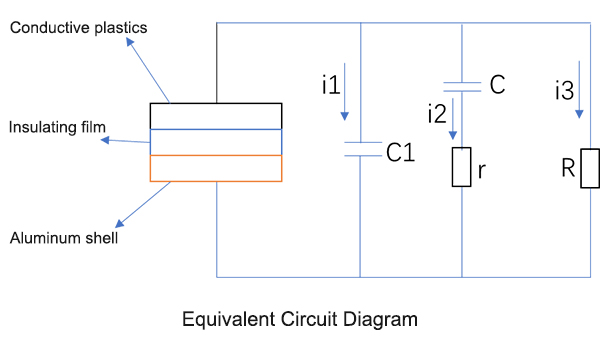

등가 회로도는 다음과 같습니다.

• i1은 용량성 전류입니다.DC 전압은 절연체에 작용하고 압력 적용 순간은 커패시터 충전과 관련이 있으므로 전류의 이 부분은 빠르게 감소합니다.
• i2는 흡수 전류입니다.불균일 매질의 흡수 전류는 느린 분극과 층간 분극으로 구성됩니다.
• i3는 누설 전류입니다.유전체에는 약하게 결합된 전자나 자유 전자가 거의 없으며, 일정 시간이 지나면 이 전류는 점차 안정됩니다. 여기서 언급된 절연 저항은 I3를 유발하는 순수 저항을 의미합니다.

누설 전류로 배터리를 검사하는 방법은?

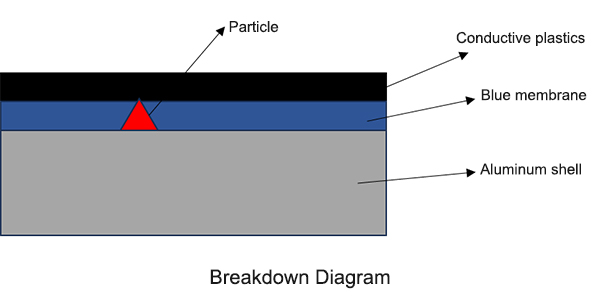

금속 입자가 있거나 절연막이 손상되면 절연이 파괴됩니다. 이때 누설 전류가 급격히 증가하고 그에 따른 저항은 급격히 감소합니다. 따라서 시험 전압을 선택할 때는 다양한 손상 제품의 해당 파괴 전압을 고려해야 합니다. 정상 제품과 불량 제품의 저항 또는 누설 전류가 크게 다르기 때문에, 이 시험을 통해 절연막 외관이 손상된 배터리 셀을 선택할 수 있습니다.

또한, 절연 시험에 사용되는 등가 직류 전압은 교류 전압의 1.414배이므로 직류 및 교류 전압 피크가 동일합니다. 배터리는 설정 메커니즘을 통해 압축되어 절연막이 전압 인가 지점에 밀착되도록 하여 측정 오차를 줄이고, 모듈에서 배터리가 스트레스를 받을 때 배터리의 절연 상태를 충분히 고려합니다.

예를 들어

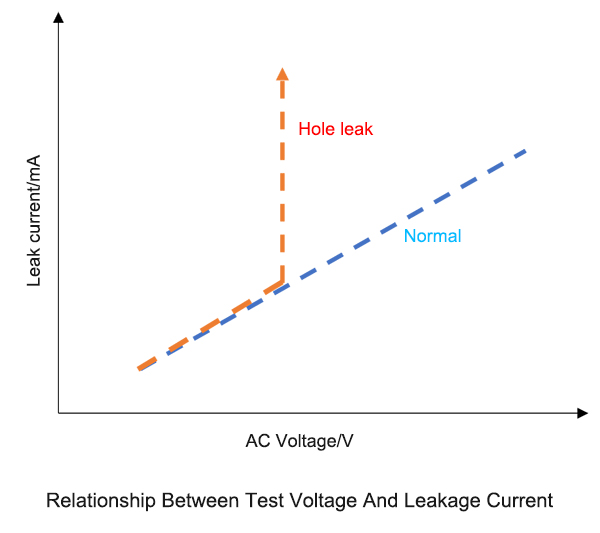

불량 배터리의 절연막 결함은 내전압 부족으로 이어져 특정 전압에서 절연파괴를 유발합니다. 절연파괴가 발생하면 누설 전류가 급격히 증가합니다. 아래 그림과 같이, 특정 범위 내에서 시험 전압이 증가함에 따라 누설 전류는 점차 증가하며 일정한 선형 관계를 보입니다. 정상 제품 전압과 누설 전류는 양호한 선형 관계를 보입니다. 절연막이 손상된 배터리의 누설 전류는 특정 전압에서 급증하여 절연파괴됩니다.

배터리 절연 테스트는 리튬 이온 배터리의 고장 및 안전과 같은 위험을 조기에 식별하는 데 필수적이며, 제조에 있어서 매우 중요한 공정입니다.
